7-14 Samsung Screen Printer SP1 Introduction 10. 打开 (On) 主 (Main) 开关。
7-13
安装设备时的运转步骤

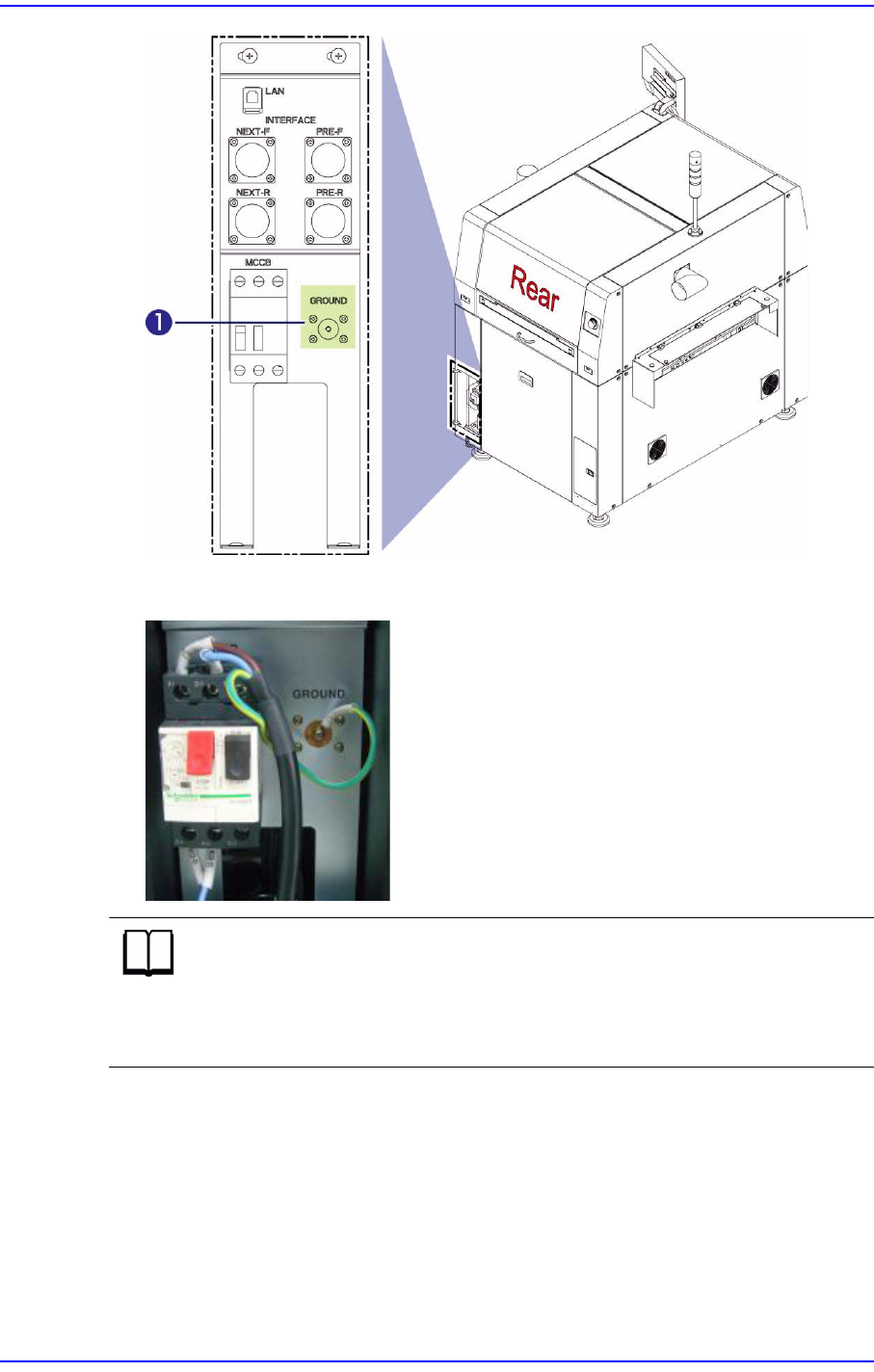

1: FG
端子
参考 消耗量 ：4.5KVA
接地 ：以第三类接地(接地电阻小于100Ω)为基准、在接地线上
和设备进行Mega Test时应该低于100Ω。
9. 按下主电源开关的ON按键。
7-14
Samsung Screen Printer SP1 Introduction
10. 打开(On)主 (Main)开关。
7-15
安装设备时的运转步骤
7.1.8. Motor I/O的检查
7.1.8.1. 作业顺序
1. 打开主断路器(Main Circuit Breaker)之前、再一次确认输送带或设备内部没有障
碍因素、然后打开(ON)主断路器 (Main Circuit Breaker)。
2. 周边整理完毕后、打开设备的主开关 (Main Switch)、然后为设备供应电源。此
时、检查正面与背面紧急开关是否已经解除、正面与背面护门是否关闭。
注意 如果在打开主开关(Main Switch)之前没有检查电源与设备内
部、可能会造成设备受损或造成人员受伤。打开主开关之前必须
检查设备内部与周围。
3. MMI Program载入完毕后、在没有按下Front OP Panel的“READY”按键的状态
下检查XY Motor的I/O。
为了检查+/- Limit Sensor及Home Sensor是否对XY Motor正常发挥功能、以手
动方式让传感器感应并进行检查。此时、XY轴应该可以手动方式轻易地移动。
