7-17

安装设备时的运转步骤

7.1.10. 设备之间的通信界面(Interface)设定

参考下列事项后、针对Printer设备与贴片设备之间的通信界面(Interface)进行设定。

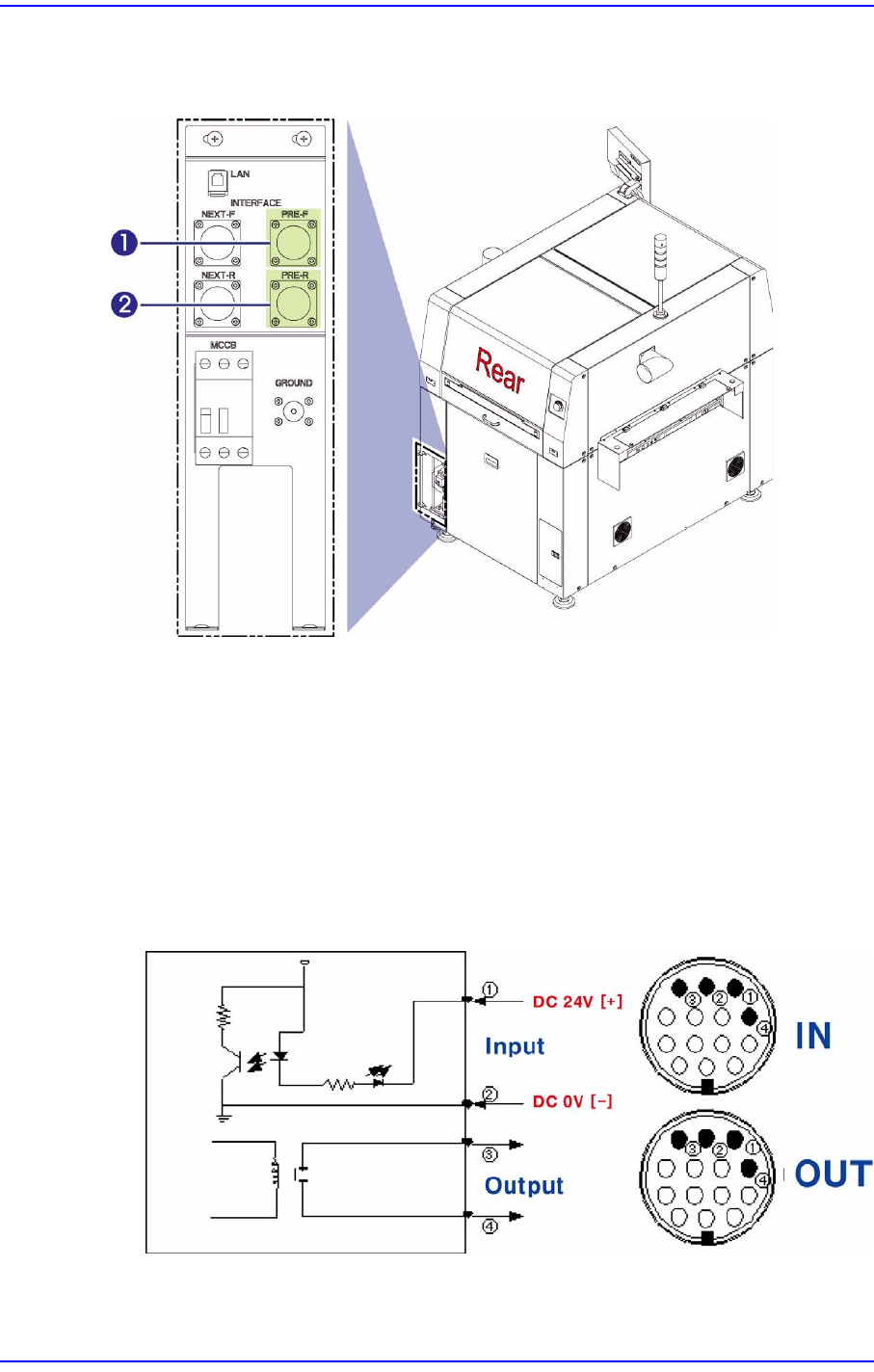

和上一个设备的电缆连接

和下一个设备的电缆连接

 START 输入信号 (Cable No. ：①(+)、②(-))

输入信号由下一个工序设备输出、大部分输入信号端子的电压量测值大约为

20~22V。

 READY 输出信号 (Cable No. ：③ 、④ )

输出信号由上一个工序设备输出。一般来说、大部分的输出信号端子在可以输

出时的电阻量测值为 0Ω、无法输出时的电阻量测值为∞Ω。

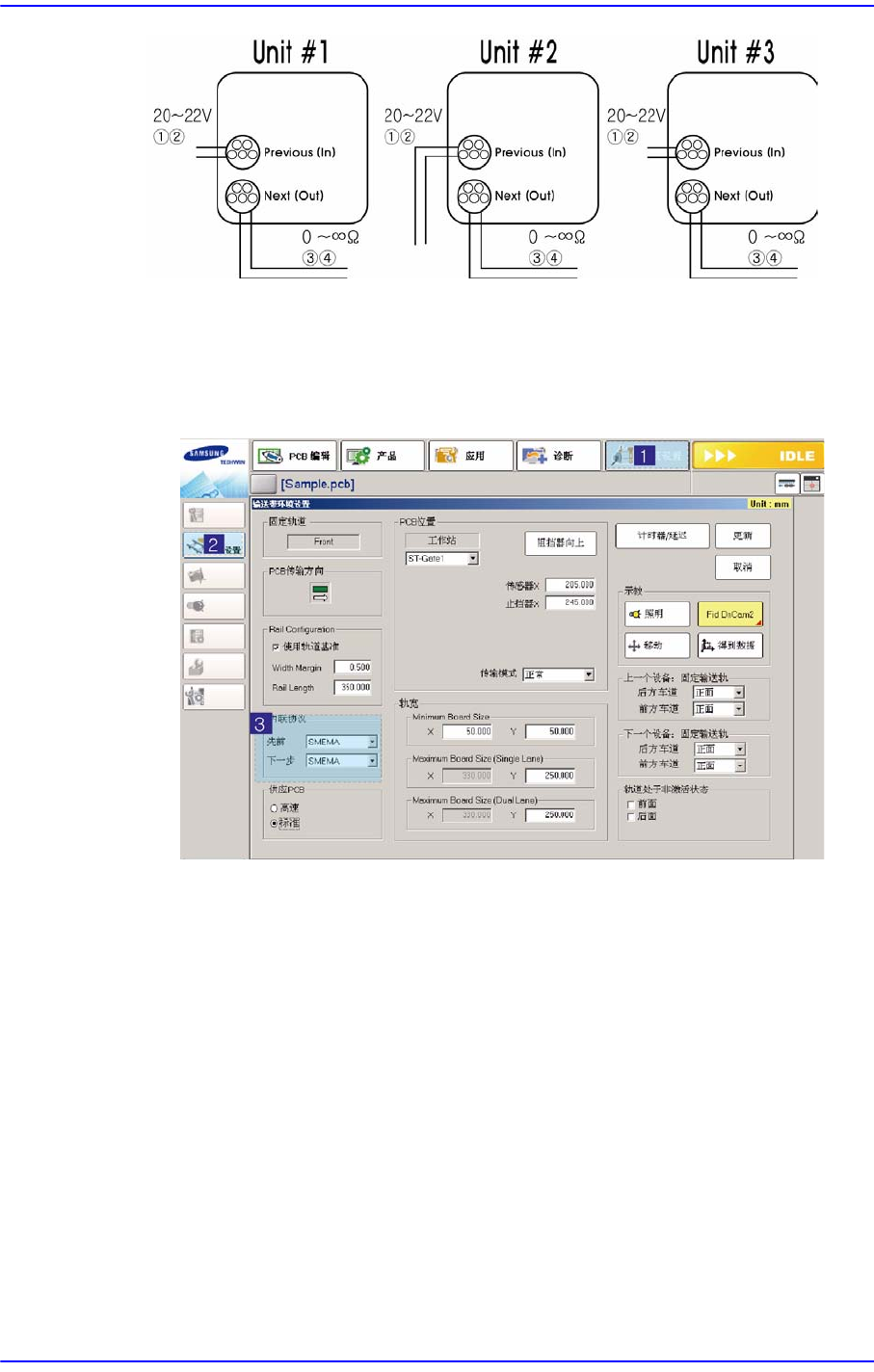

 邻接设备的I/F Connector互不相同时、切断(Cutting)电线后参考下图进行连接。

7-18

Samsung Screen Printer SP1 Introduction

 对于不是SIMENS、SANYO、TDK(RX-11)等SMEMA规格或者不是2接点

INTERFACE方式的设备、需要另外进行检讨。

 需要决定设备的Interface Type(根据使用者的环境而选择2接点方式或

SMEMA方式)。

 选择“系统”菜单后、再选择“输送带”子菜单。

 在<内联协议>区的In(Before)与Out(After)组合框选择Stand Alone、SSA

Type(2 接点)及SMEMA之一。

 Stand Alone ：设备之间没有连接而需要手动作业时设定。

 SSA Type ：在下一个设备连接接点就能使PCB行进。

 SMEMA ：由上一个设备传输准备信号 (24V)、由下一个设备连接接

点。

 针对相互连接的设备之间的接口(Interface)是否正常动作、可以利用MMI

的直通功能进行检查。此时、至少需要使用3枚PCB进行测试。

7-19

安装设备时的运转步骤

7.1.11. Manual动作的检查

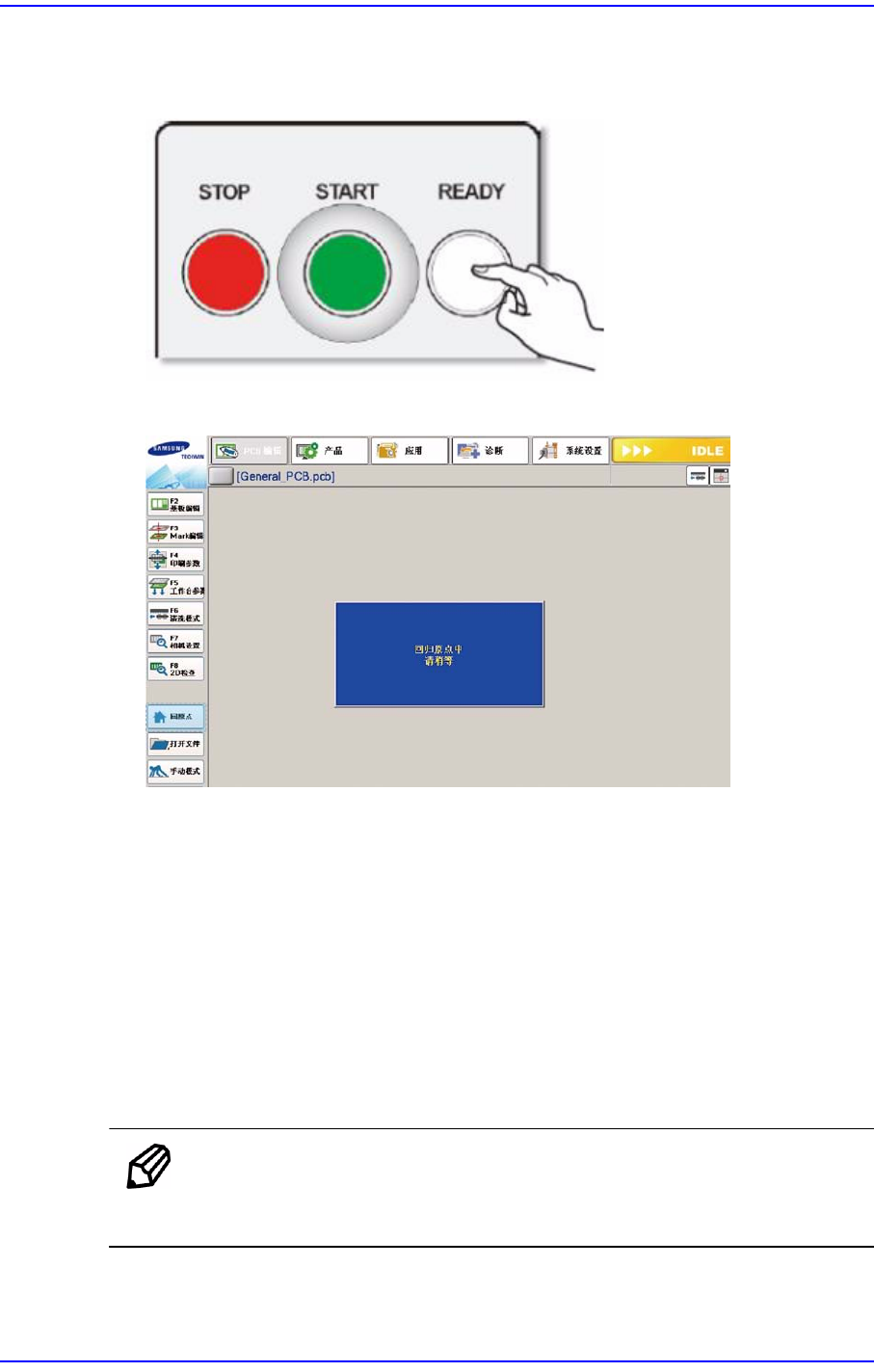

1. 在OP Panel按下“READY”按键。

2. 单击回归原点(Home)菜单后执行回归原点动作。

3. 执行“手动模式”菜单、以手动方式执行各栏目并且检查异常与否。

“手动模式”菜单的详细内容请参阅Adminstrator’s Guide的“第 9章. 手动模式 ”。

4. 如果正常、则按照生产步骤运转设备。

7.2. 测量工作台与网板(Mask)之间的平行度

需要测量PCB的上表面与网板是否平行。利用指示表(Dial Gage)针对左、右网板导

件的4个位置测量其与工作台上表面之间的平行度。

详细内容请参阅维护手册 (Service Manual)的“安装设备时的运转步骤”。

便笺在最初安装设备后，由于使用者擅自移动设备位置而需要测量平

行度时，请联系STS或海外代理店。
