工作台
工作台从入口工作站(ST-Gate1)接受PCB、PCB作业完毕后则把PCB传输到出
口工作站(ST-Gate2)。
在这一系列的过程中、工作台扮演下列角色 ：
1) 把停止在指定位置上的 PCB加以固定后针对PCB的弯曲进行补偿。
2) 为了对PCB与掩模的中心之间的差异进行补偿而修正工作台的位置、从而
让PCB与掩模的中心一致。
3) 驱使位置补偿完毕的 PCB上升到接触掩模底面为止、可以在印刷进行过程
中稳定地支持PCB。

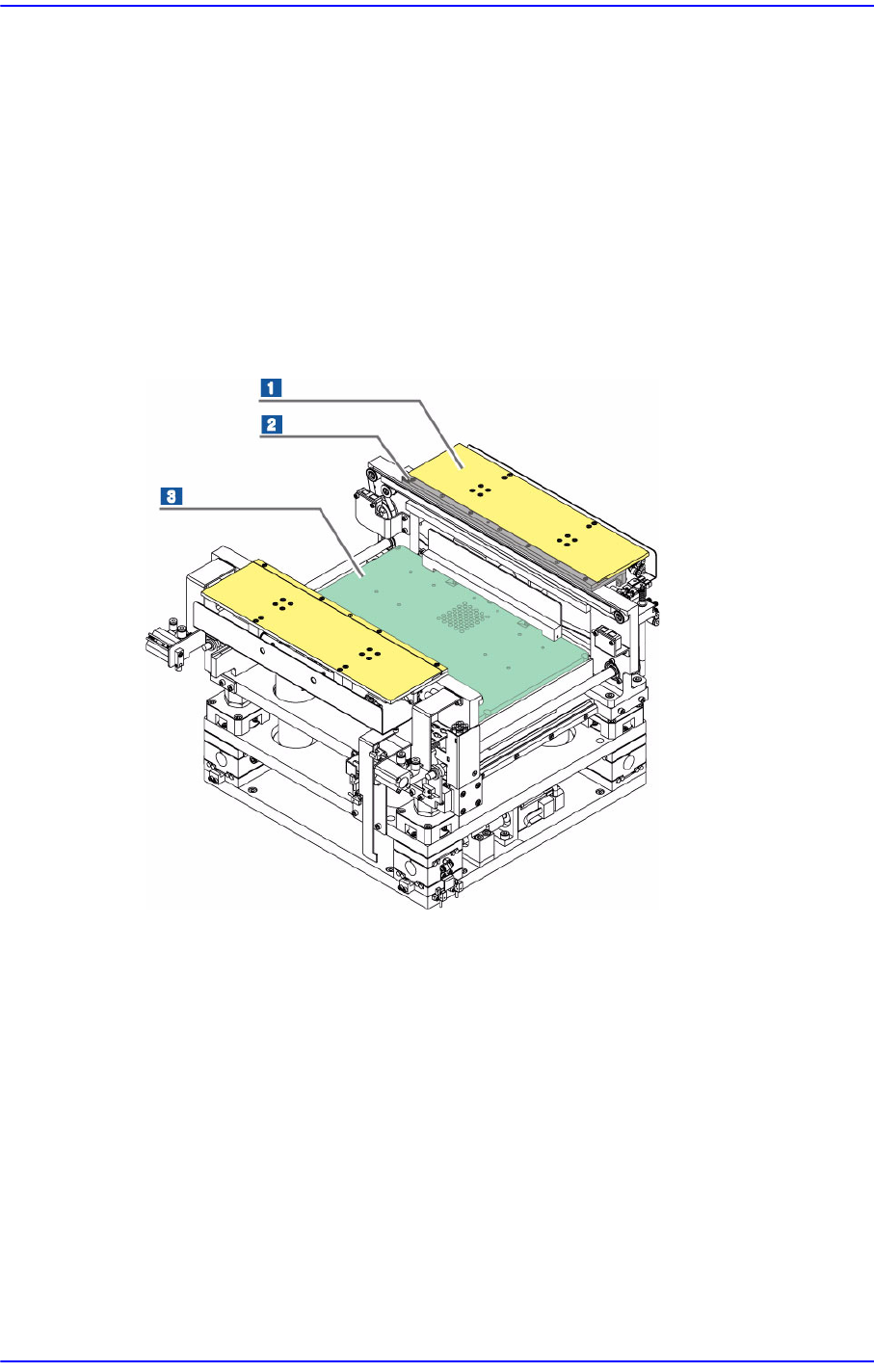

1:
上端对准器
2:
夹边
3:
上端支撑台
上端对准器
在上部像护盖似的支持 PCB并针对PCB的弯曲进行补偿。
夹边
为了防止PCB移动而利用一定力量从侧面推PCB并加以固定。
上端支撑台
在MMI程序输入了 PCB厚度后、根据 PCB厚度自动更改上端支撑台的上升
高度而得以支持PCB。
前言
xvii
视觉拱架
可以让搬入工作台的 PCB停止在指定位置、识别PCB与掩模的基准标志而得以
补偿PCB与掩模的中心之间的差异。
而且、和清洗器模组接驳后可以辅助清洗器对掩模的清洗作业。
视觉拱架上配置了可以测量 PCB温度的传感器。

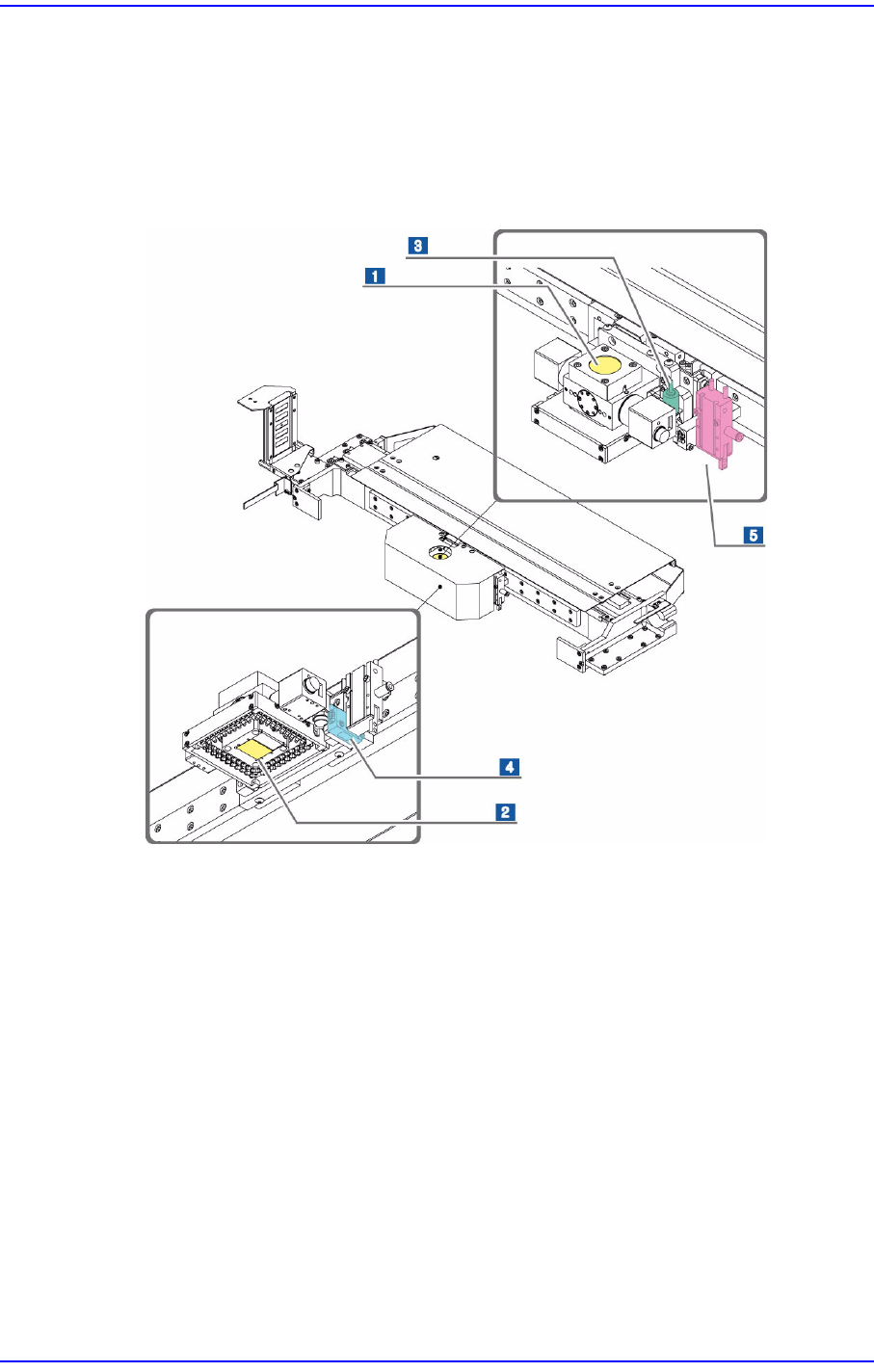

1:
基准上相机
(Fid UpCam1)
2:
基准下相机
(Fid DnCam2)
3: PCB
温度量测传感器
4: PCB
感应传感器
5: PCB
止挡器
基准上相机
相机朝上、可以在掩模的基准标志识别作业、针对刮刀或掩模进行相关校正
时作为示教相机使用、也能适用于掩模检查作业。
基准下相机
相机朝下、可以在PCB的基准标志识别作业、针对包括工作台在内的大部分
单元进行校正时作为示教相机使用、也能适用于2DI检查作业。
Samsung Screen Printer SP1 Introduction
xviii
清洗器
接驳到视觉拱架X轴框架后移动到掩模底面、利用真空吸附掩模开口及下表面
的剩余焊锡并使用清洗纸清除。
通常只使用清洗纸进行干式清洗、也可以在清洗纸上沾上溶剂后清洗。
使用者可以选择MMI所提供的各种图案进行清洗作业。

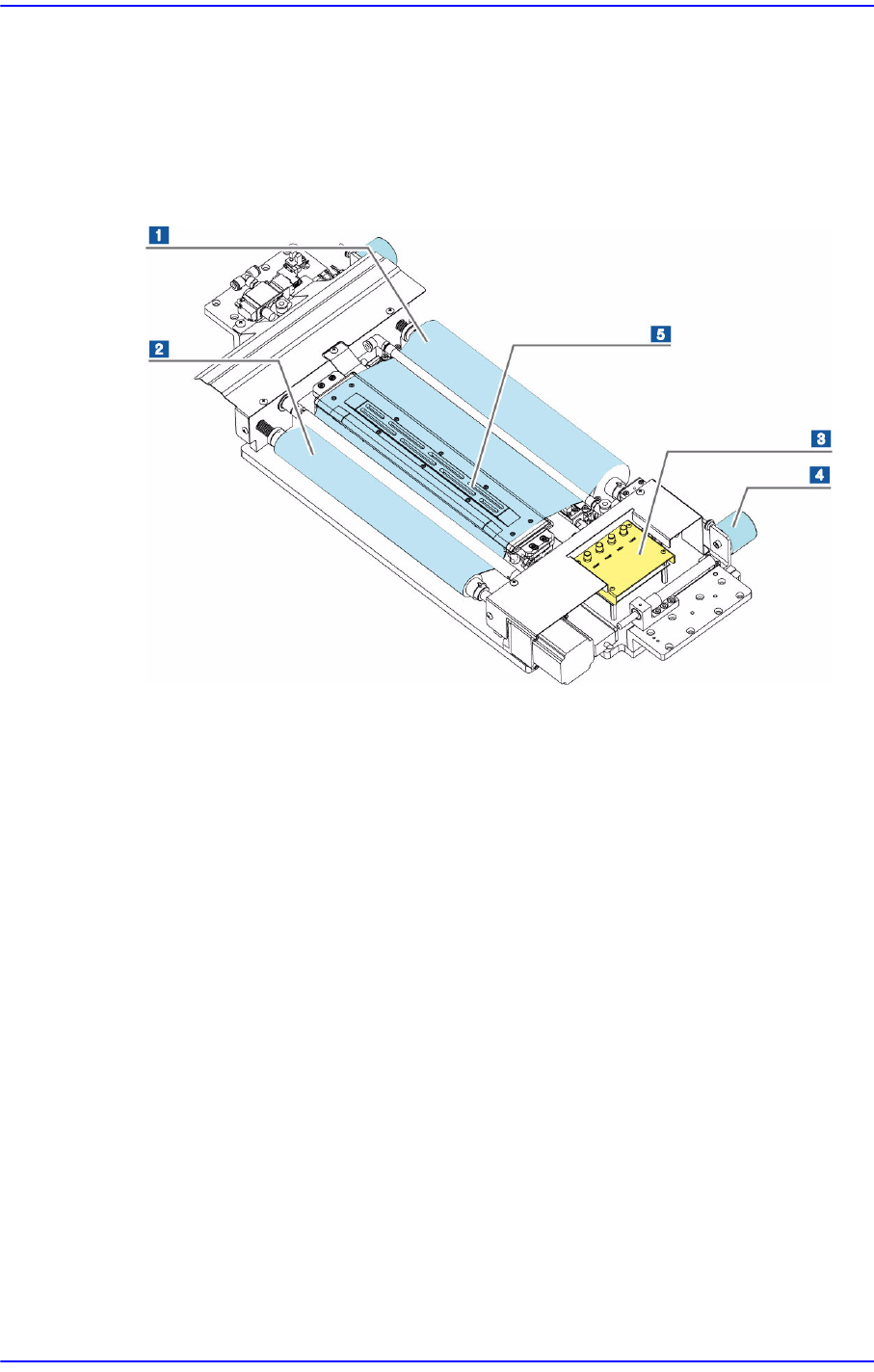

1:
清洗纸卷取部
2:
清洗纸回收卷取部
3:
清洗器操作面板
4:
磁力接驳部
5:
真空清洗部
清洗纸卷取部
此处缠绕的是没有使用的清洗纸。
清洗纸回收卷取部
此处缠绕的是已经使用的清洗纸。
磁力接驳部
该部位利用磁石和视觉拱架的 X框架结合。
真空清洗部
可以吸附掩模开口的剩余焊锡。
