前言

xix

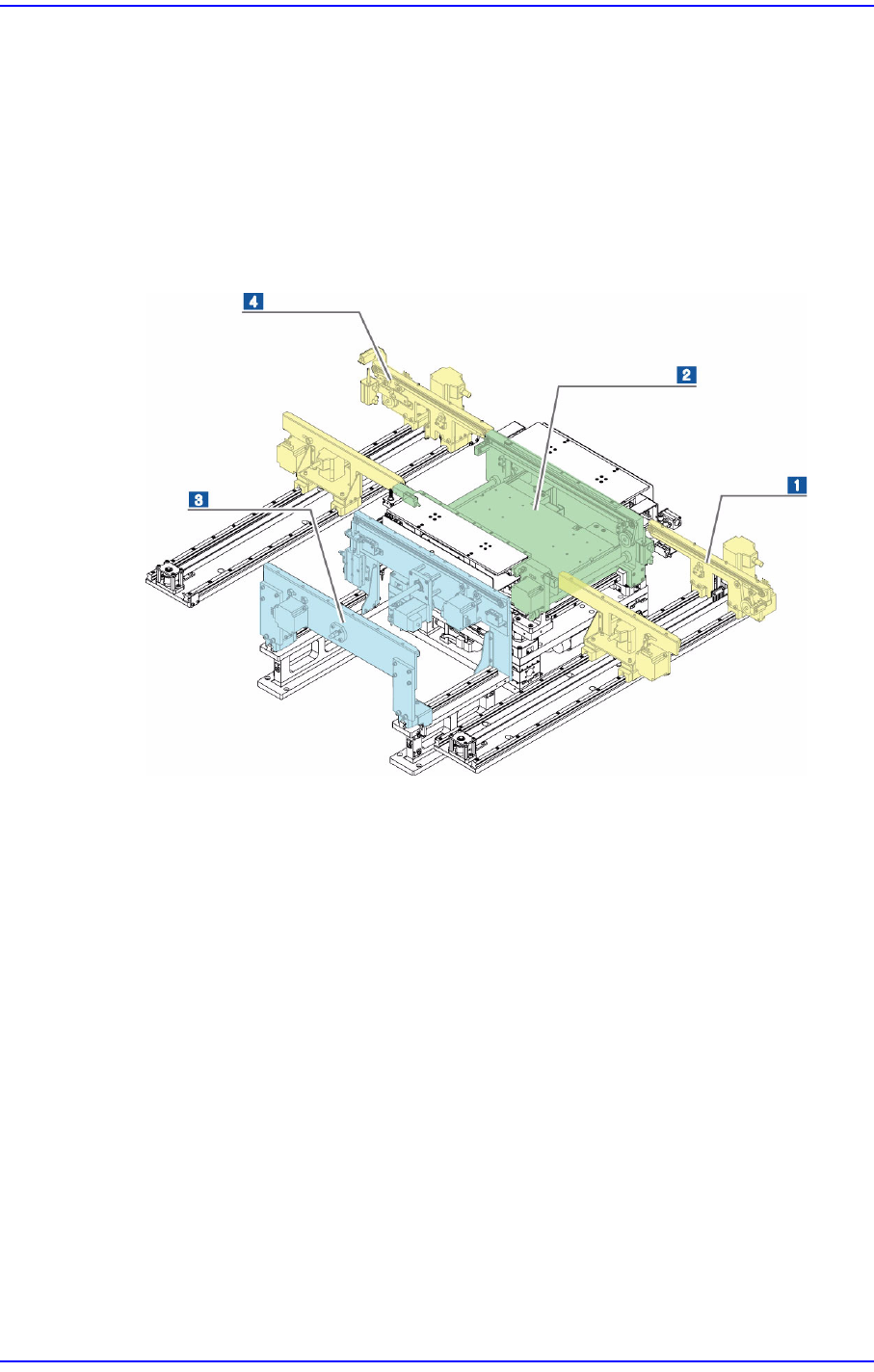

 输送带

输送带包括入口工作站 (ST-Gate1)、作业工作站 (ST1F-Work)、直通工作站

(ST1R-Work)及出口工作站(ST-Gate2)。

输送带从上一个设备接受 PCB后可以使其顺畅地移动、为了稳定地进行印刷而

在作业工作站固定PCB、还能把作业完毕的PCB传输到下一个设备。

直通工作站(ST1R-Work)不进行印刷而把来自上一个设备的PCB传输到下一个

设备。

入口工作站

(ST-Gate1)

作业工作站

(ST1F-Work)

直通工作站

(ST1R-Work)

出口工作站

(ST-Gate2)

 电磁阀

在电磁铁螺线管(solenoid)上连接电磁开闭装置后进行电气开闭动作的电子式开

闭阀。

 Air Filter(空气过滤器)

该装置可以清除供应给设备的空气里的灰尘及水分等物质。

 Auto Drainer

该装置可以自动排除积蓄在空气过滤器里的水分。

Samsung Screen Printer SP1 Introduction

 Main Circuit Breaker (MCCB)

该装置可以把供应给设备的主电源打开或关闭、位于设备背面的左下角。红色

按键(OFF)、黑色按键 (ON)

 ATC ( 自动换刀装置)

该装置是选项、可以自动更换备份装置。可以自动搬入或更换顶板、而该顶板的

上面配置了顶针或真空块等备份装置。

工作台上的顶板通过AT C 刀库(堆积架)的上端传输轨搬出、因此把新搬入的顶

板配置到堆积架的下端传输轨上。

ATC 汽缸驱动堆积架上升时、下端传输轨与工作台的传输轨将对齐而可以把下

端的顶板搬入工作台。

堆积架上端

堆积架下端

3: ATC

汽缸

 IPA (Isopropyl alcohol)

是一种酒精成份的无色有机溶剂、清洗纸沾上该溶剂后清除焊锡。对人体有害

且能引火、需要谨慎处理。

前言

xxi

 AC Servo Motor

该电动机利用AC(交流)电源驱动、为了对电动机的驱动进行精密控制而在电动

机驱动轴上配置了编码器 (Encoder)。以脉冲形态把电动机轴的移动情形传输到

电动机驱动控制装置、提供可以用来让电动机的输入与输出相同的补偿用信

息。

 基准标志

利用Camera识别PCB上标示的Fiducial Mark、然后参考所识别出来的Fiducial

Mark信息对PCB上的印刷进行补偿。其形态包括Circle、Diamond、Rectangle、

Triangle及Cross等。

 MMI (Man-Machine Interface)

是人机交互作业系统。该系统可以让使用者通过更简单更轻易的操作方式对机

械下达命令、表示可以控制设备的软件程序。

 FOV (Field Of View)

Vision显示器 (或VisFrame Window)上所显示的映像图、通常以映像图的横向

(Width)为基准区分FOV。例如、“FOV 10.6mm”表示映像图的横向(Width)实际

长度为10.6mm。
