2-1 设备的规格 第 2 章 . 设备的规格 2.1. 机械规格 2.1.1. 设备的尺寸及质量 设备的尺寸 ( 以 PCB 高度 900mm 为基准 ) 1: 长度 1300mm ( 适用于 330mm PCB 、 以输送带为基准 ) 2: 宽度 ： 从正面护盖到背面护盖 (1 、 470mm) 3: 到 Cover 上表面的高度 (1 、 435mm) 4: 到 Signal Light 上表面的高度 (1 、 895mm) …
1-10
Samsung Screen Printer SP1 Introduction

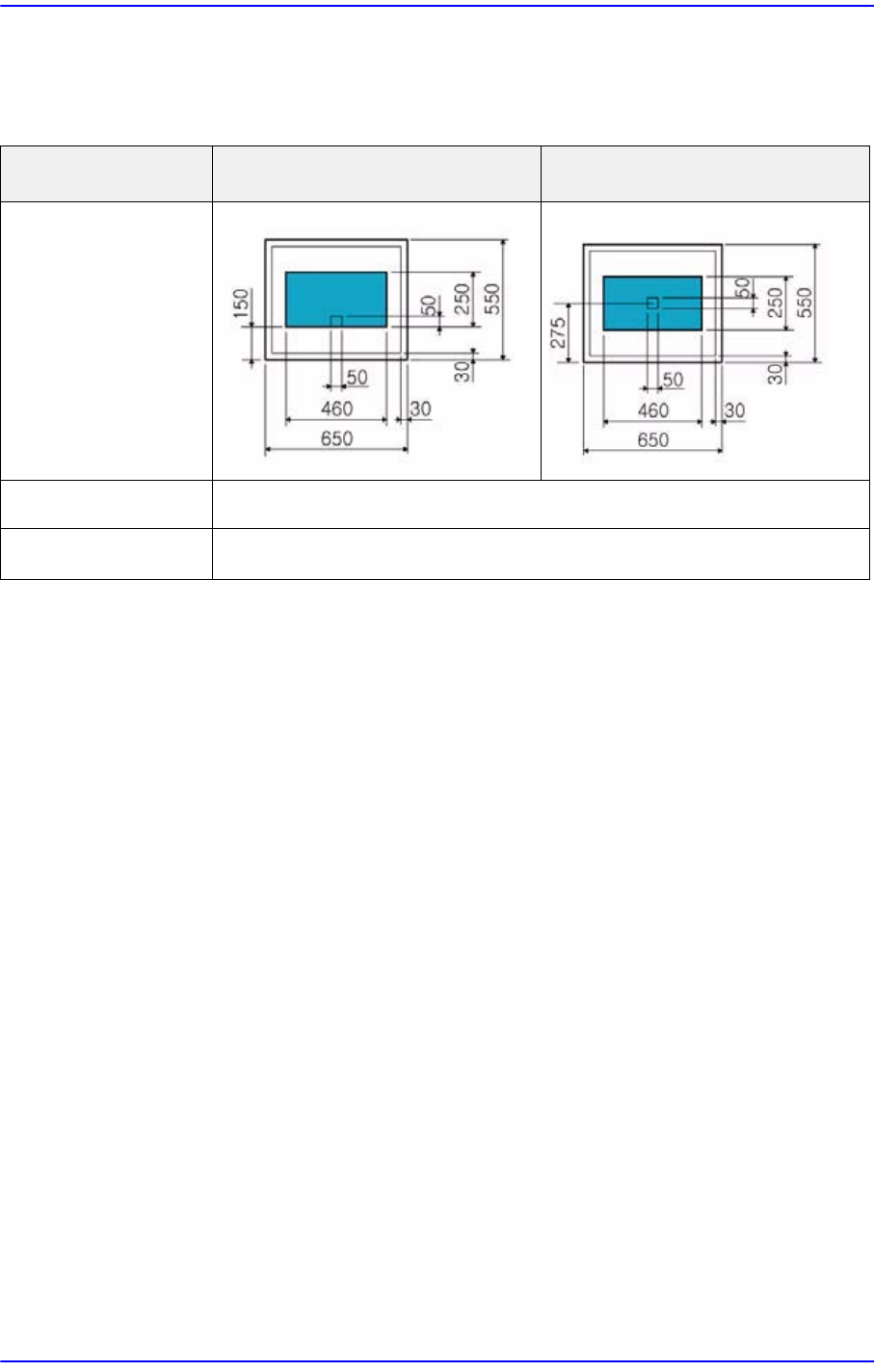

1.2.4. 掩模
掩模的相关规格如下表。
表
1.4 Metal Mask
及
System
的结构
分类
Mask Front Type Mask Center Type
尺寸 ：横向 * 纵向
[650*550]
框架厚度
30 ~ 40 mm
基准标志 ø 0.5 ~ 4mm(Black Half蚀刻处理)、形状建议使用圆形(Circle Type)。
2-1
设备的规格
第2章. 设备的规格
2.1. 机械规格

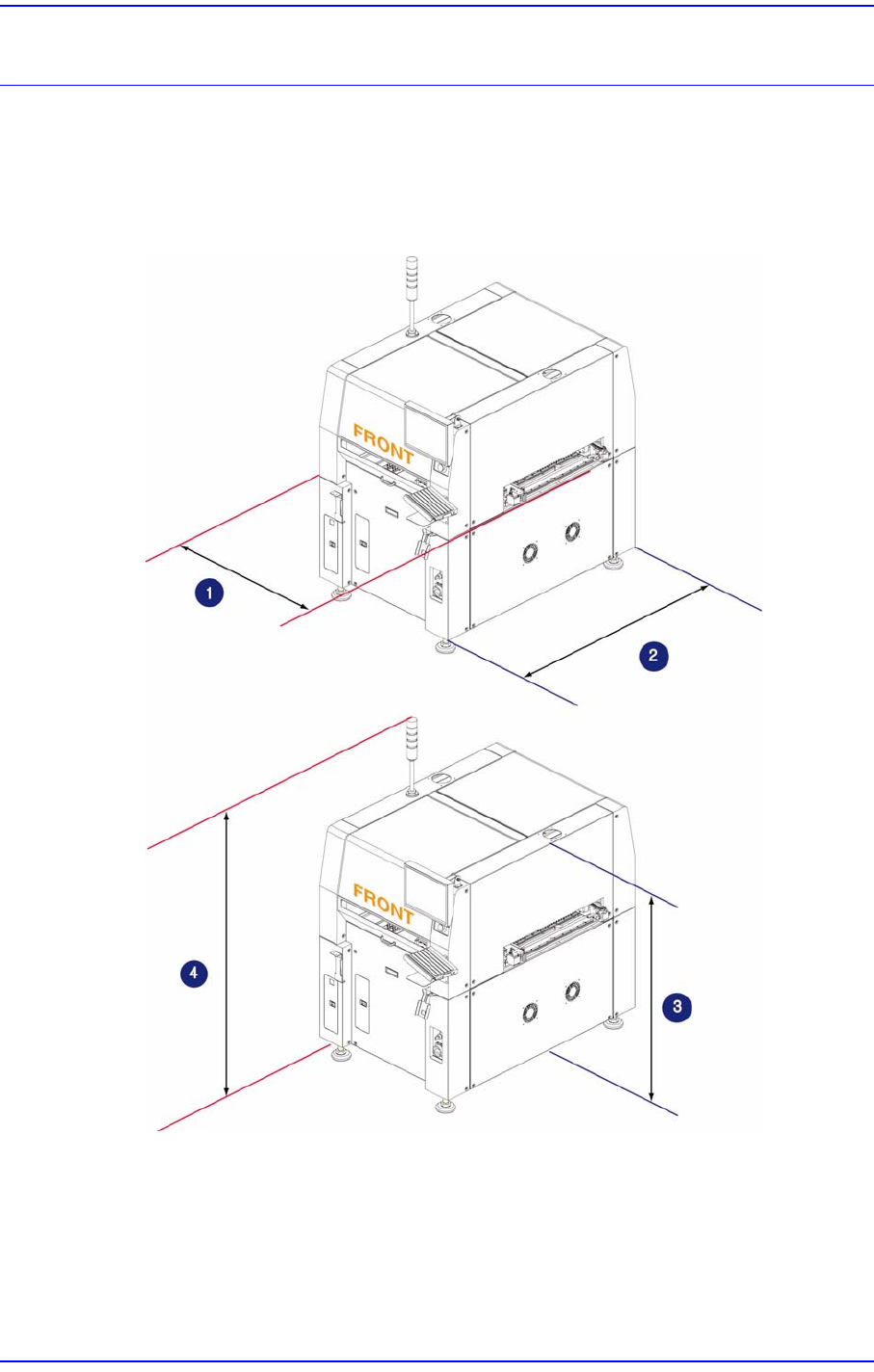

2.1.1. 设备的尺寸及质量
设备的尺寸(以PCB高度900mm为基准)
1:
长度
1300mm (
适用于
330mm PCB
、以输送带为基准
)
2:
宽度
：从正面护盖到背面护盖
(1
、
470mm)
3:
到
Cover
上表面的高度
(1
、
435mm)
4:
到
Signal Light
上表面的高度
(1
、
895mm)
设备的质量(标准设备) ：约1、290kg。
2-2
Samsung Screen Printer SP1 Introduction
2.1.2. 气压条件
压力
主要压力 ：4.5~7.0kgf/cm
2
辅助压力 ：5.0 kgf/cm
2
±0.5kgf/cm
2
空其使用量 ：最 大 600~700 Nlpm
输入气压的条件
Main配管 ：外径 20mm以上
输入管的外径为12mm以上
输入管的长度为5m以内
干空气 ：大 气 露 点 -17°C 或以下
2.1.3. 环境条件
作业时
温度 ：+10 °C ~ +35 °C
温度 ：+20 °C ~ +28 °C(以能保障精度为条件 )
湿度 ：RH 50 % (35 °C) 以下或 RH 90 % (20 °C)
但、为了避免发生冷凝水而需要维持设备温度。
运输或保管时(作业以外的状态 )
温度 ：-10 °C ~ +60 °C
湿度 ：RH 20% ~ RH 90% (非冷凝状态)
但、温度为35°C以上时需要维持35°C 以下的湿球温度、维持设备温度以避
免发生了冷凝水。
2.1.4. 噪音
在关闭了正面护盖与背面护盖的状态下、噪音不超过75dB(70~71dB)。
测量噪音时、在正面、背面喂料器基座的上表面上维持100%的设备速度、以最高速
度驱动X-axis、Yaxis 及Z-axis等一切轴后测量。
