4-3
运转操作部
警告 没有确认设备周围没有其他人的情形下按下“START”按键时、
可能会伤害到设备周围的操作员。必须确认设备周围没有其他操
作员后按下“START”按键。
READY按键
该按键可以让本设备处于准备开始运转的状态、可以让本设备在投入电源后
处于等候运转状态。按下该按键时、将把电源投入电动机之类的驱动系统。
需要解除Ready状态时、按下“EMG(Emergency Stop)”开关。
RESET按键(黄色)
该功能可以让停止了自动生产的设备终止生产、也可以让发生错误而暂停的
设备解除错误。
在发生了错误的设备按下该按键，设备的状态将从“FREEZE”或“EMER”转
变为“IDLE”。在本设备自动运转时、“RESET”按键不发挥功能。
EMG(Emergency Stop)开关
该开关是紧急停机开关。在紧急状态下按下该开关时、立即停止本设备的运
转。
并且除了电脑电源以外、将关闭一切电源的供应。沿着“EMG”开关的箭头方
向旋转开关后按下“RESET”按键、就能解除紧急停机状态。
警告 在紧急停机状态下、将关闭(OFF)设备的一切伺服电动机的电
源、但其它电源部则没有关闭电源。针对没有关闭电源的部位进
行除错作业时需要谨慎处理。
LAMP按键
该按键可以打开设备内部的荧光灯。该按键可以在维护设备内部或更改作业
时有效地使用。
4-4
Samsung Screen Printer SP1 Introductioin

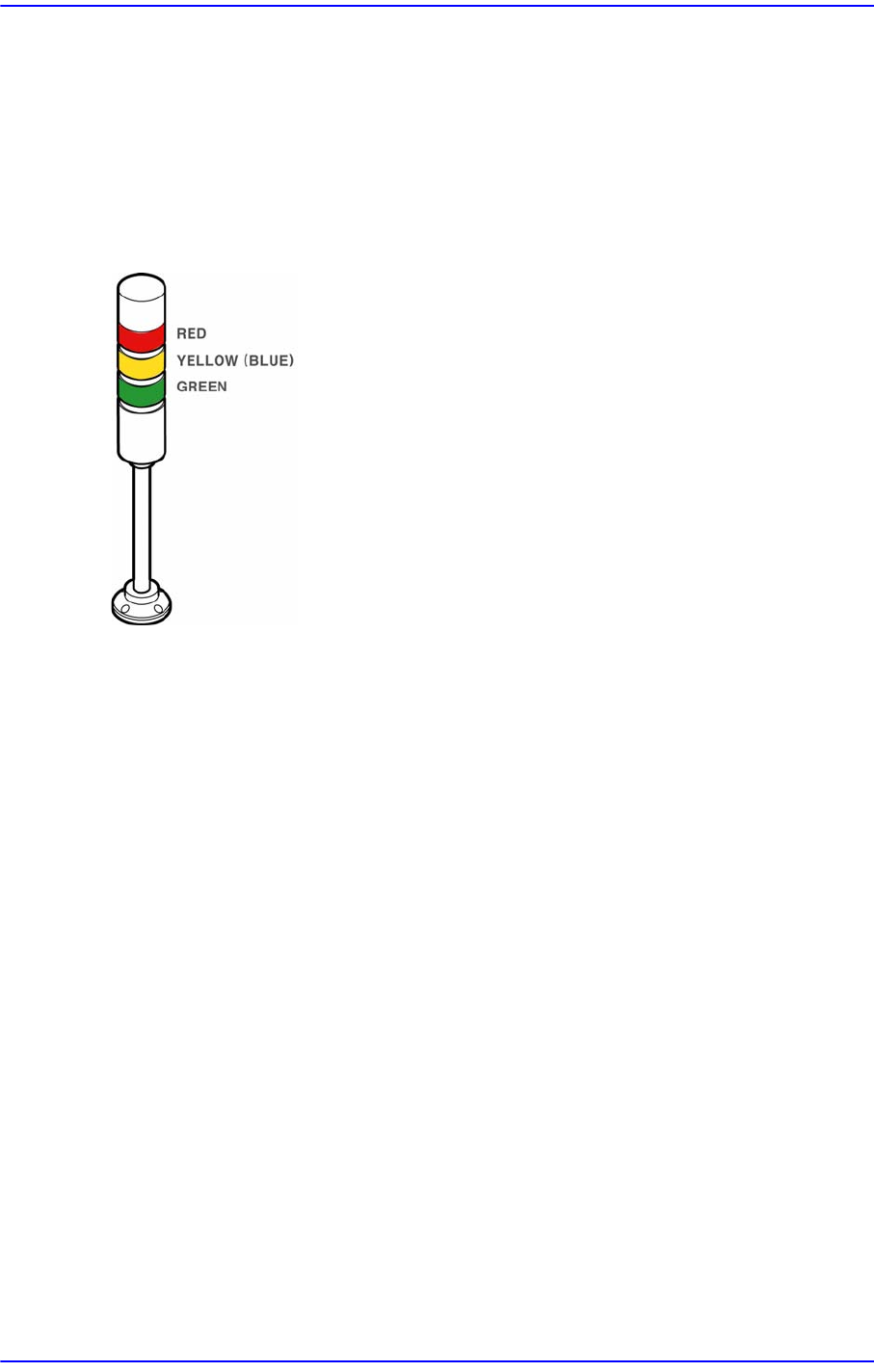

4.2. 信号灯的亮灯基准
利用三色灯的组合表示设备运转状态。操作员只看信号灯就能了解设备状态。
信号灯的动作设定根据设备状态而不同。可以在MMI的“系统”菜单的“选项设定”
子菜单针对设备状态而设定信号灯的动作。
有关信号灯设定方法的详细内容请参阅Administrator’s Guide的“14.5.2. 灯”。
图
4.2 Signal Light
4-5
运转操作部
4.3. 示教盒的功能
在示教盒功能处于激活状态时、利用鼠标单击SPVision窗口就会如下图激活示教
盒。
示教盒可以针对各模组的手动操作、校正及基准标志进行示教。
这些键在MMI画面上以“SPVision(Camera Mode)”方式显示、各键的说明如下 ：
图
4.3 SPVision
窗口
(
示教模式
)
1: Speed Level (
选择动作速度
)
2: Mode(
选择动作模式
)
3: Axis 1(
选择驱动轴
)
4: Axis 2(
选择驱动轴
)
5: Object(
选择动作对象
)
6:
移动方向箭头按键
7:
示教盒的非激活键
警告 如果在示教时出现操作错误、可能会伤害到操作员或设备周围的
操作员。再一次检查需要进行示教的装置、并且必须确定设备周
围没有其他操作员时才能进行示教。
Speed
选择动作速度。Speed分为5个等级、单击该键就能调整动作速度。
Mode
Jog ：各轴的移动模式。可以按照5个等级调整动作速度。
Outline ：各轴不动、只是 SPVision窗口的Outline图像移动。
Axis 1
