传感器的功能
第5章. 传感器的功能
5.1. 护门开关

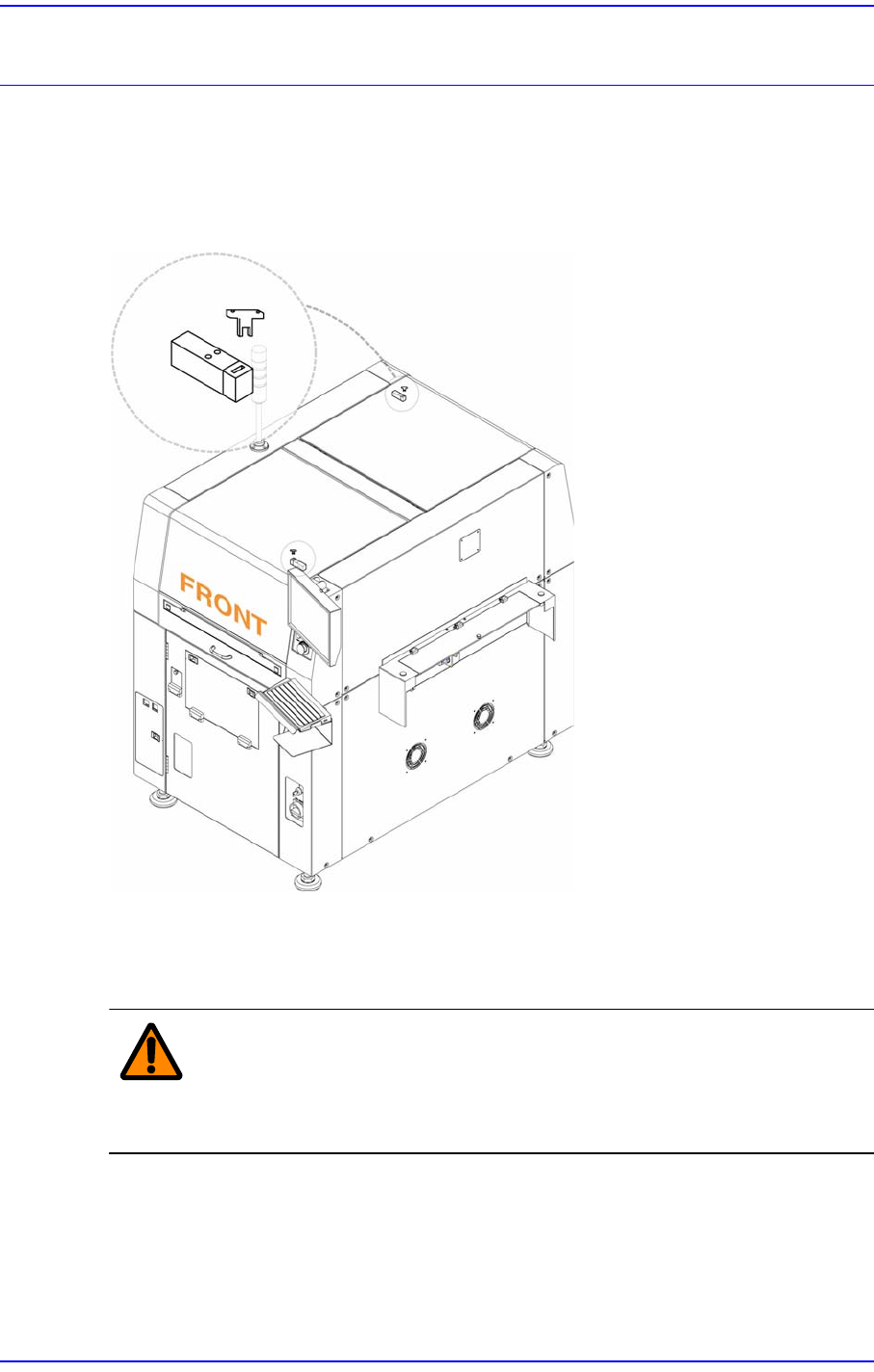

本设备上装载了可以检测出正面护门与背面护门开闭状态的护门 (Door)开关。
图
5.1
护门开关
在本设备的运转过程(Run状态)中打开护门时、将启动护门开关而转换到紧急停机
状态。关闭护门则解除紧急停机状态。需要在该状态下重新开始运转时、按下操作
面板上的“READY”按键后按下“START”按键。
警告 人为地解除护门的安全传感器时、即使动作过程中护门被打开设
备也不会停止而可能造成伤害。绝对禁止人为地解除护门安全传
感器。
5-2
Samsung Screen Printer SP1 Introduction
5.2. 基板检测传感器

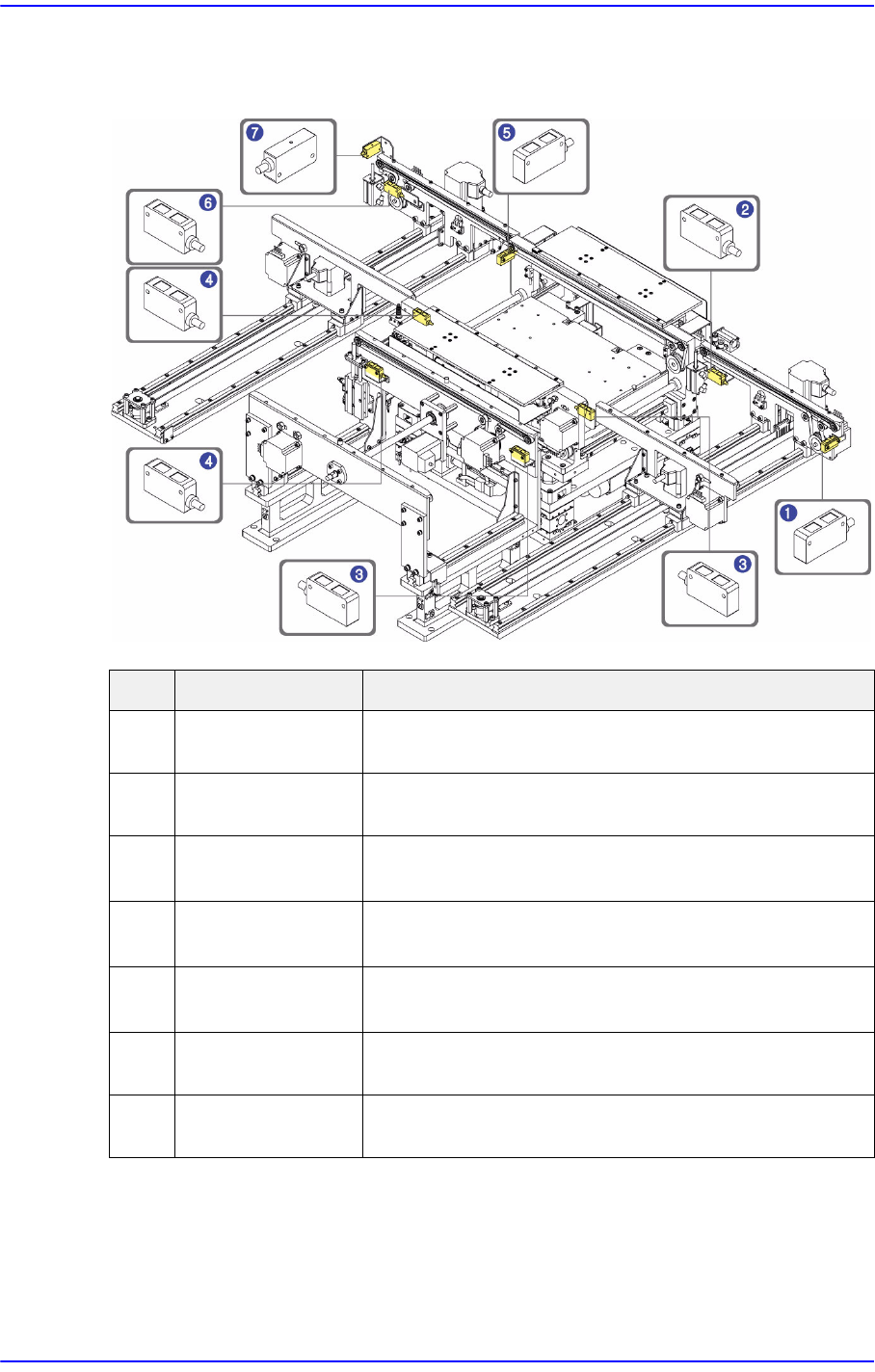

在输送带的PCB搬入 /搬出路径上安装了9个PCB感应传感器。
No.
名称 功能
1
PCB入口缓冲右侧
传感器
可以检测出PCB从上一个工序搬入本设备。
2
PCB入口缓冲左侧
传感器
可以检测出PCB正常搬入 EntryStation(ST-Gate1)的
作业完毕与否。
3
工作台右侧传感器 可以检测出PCB从 EntryStation搬入WorkStation。
(ST1F-Work、ST1R-Work)
4
工作台作业传感器 可以检测出PCB位于 WorkStation的止挡器位置。
(ST1F-Work、ST1R-Work)
5
工作台左侧传感器 可以检测出PCB从 WorkStation搬入ExitStation(ST-
Gate2)。
6
PCB出口缓冲右侧
传感器
可以检测出PCB正常搬入 ExitStation的作业完毕与
否。
7
PCB出口缓冲左侧
传感器
可以检测出PCB是否从本设备完全搬出到下一个工序
设备。
5-3
传感器的功能
识别到对象时红色LED亮灯。

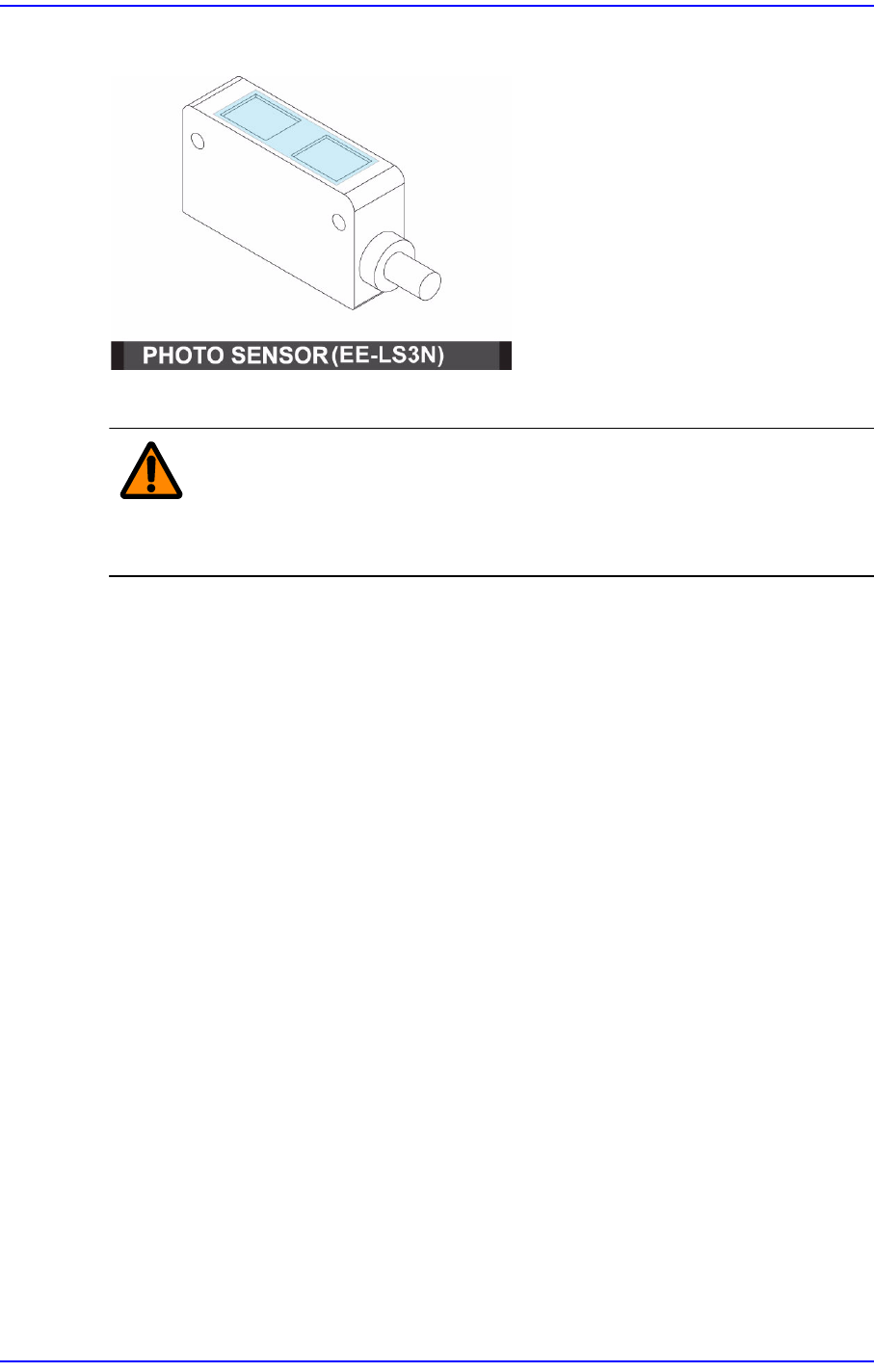

光传感器(PHOTO SENSOR)(EE-LS3N) ：PCB感应传感器(Entry、Exit)
警告 如果在设备处于Ready 状态时检查传感器或进行除错作业、可
能会引起伤害。必须解除 Ready状态后在 Stop状态(Idle模式)下
检查传感器或进行除错作业。
