6-4 Samsung Screen Printer SP1 Introduction 6.3. 工作台 工作台可以 UVW Stage Module 、 Stage Up/Down Module 及 Stage Conveyor M odule 。 UVW Stage Module 驱使工作台沿着 X 、 Y 、 R 轴方向移动。 Stage Up/Down Module 使工作台移动到与掩模接触的 印刷位置。 Stage…
6-3

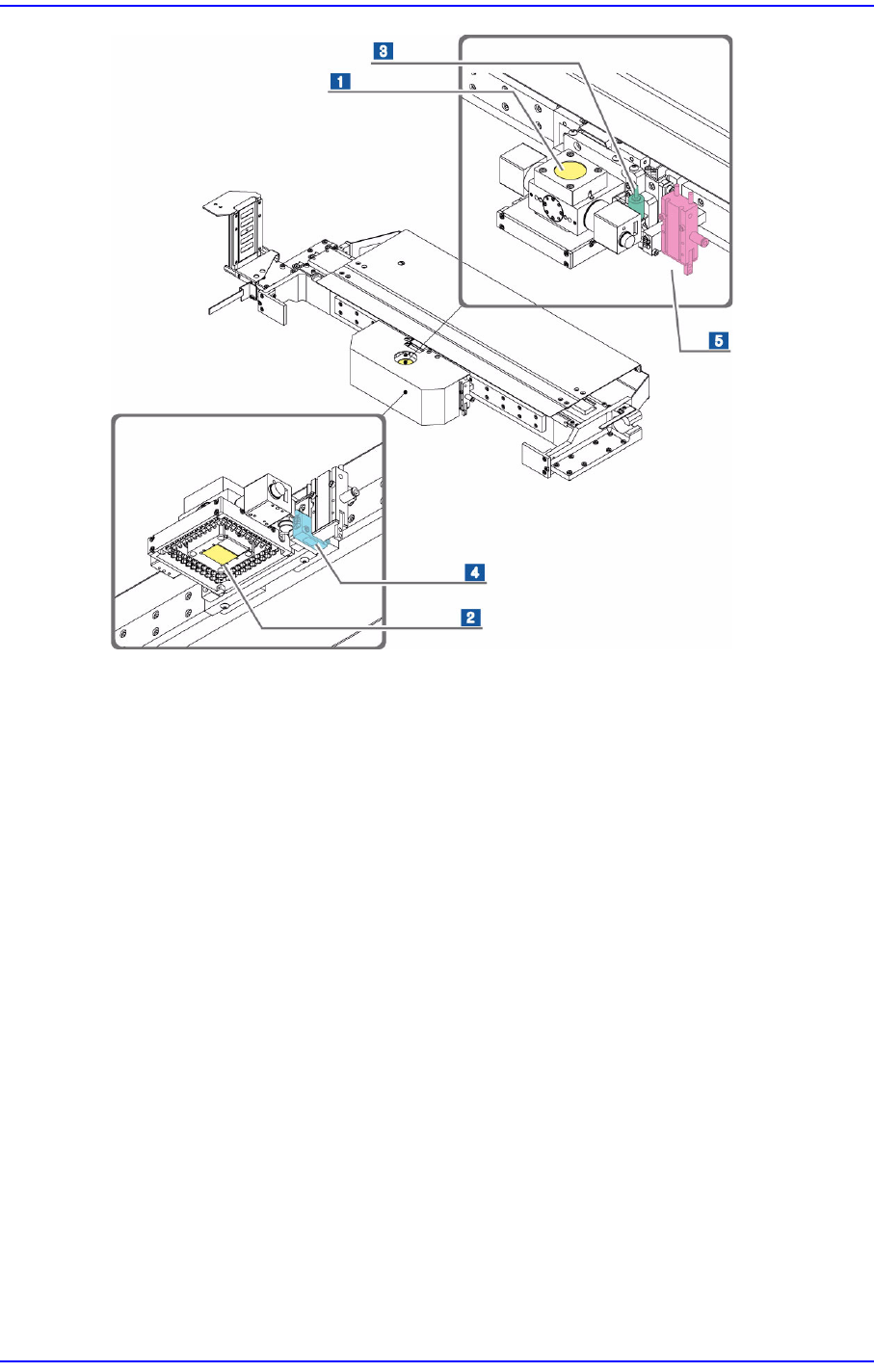

Module Function
1:
基准上相机
(Fid UpCam1)
2:
基准下相机
(Fid DnCam2)
3: PCB
温度量测传感器
4: PCB
感应传感器
5: PCB
止挡器
基准上相机的功能
识别掩模的基准标志
进行刮刀或掩模相关校正作业时可以对特定位置进行示教。
掩模初始品检查
基准下相机的功能
识别PCB的基准标志。
针对工作台在内的大多数单元进行校正作业时可以对特定位置进行示教。
针对印刷完毕的PCB进行2DI检查。
6-4
Samsung Screen Printer SP1 Introduction
6.3. 工作台
工作台可以UVW Stage Module、Stage Up/Down Module及 Stage Conveyor Module。
UVW Stage Module
驱使工作台沿着X、Y、R轴方向移动。
Stage Up/Down Module
使工作台移动到与掩模接触的印刷位置。
Stage Conveyor Module
可以把需要印刷的PCB移送并固定
工作台从入口工作站(ST-Gate1)接受PCB、等 到 PCB作业完毕后把PCB传输到出口
工作站(ST-Gate2)。
在这样的一系列过程中、工作台可以发挥出下列作用 ：
1) 把停止在指定位置的PCB加以固定、针对PCB的弯曲进行补偿。
2) 为了补偿 PCB与掩模的中心之间的差异、补偿工作台的位置而使PCB与掩模的
中心一致。
3) 使位置补偿完毕的PCB上升到接触掩模底面为止、从而在印刷过程中稳定地支
持PCB。

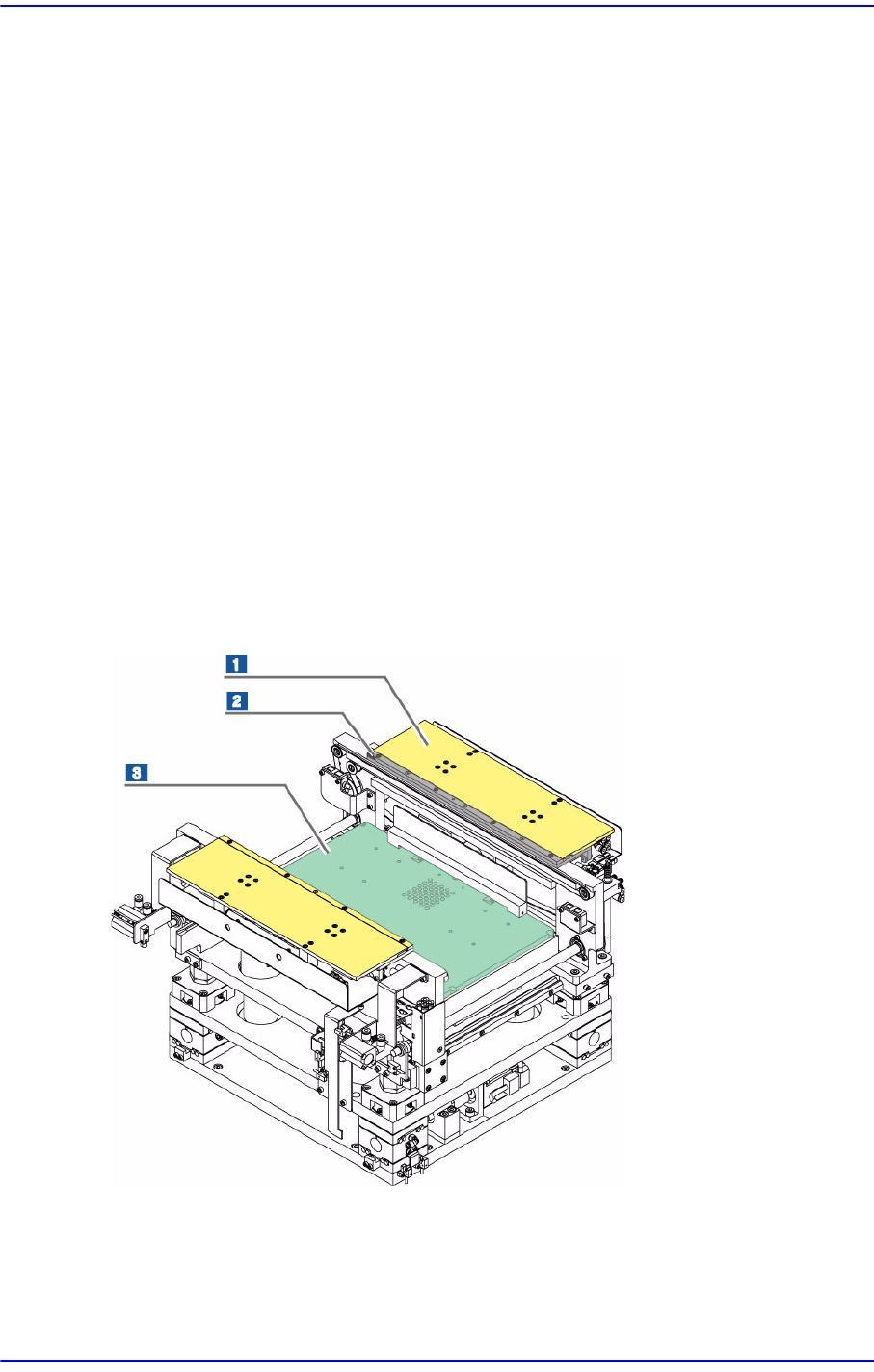

1:
上端对准器
2:
夹边
3:
上端支撑台
6-5

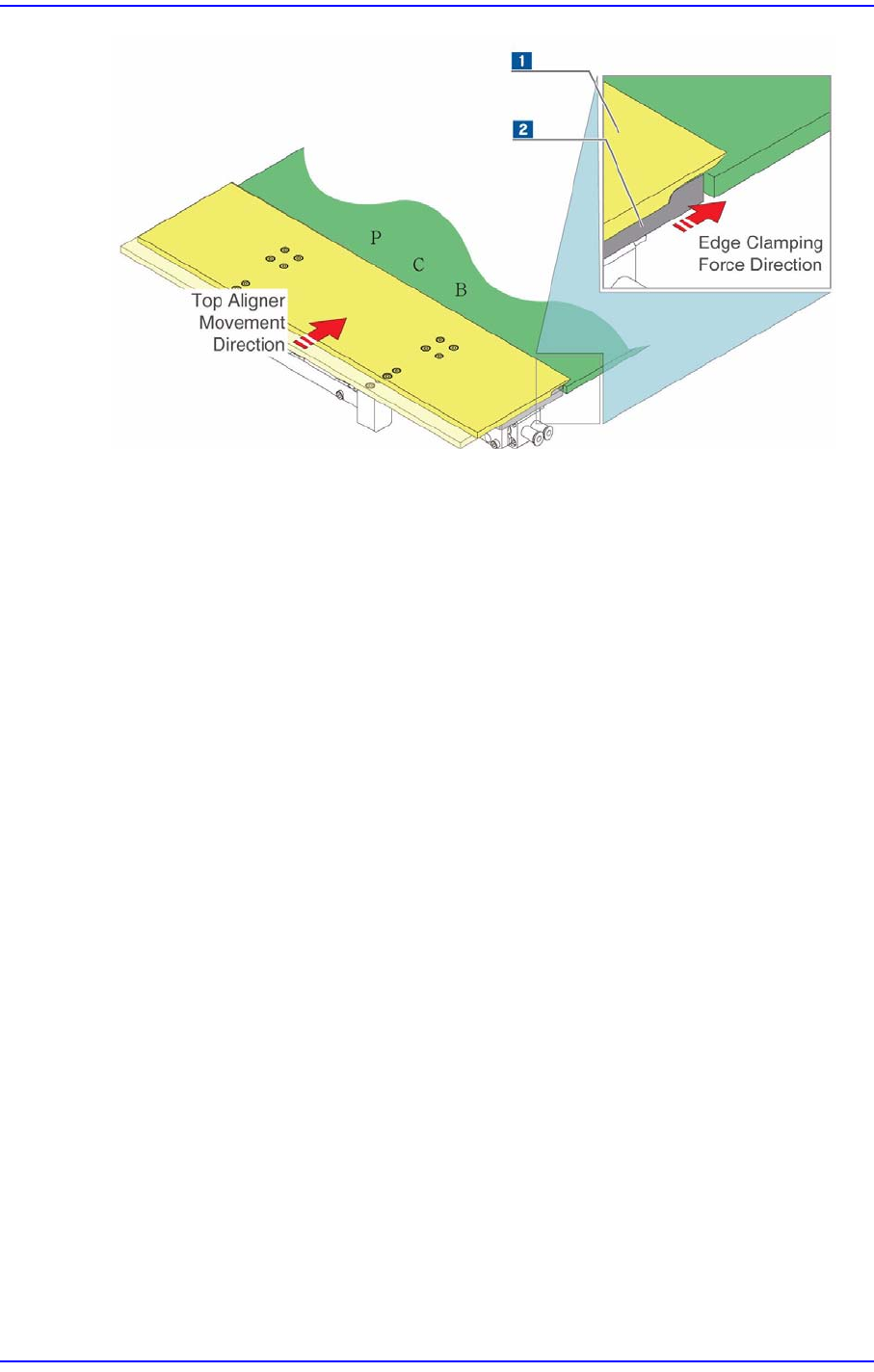

Module Function
1:
上端对准器
2:
夹边
PCB进入工作台后、受到止挡器的阻挡而停止在指定位置。然后上端支撑台上升并
且通过端支撑台上表面的顶针支持PCB、然后上升到由上端对准器加以固定的位
置。
由上端对准器针对PCB弯曲进行了补偿后、侧面的夹边就进行动作而完全固定
PCB、然后上端对准器回到原来位置。
在这状态下补偿了工作台的位置后、工作台将上升与掩模底面接触的印刷位置。
上端对准器
在上部像护盖似的支持 PCB并针对 PCB的弯曲进行补偿。
夹边
为了防止PCB移动而利用一定力量从侧面推 PCB并加以固定。
上端支撑台
在MMI程序输入了PCB厚度后、根据PCB厚度自动更改上端支撑台的上升高度
而得以支持PCB。
