Einleitung
44 Software Versionsbeschreibung SIPLACE Setup Center 2.3
ACHTUNG:
Unique Förderer ID für S-Förderer wird nicht mehr unterstützt.
ACHTUNG:
Die Funktionalität des Spleißsensors am X-Förderer wird erst nach einem Upgrade bzw.
Austausch von Software und Hardware verfügbar sein, die für 10/2007 geplant sind. Bis dahin
ist die Funktion Spleißsensor deaktiviert.
Systemüberblick
Software Versionsbeschreibung SIPLACE Setup Center 2.3
45
2Systemüberblick

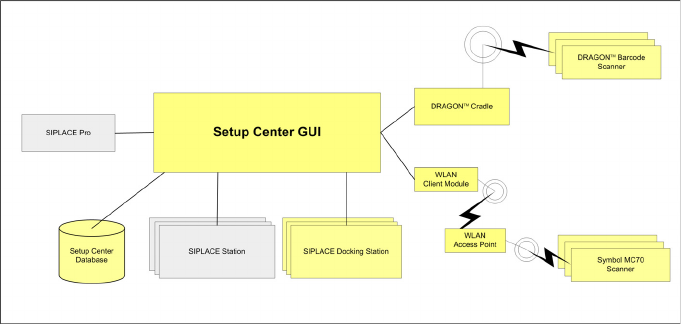

Das SIPLACE Setup Center Paket besteht aus folgenden Subsystemen:
Setup Center GUI
Setup Center Datenbank
Datalogic Dragon M101 Barcode Scanner
Symbol MC70 Scanner
Docking Station (nur X-Serie mit Offline-Rüstkontrolle)
Setup Center lädt die Soll-Rüstung aus SIPLACE Pro. Bei der Online-Rüstkontrolle lädt Setup Center
die Soll-Rüstung automatisch nach dem Download eines Loses an die Linie. Bei der Offline-
Rüstkontrolle wählt der Bediener die Soll-Rüstung manuell aus.
Während der Rüstkontrolle, werden die Gebindedaten durch den „DRAGONTM Barcode Scanner“ oder
den Symbol MC70 Scanner erfasst, gegen die geladenen Soll-Rüstung kontrolliert und in der Setup
Center Datenbank abgelegt. Die Rüstkontrolldaten werden bei erzwungener Rüstkontrolle mittels
Stationsschnittstelle an die Maschine oder direkt an die Docking Station übertragen.
