Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 95 圖 153 ：本體檢測框 – Body 模式色彩選取方式 − Square ：當本體為黑色 元件時使用，並適用於 長方形或正方形元 件。擷取色彩時須 盡 量不要讓雜訊與本體相 連，如下圖所示。 圖 154 ：本體檢測框 – Squa re 模式色彩選取方 式 − Rnet ：利用 Rn et 的 body 兩旁有明顯的…
Test Research, Inc.
TR7700QE User Guide–Software 94
當電極端的形狀為 T 型時，請選擇 T-Shaped，如下圖所示。
圖 151：Head 模式 – T-Shaped 使用元件範例
當電極端的形狀因為錫過多時而無法分離本體與爬錫的顏色時，請選擇
Excessive Solder，系統將會以找到的顏色延伸到標準元件尺寸來搜尋元件本
體，如下圖所示。
圖 152：Head 模式 – Excessive Solder 使用元件範例
• 缺件檢測：當使用電極端形狀進行檢測時，有時候會因為電極端的顏色選取
問題導致在真正缺件時會誤判為有件。因此，勾起此選項後，系統會自動計
算電極端長寬比率太接近為 1 時，會自動判定為缺件。
− Body：利用 Chip 元件本體的色彩來判定 Chip 元件位置。適用於當 Chip 兩電極端與
本體色彩對比不明顯或破碎時，但本體色彩對比可突顯時使用（不適用於正方形元
件），如下圖所示。
Test Research, Inc.
TR7700QE User Guide–Software 95

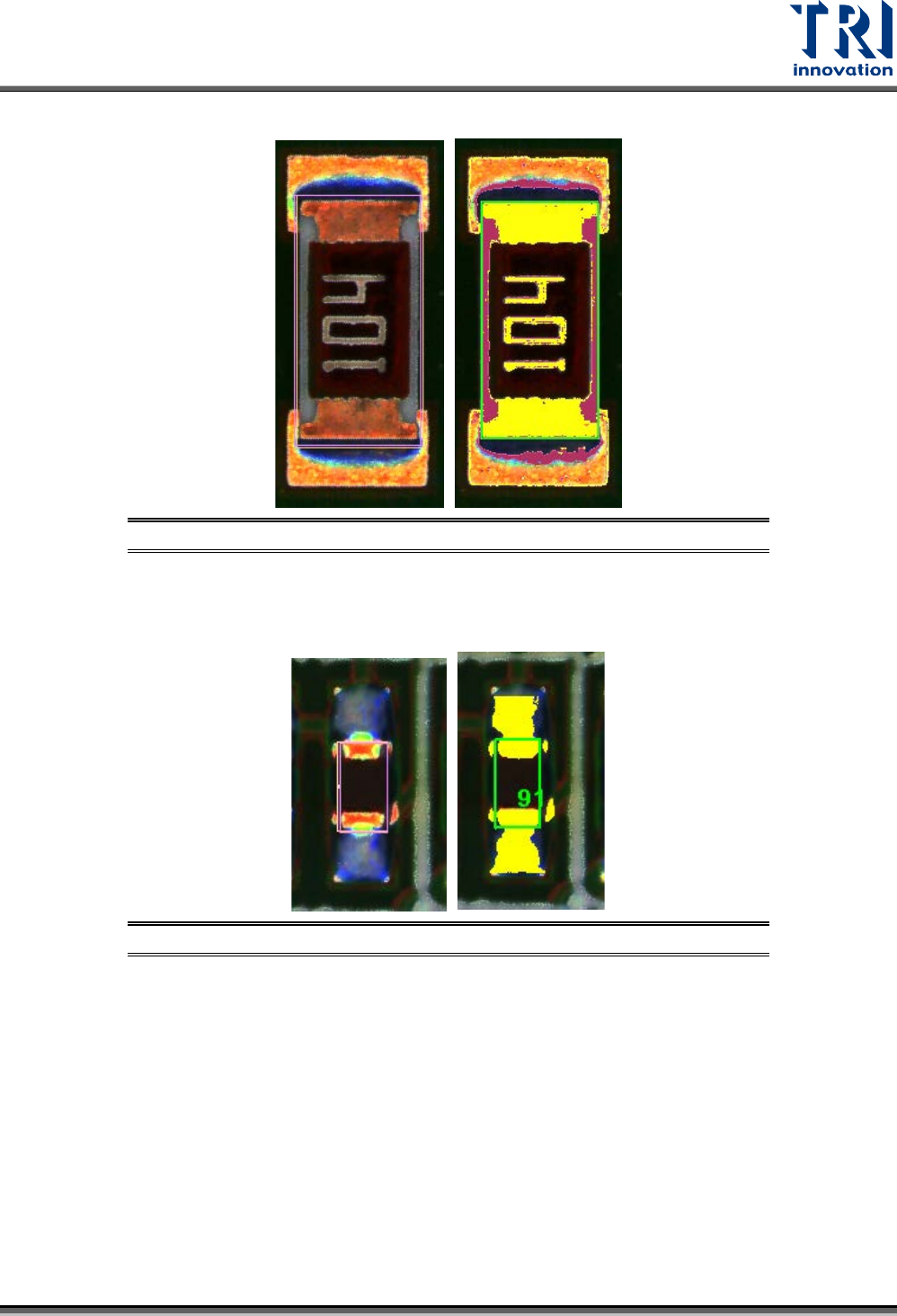

圖 153：本體檢測框 – Body 模式色彩選取方式
− Square：當本體為黑色元件時使用，並適用於長方形或正方形元件。擷取色彩時須盡
量不要讓雜訊與本體相連，如下圖所示。
圖 154：本體檢測框 – Square 模式色彩選取方式
− Rnet：利用 Rnet 的 body 兩旁有明顯的接腳亮面區域的色彩來檢測，適用於排阻與排
容元件，如下圖所示。
圖 155：本體檢測框 – Rnet 模式色彩選取方式
Test Research, Inc.
TR7700QE User Guide–Software 96
− CAE：用來檢測鋁質電容。選色時請根據 CAE 本體參數內的設定(Base 或
Component)，來選擇鋁質電容的底板或是圓形電容部分顏色，如下圖所示。

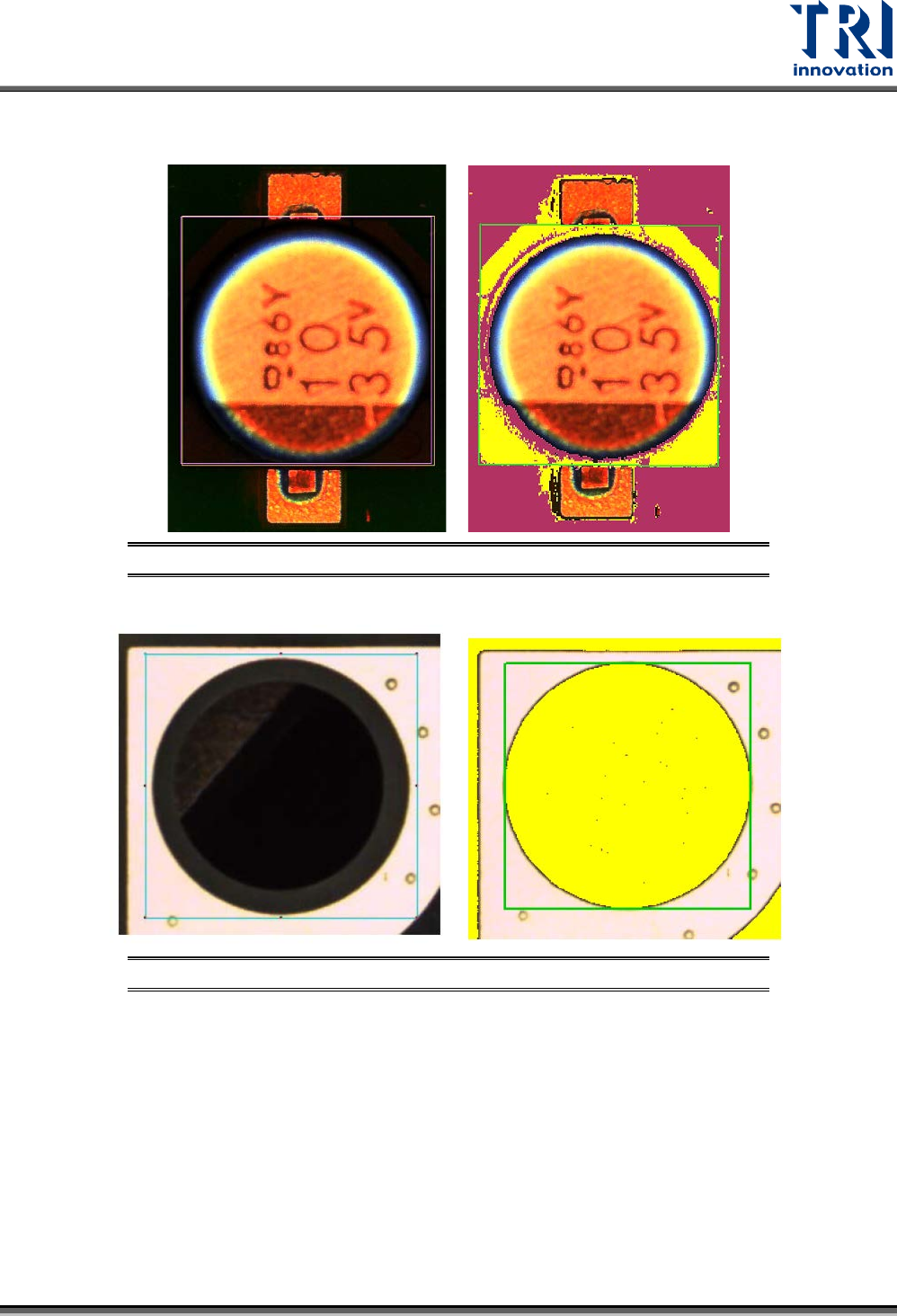

圖 156：本體檢測框 – CAE 模式色彩選取方式
− Circular：用於檢測各種圓形元件。選色時請選出圓形的部分，如下圖所示。
圖 157：本體檢測框 – Circular 模式色彩選取方式
備註：
1. 與其他模式的差異在於，Circular 模式不會計算角度。
2. 與 Circle 框的差異在於，Circular 模式可以用來作定位。
偏移模式：選擇使用 Normal、ShiftXY、Boundary或 IPC 模式。
− Normal：可以個別設定 X 方向與 Y方向的偏移允差。
