Test Research, Inc.
TR7700QE User Guide–Software 95
圖 153：本體檢測框 – Body 模式色彩選取方式
− Square：當本體為黑色元件時使用，並適用於長方形或正方形元件。擷取色彩時須盡
量不要讓雜訊與本體相連，如下圖所示。
圖 154：本體檢測框 – Square 模式色彩選取方式
− Rnet：利用 Rnet 的 body 兩旁有明顯的接腳亮面區域的色彩來檢測，適用於排阻與排
容元件，如下圖所示。
圖 155：本體檢測框 – Rnet 模式色彩選取方式
Test Research, Inc.
TR7700QE User Guide–Software 96
− CAE：用來檢測鋁質電容。選色時請根據 CAE 本體參數內的設定(Base 或
Component)，來選擇鋁質電容的底板或是圓形電容部分顏色，如下圖所示。
圖 156：本體檢測框 – CAE 模式色彩選取方式
− Circular：用於檢測各種圓形元件。選色時請選出圓形的部分，如下圖所示。
圖 157：本體檢測框 – Circular 模式色彩選取方式
備註：
1. 與其他模式的差異在於，Circular 模式不會計算角度。
2. 與 Circle 框的差異在於，Circular 模式可以用來作定位。
偏移模式：選擇使用 Normal、ShiftXY、Boundary或 IPC 模式。
− Normal：可以個別設定 X 方向與 Y方向的偏移允差。
Test Research, Inc.
TR7700QE User Guide–Software 97

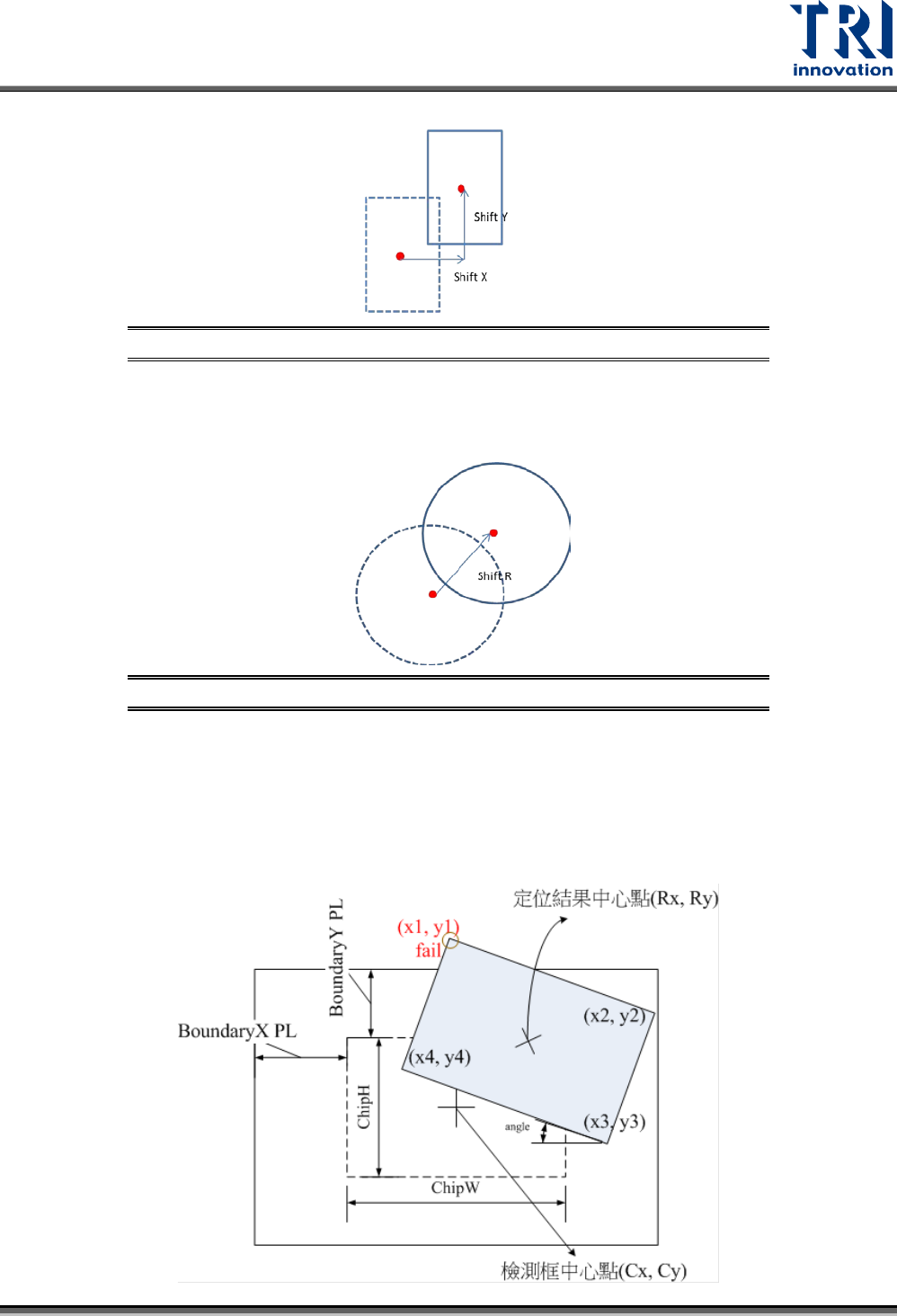

圖 158：偏移模式 – Normal 示意圖
• X 偏移：設定 X 方向偏移的允差。當檢測值小於設定允差時會判定為合格。
• Y 偏移：設定 Y 方向偏移的允差。當檢測值小於設定允差時會判定為合格。
− ShiftXY：設定 X 與 Y 方向的總位移量(X、Y位移的平方根)的允差。
圖 159：偏移模式 – ShiftXY 示意圖
− Boundary：設定一個以檢測框往外延伸的邊界值作為檢測的判定基準。當檢測結果超
出此邊界範圍時視為不良。
• X 邊界：設定 X 方向的邊界允差。當檢測值小於設定允差時會判定為合格。
• Y 邊界：設定 Y 方向的邊界允差。當檢測值小於設定允差時會判定為合格。
備註：詳細邊界公式計算如下
