Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 104 圖 171 ： Lead 框導角頭起始位置 – Lead 搜尋方 式 − Component ：利用元件本體的色 彩來判定導腳頭 起始端位置。搜尋方式 會由元件本體處 ( 所選色彩 ) 往導腳 ( 暗處 ) 方向搜尋導腳起 始位置。一般用在 Connector 元件，如下圖所 示。 圖 172 ： Lead 框導角頭…
Test Research, Inc.
TR7700QE User Guide–Software 103
圖 169：Lead 框 – 彎腳測試結果
導腳頭起始端：設定 Lead腳的起始位置。
導腳名稱說明：
在 Solder light 的情況下，積體電路的導腳上會有三個反光的部分(分別為導腳前端, 導腳
後端以及焊盤)，其相關參數也依照它們的所在位置來命名，如下圖所示。
圖 170：Lead 框參數名稱說明圖
− Lead：利用導腳的色彩來判定導腳頭起始端位置。搜尋方式會由元件本體處(暗處)往
導腳(所選色彩)方向搜尋導腳起始位置。一般用在積體電路元件，如下圖所示。
焊盤尾端
導腳後端
導腳前端
導腳最大搜尋範圍
導腳最小搜尋範圍
Test Research, Inc.
TR7700QE User Guide–Software 104
圖 171：Lead 框導角頭起始位置 – Lead 搜尋方式
− Component：利用元件本體的色彩來判定導腳頭起始端位置。搜尋方式會由元件本體處
(所選色彩)往導腳(暗處)方向搜尋導腳起始位置。一般用在 Connector 元件，如下圖所
示。
圖 172：Lead 框導角頭起始位置 – Component 搜尋方式
− Lead(adv.) ：利用利用 Lead腳的色彩來判定導腳頭起始端位置，並開啟進階功能比
率(%)與長度。
• 比率%：設定導腳頭起始端位置的選取顏色的寬度佔檢測框寬的比例，建議值
為 50%，超過設定值將開始計算。
• 長度：設定符合比率的連續長度，建議值為 2 pixels。
− Component(adv.) ：利用元件本體的色彩來判定導腳頭起始端位置，並開啟進階功能
並開啟進階功能比率(%)與長度。
• 比率%：設定導腳頭起始端位置的選取顏色的寬度佔檢測框寬的比例，建議值
為 50%，低於設定值將開始計算。
• 長度：設定符合比率的連續長度，建議值為 2 pixels。
導腳尾終止端：設定 Lead腳的終止位置。
− Average：利用鄰近的 Lead 框平均值來計算導腳尾終止端位置。適用於當導腳尾端
色彩出現破洞，影響定位的情況，仍能以相鄰的導腳計算出正確位置，如下圖所示。
Test Research, Inc.
TR7700QE User Guide–Software 105

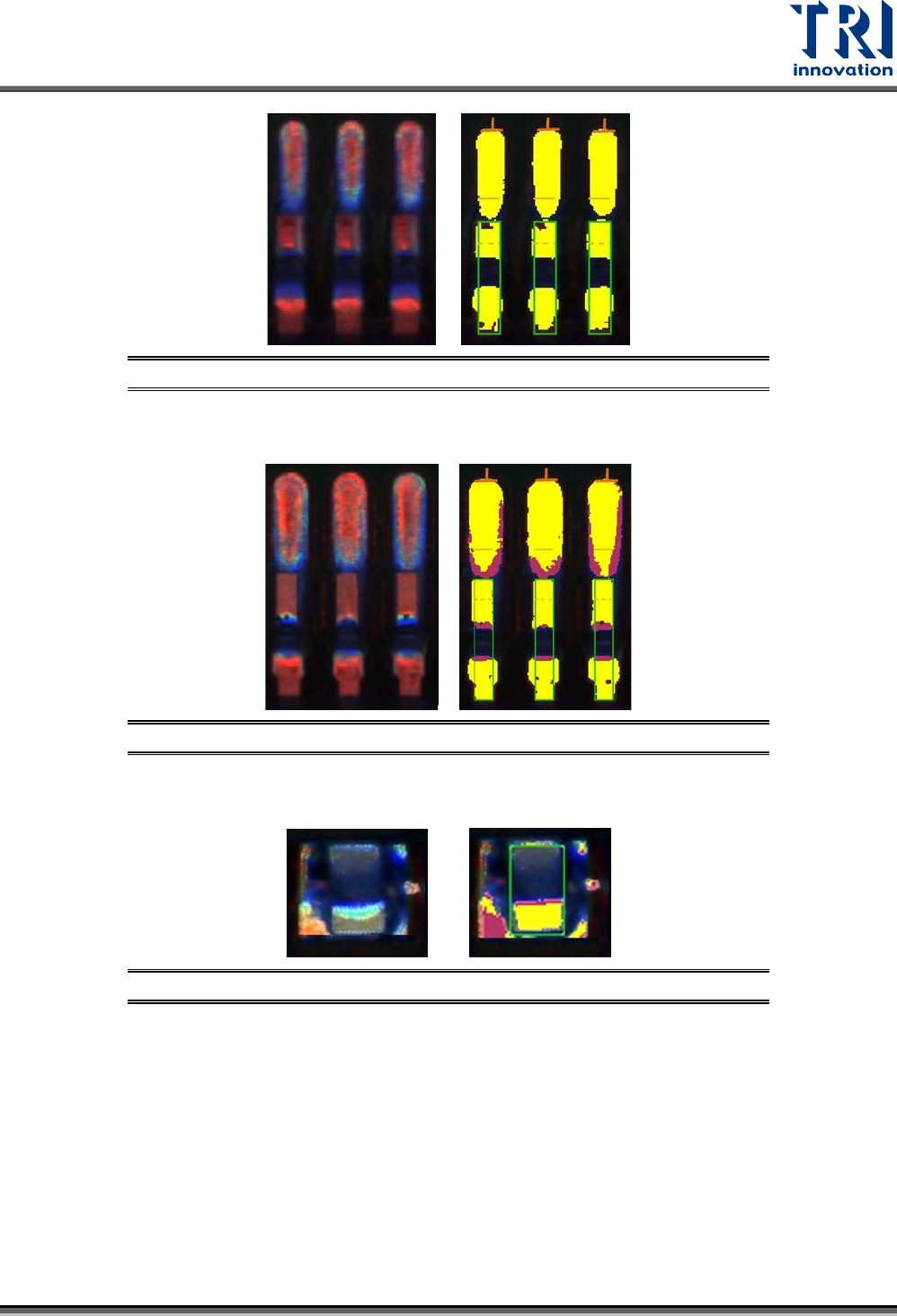

圖 173：Lead 框導角尾終止位置 – Average 搜尋方式
− Individual：單獨計算導腳尾終止端位置。適用於當導腳尾端顏色完整且需要精確定位
的情況，如下圖所示。
圖 174：Lead 框導角尾終止位置 – Individual 搜尋方式
− Fixed：以固定檢測框大小的方式來計算導腳尾終止端位置。適用於當包錫或不需要
精準定位的情況，如下圖所示。
圖 175：Lead 框導角尾終止位置 – Fixed 搜尋方式
− Average(adv.) ：利用鄰近的 Lead 框平均值來計算導腳尾終止端位置，並開啟進階功
能比率(%)、長度、最小範圍和最大範圍。
• 比率%：設定導腳尾終止端位置的選取顏色的寬度佔檢測框寬的比例，建議值
為 50%，低於設定值將開始計算。
• 長度：設定符合 Ratio 的長度，建議值為 2 pixels。
• 最小範圍：自導腳頭起始端開始算起的搜尋區域 到導腳尾終止端之前(小於等
於 0 代表使用預設值，window的 20%)。
• 最大範圍：自導腳頭起始端開始算起的搜尋區域到導腳尾終止端之後(小於等
於 0 代表使用預設值，window的 20%)。
− Individual(adv.) ：單獨計算導腳尾終止端位置，並開啟進階功能比率(%)、長度、最
