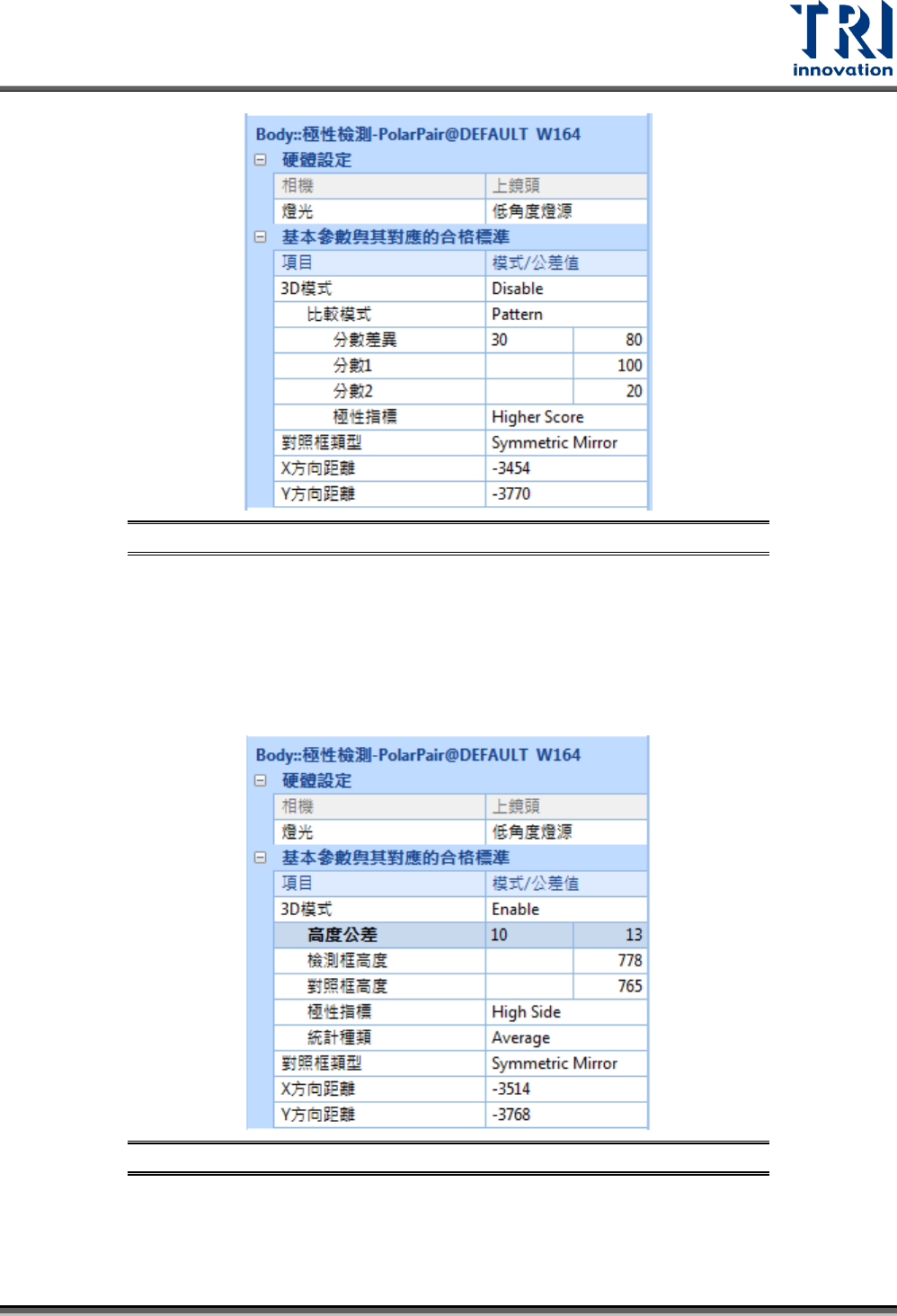

圖 189：極性檢測框參數設定畫面 – 比較模式 – Pattern
• 分數差異：顯示檢測框與對照框影像比對分數的差異值。
• 分數 1：顯示檢測框影像與代料影像比對的分數。
• 分數 2：顯示對照框影像與代料影像比對的分數。
• 極性指標：可選擇檢測框所在的位置是屬於較高分數(Higher Score)、較低分數
(Lower Score)或相等分數(Equal Score)。
當 3D 模式為開啟時，其介面與參數如下：
圖 190：極性檢測框參數設定畫面 – 3D 模式開啟
• 高度公差：設定檢測框和對照框的差異允差。
• 檢測框高度：顯示檢測框的高度。
• 對照框高度：顯示對照框的高度。
Test Research, Inc.
TR7700QE User Guide–Software 116
• 極性指標：選擇檢測框所在的位置，共有三種選項，分別為 High Side、Low Side
與 Flat。
- High side：測試極性時檢測框位於高側。
- Low side：測試極性時檢測框位於低側。
- Flat：測試測試浮高/立碑/側立時，高度差異小於公差值為合格。
• 統計種類：選擇統計的方式，有 Average、Maximum、Minimum 與 StdDev 四種。
- Average：移除離群值後的平均值。
- Maximum：移除離群值後的最大值。
- Minimum：移除離群值後的最小值。
- StdDev：移除離群值後的標準差。
對照框類型：共有四種可以選擇：對稱(Symmetric)、垂直(Vertical)、水平(Horizontal)與
使用者自訂(User-Defined)。
X 方向距離：檢測框與對照框的 X 方向距離值，可為負值(um)。
Y 方向距離：檢測框與對照框的 Y 方向距離值，可為負值(um)。
3.6.10 顏色檢測(Void)框
Void 框可區分為四類，分別為 Ratio Mode(比例模式)、Blob Mode(區塊模式)、Sim mode(比對
模式)和 Area mode(面積模式)，各模式的參數說明如下。
3.6.10.1 Ratio Mode
1) 用途：利用比例來檢查元件的錫點空焊、缺件或極反。
2) 檢測原理：1.灰階模式：計算亮或暗區占整個檢測框的比例。
2.色彩模式：計算所選取的色彩占全部檢測框的比例。
3) 參數畫面與說明：
Test Research, Inc.
TR7700QE User Guide–Software 117

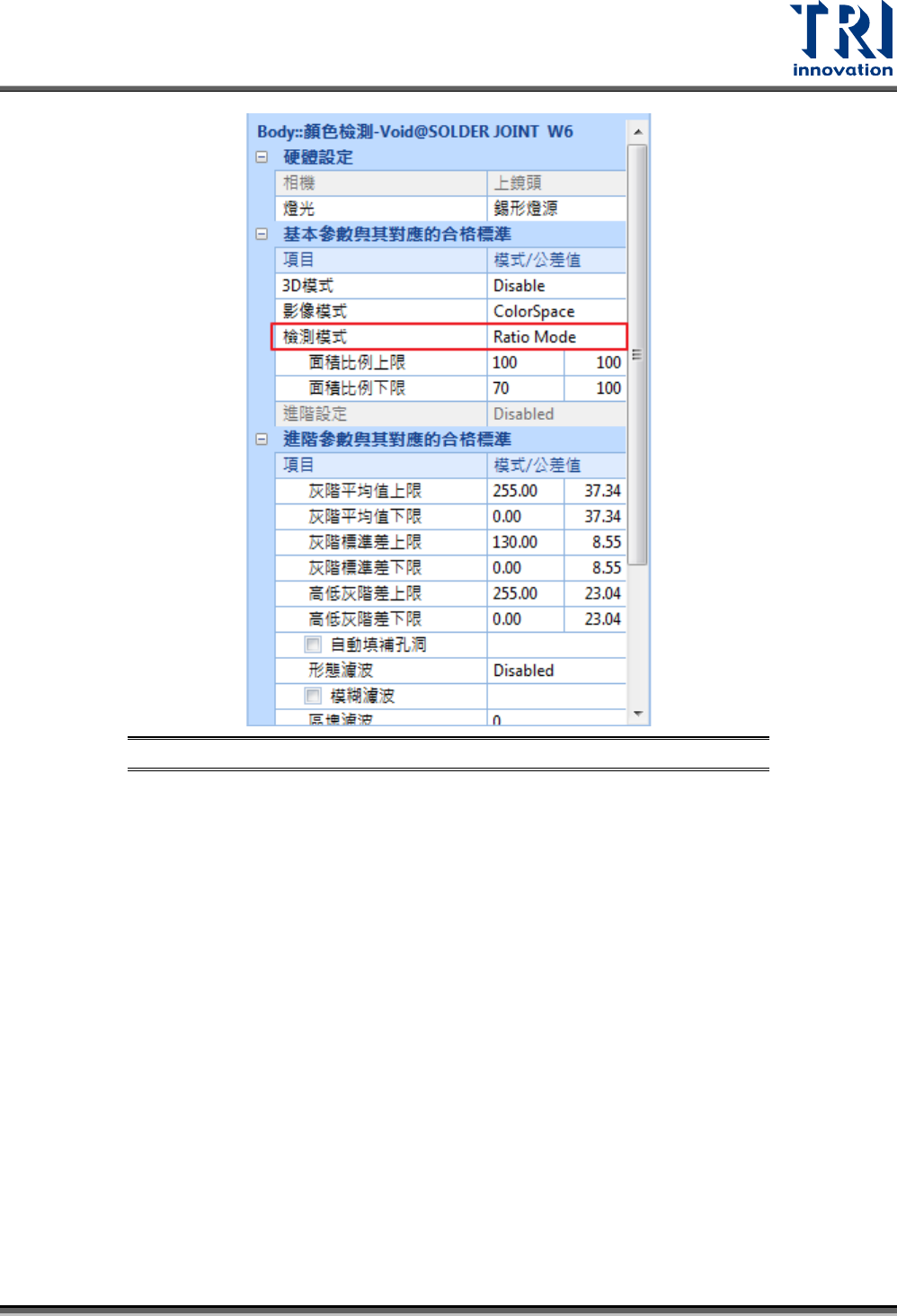

圖 191：顏色檢測框參數設定畫面 – Ratio Mode
硬體設定
相機：顯示目前檢測框所在的相機位置。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為白燈。
基本參數與其對應的合格標準
3D 模式：開啟或關閉 3D 模式。
− 顯示模式：選擇使用 2D Image 或者 3D HeightMap。
影像模式：選擇影像的比對方式為權重法、色彩空間法或 RGB 法，預設為色彩空間法。
面積比例上/下限(%)：設定所選擇色彩佔整個檢測框面積的上下限。
進階設定：開啟進階功能設定選項。
進階參數與其相對應的合格標準
灰階平均值上/下限：設定檢測框範圍內灰階平均值的上下限。灰階平均值超過此上下限
範圍即判定為不良。
灰階標準差上/下限：設定檢測框範圍內灰階標準差的上下限。灰階平均值超過此上下限
範圍即判定為不良。
高低灰階差上/下限：設定檢測框範圍內灰階分佈落於前 25%後 25%灰階值平均差的上下
限。灰階平均值超過此上下限範圍即判定為不良。
自動填補孔洞：檢測時會將所選色彩所包含範圍中的孔洞自動填補，以提升檢測能力。
形態濾波：用來濾除干擾與雜訊，可應用在二值化影像或灰階影像(暈化效果)。預設為
Disabled，越下面的選項，其過濾效果越強，對影像的破壞程度也越大。
