Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 128 圖 206 ：平整檢測框 – 偵測方式 – MaxValue • 正方向上限 / 下限： 設定檢測框中心往右 檢測的上 / 下限。 • 負方向上限 / 下限： 設定檢測框中心往左 檢測的上 / 下限。 邊緣類型：設定所切出 邊緣的類型是左暗 ( Lef tDa rk) 、左亮 (LeftB righ t) 、下暗…
Test Research, Inc.
TR7700QE User Guide–Software 127

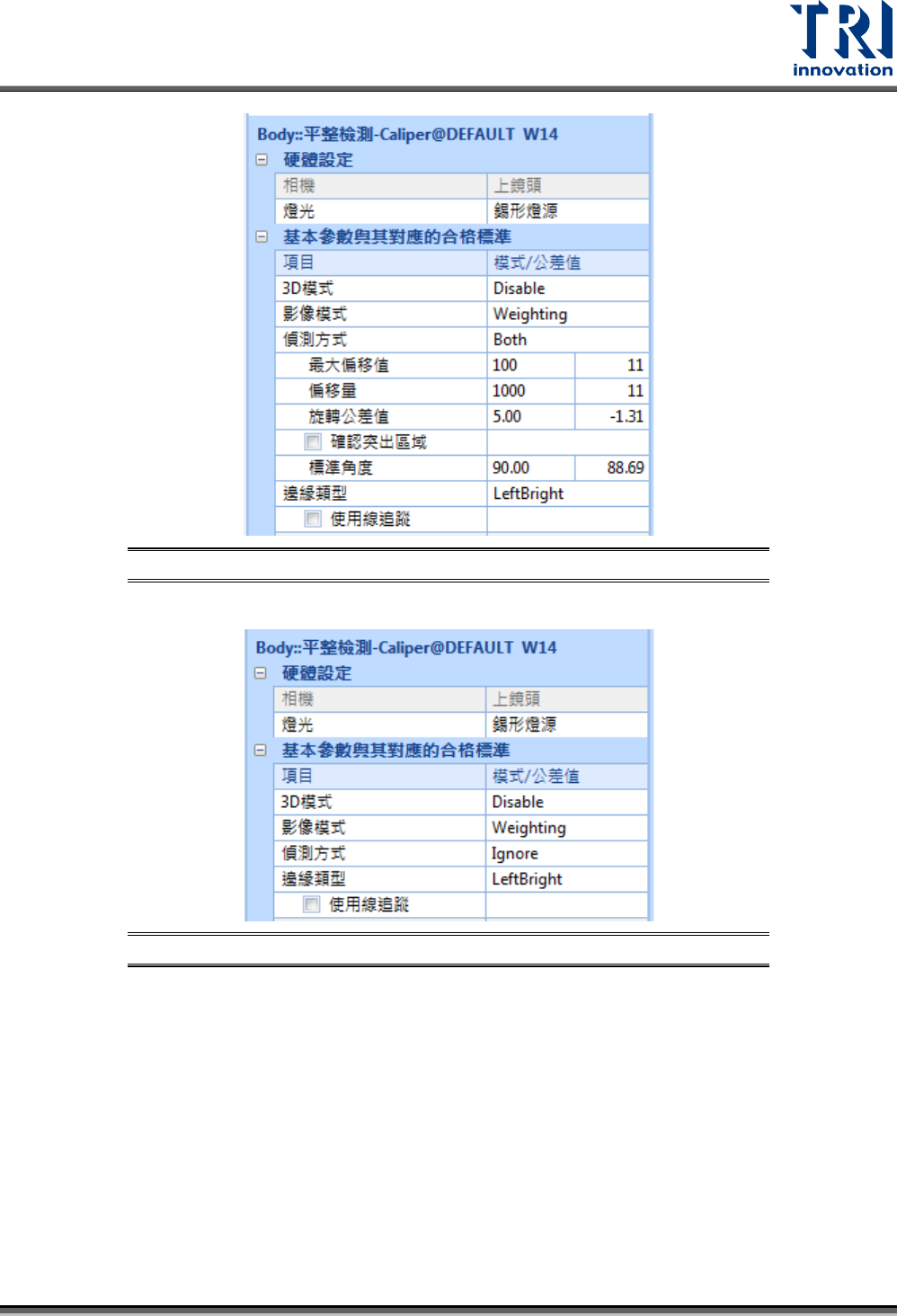

圖 204：平整檢測框 – 偵測方式 – Both
- Ignore：將檢測結果的邊界座標，取平均成為垂直或水平線段。
圖 205：平整檢測框 – 偵測方式 – Ignore
- MaxValue：檢測邊界點是否位於檢測框中心的正方向或者負方向的上下限內。若檢測
結果落在範圍內即為合格。
Test Research, Inc.
TR7700QE User Guide–Software 128

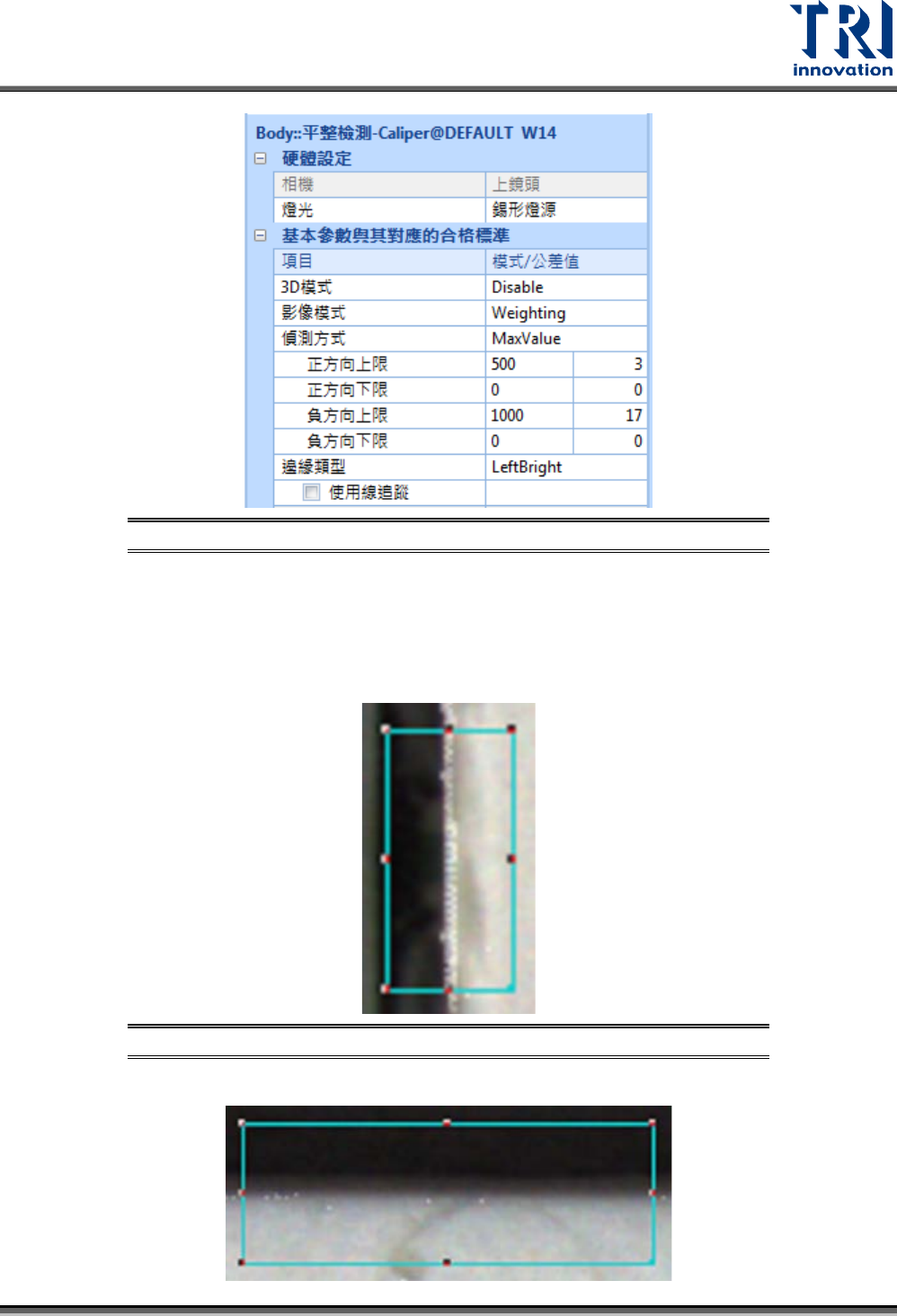

圖 206：平整檢測框 – 偵測方式 – MaxValue
• 正方向上限/下限：設定檢測框中心往右檢測的上/下限。
• 負方向上限/下限：設定檢測框中心往左檢測的上/下限。
邊緣類型：設定所切出邊緣的類型是左暗(LeftDark)、左亮(LeftBright)、下暗
(BottomDark)、下亮(BottomBright)或外圍由暗到亮(OutsideDarkToBright)。
當檢測的是垂直線段，請選擇左暗或左亮。如下範例為左暗的情況。
圖 207：平整檢測框 – 邊緣類型 – 左暗範例
當檢測的是水平線段，請選擇上暗或上亮。如下範例為左暗的情況。
Test Research, Inc.
TR7700QE User Guide–Software 129
圖 208：平整檢測框 – 邊緣類型 – 上暗範例
- Width：用於量測兩線段間的寬度。檢測結果落在標準寬度的公差值範圍內即為合格。
圖 209：平整檢測框 – 偵測方式 – Width
• 正/負公差值：設定標準寬度的正負公差值。
• 標準寬度：設定所欲量測寬度的標準值。
- WidthCenter：用來計算出兩線段間的中心線段位置。
圖 210：平整檢測框 – 偵測方式 – WidthCenter
• 使用標準寬度：當其中一邊對比過低時，會以另外一邊為基準，推算出中心線段
位置。
