圖 208：平整檢測框 – 邊緣類型 – 上暗範例
- Width：用於量測兩線段間的寬度。檢測結果落在標準寬度的公差值範圍內即為合格。

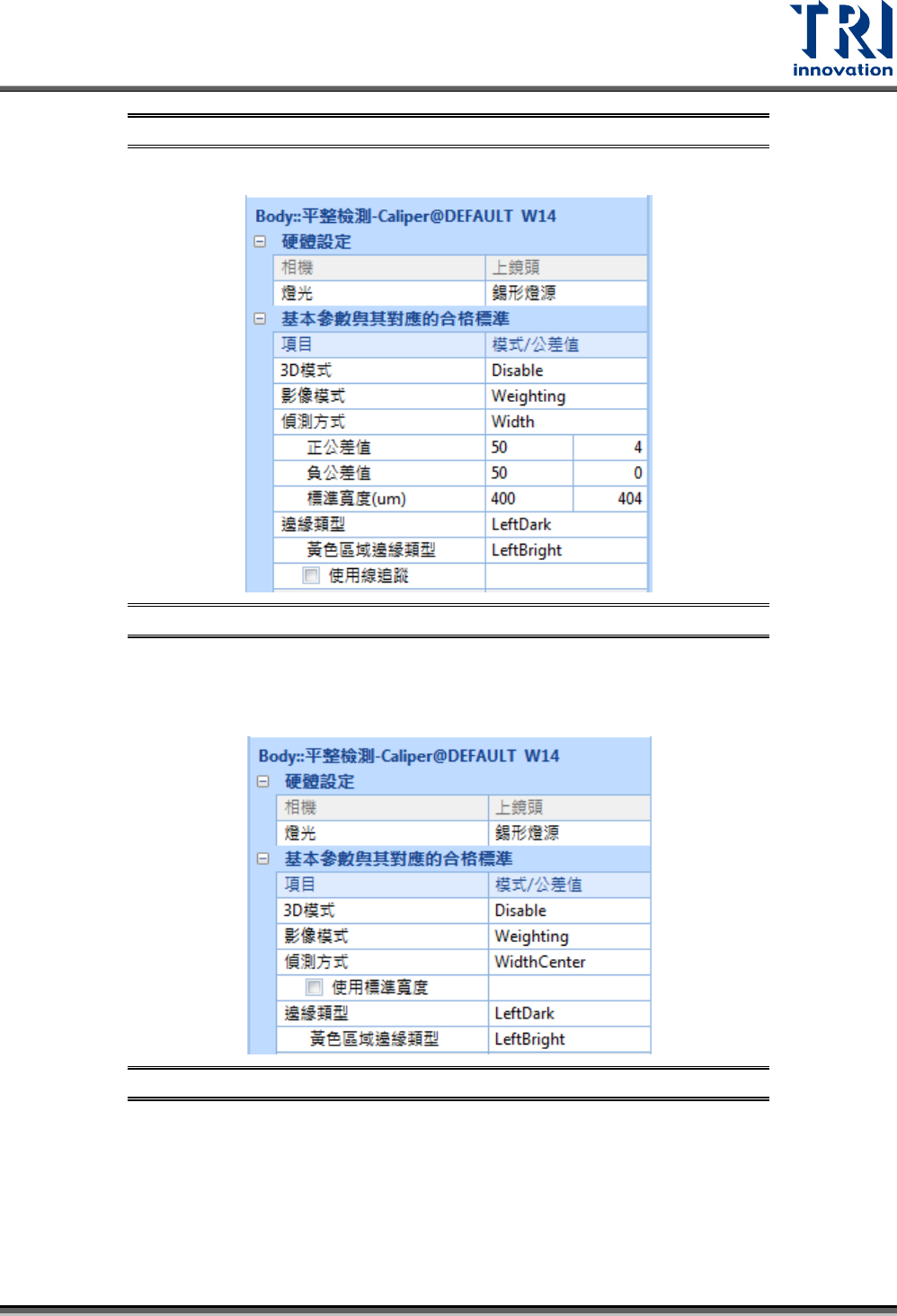

圖 209：平整檢測框 – 偵測方式 – Width
• 正/負公差值：設定標準寬度的正負公差值。
• 標準寬度：設定所欲量測寬度的標準值。
- WidthCenter：用來計算出兩線段間的中心線段位置。
圖 210：平整檢測框 – 偵測方式 – WidthCenter
• 使用標準寬度：當其中一邊對比過低時，會以另外一邊為基準，推算出中心線段
位置。
Test Research, Inc.
TR7700QE User Guide–Software 130
圖 211：平整檢測框 – 偵測方式 – WidthCenter 範例
- IncludedAngle：用來量測兩線段間的夾角。
圖 212：平整檢測框 – 偵測方式 – IncludedAngle
• 旋轉公差值：設定兩條指定邊緣的角度公差值。
• 標準角度：設定兩條指定邊緣的角度標準值。
邊緣類型：選擇綠色區域內的邊緣類型為左暗(LedtDark)、左亮(LeftBright)、下暗
(BottomDark)或者下亮(BottomBright)來辨識出第一條邊緣直線。
- 黃色區域邊緣類型：選擇黃色區域內的邊緣類型為左暗(LedtDark)、左亮(LeftBright)、
下暗(BottomDark)或者下亮(BottomBright)來辨識出第二條邊緣直線。如下圖所示，若
要進行夾角測試，須設定邊緣模式為左暗，並在黃色區域邊緣類型選擇左亮。
Test Research, Inc.
TR7700QE User Guide–Software 131

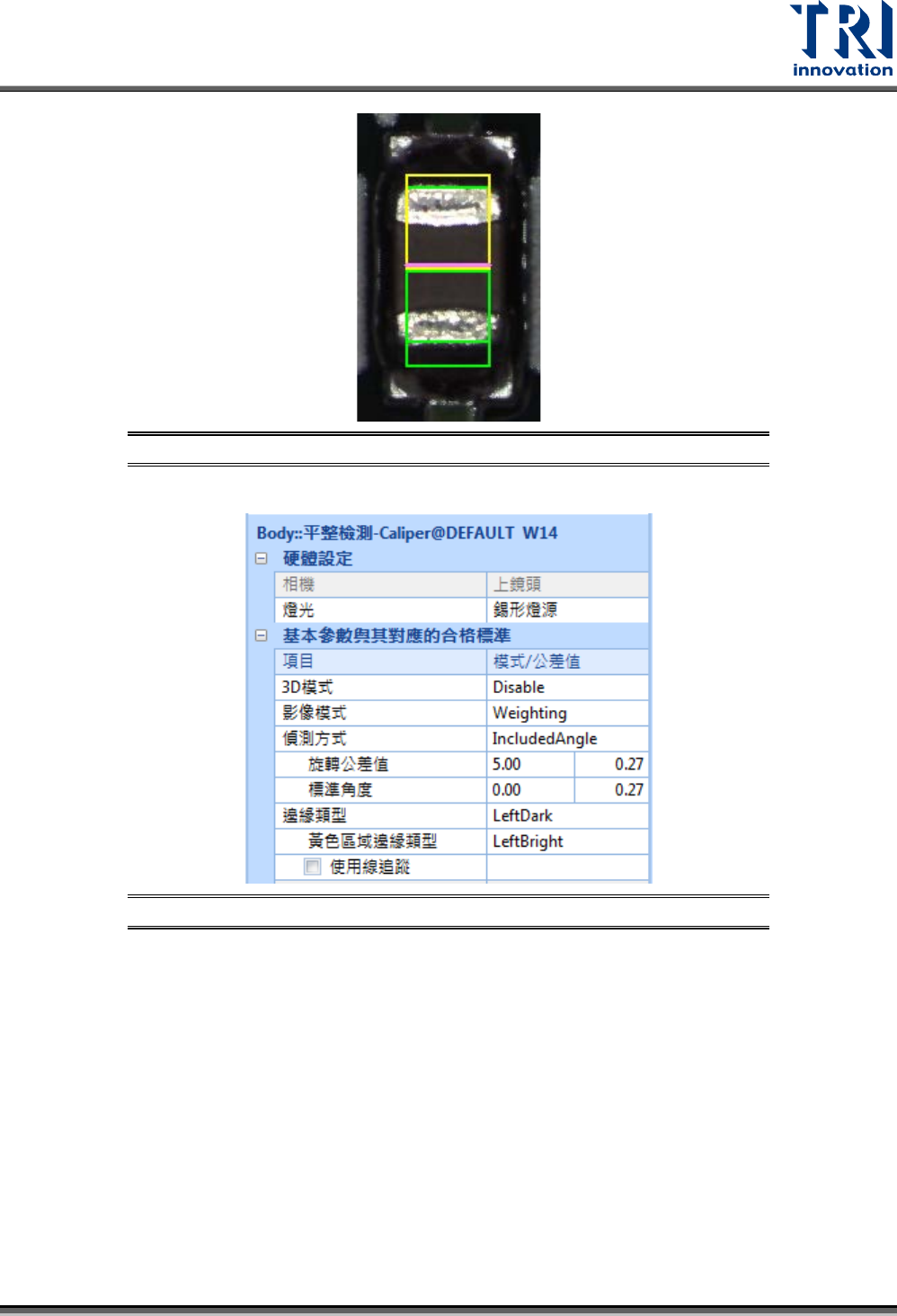

圖 213：平整檢測框 – 偵測方式 – IncludedAngle 區域設定說明

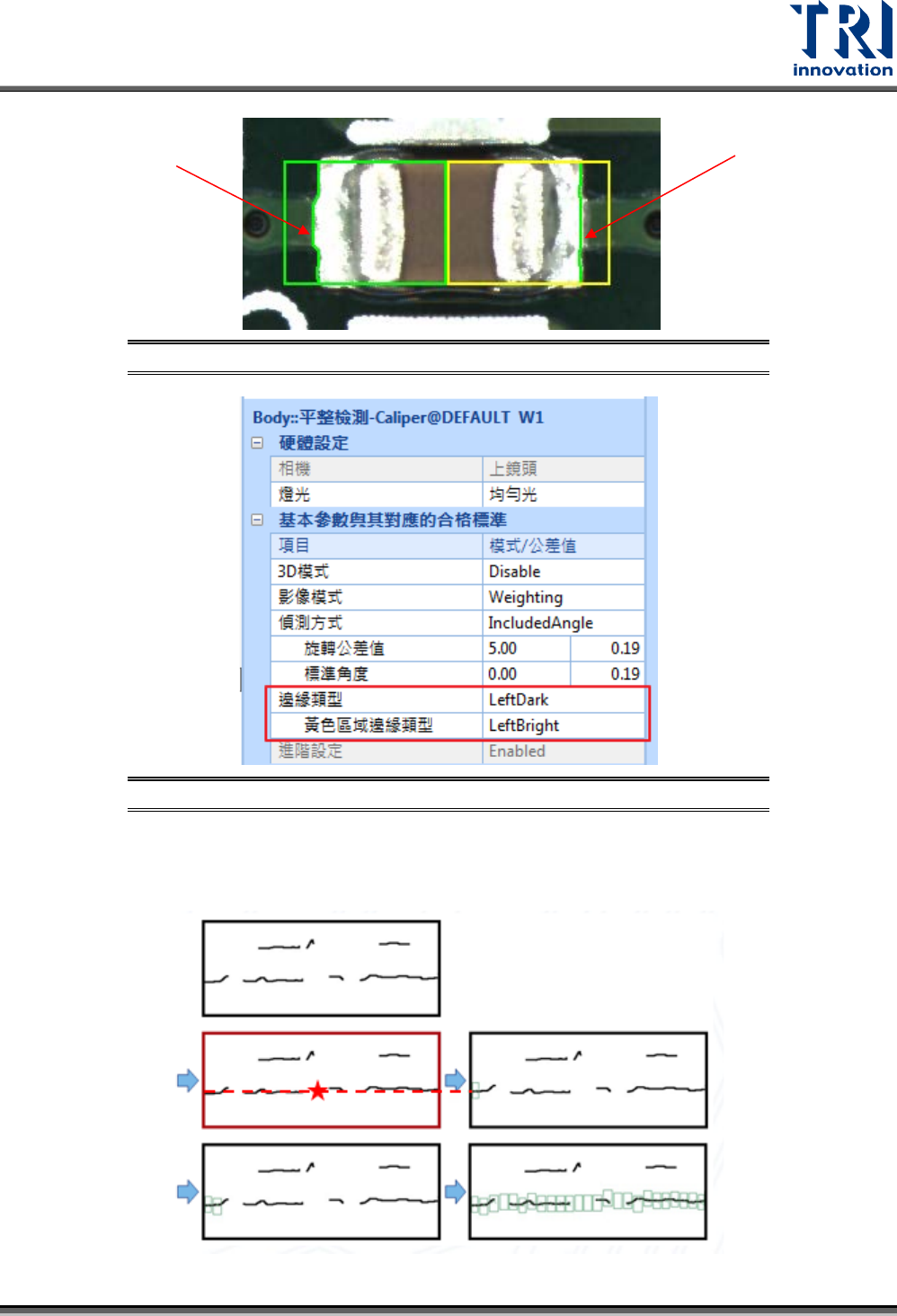

圖 214：平整檢測框 – 偵測方式 – IncludedAngle 黃色區域邊緣類型設定
使用線追蹤：系統會依據斷斷續續的不完整線段進行初定位動作，然後產生紅星標記的連
續線段。接著，會依據所設定的搜尋範圍(預設為 10 畫素)逐步向前推進搜尋，並同時更新
搜尋範圍中心，直到完成整個連續邊界。
第二邊緣
第一邊緣
