Test Research, Inc.
TR7700QE User Guide–Software 131
圖 213：平整檢測框 – 偵測方式 – IncludedAngle 區域設定說明
圖 214：平整檢測框 – 偵測方式 – IncludedAngle 黃色區域邊緣類型設定
使用線追蹤：系統會依據斷斷續續的不完整線段進行初定位動作，然後產生紅星標記的連
續線段。接著，會依據所設定的搜尋範圍(預設為 10 畫素)逐步向前推進搜尋，並同時更新
搜尋範圍中心，直到完成整個連續邊界。
第二邊緣
第一邊緣
Test Research, Inc.
TR7700QE User Guide–Software 132
圖 215：平整檢測框 – 進階功能 – 線追蹤功能說明示意圖
進階參數與其對應的合格標準：
忽略邊界極性：無論暗區到亮區，或者亮區到暗區都可以順利找出邊界線段。(勾選後線
段搜尋方式不受邊緣類型影響)
使用尾端比例(%)：忽略檢測框中間線段部分(凹凸而導致非直線狀態)，僅取設定百分比的
位置進行計算。預設是 30%，表示檢測框前後端 30%需計算直線，而中間黃框的部分代
表忽略的部分，如下圖所示。
圖 216：平整檢測框 – 進階功能 – 使用尾端比例
確認變異性：設定所偵測出來邊界的變異性允差。
確認剩餘資訊比例：設定除了所偵測出來邊界資訊外的剩餘資訊比例下限。當剩餘的資訊
比例大於最小比例(%)時，即為合格。
確認對比：檢查線段的平均對比值是否高於設定值。
- 最小平均對比：設定平均對比的最小值。
偵測外部邊緣：當檢測框內有多個邊界時，可以用此功能來選定想要的邊界。
- 偵測方向：設定想要偵測的邊界方向。
- 邊緣最小對比：設定最小邊緣對比差異，用來過濾模糊不清的邊界。
使用雜訊濾除功能：利用遞迴功能濾除不必要的雜點，直到設定的過濾門檻(邊界的標準
差)。
- 過濾門檻：設定偵測邊界的標準差門檻。
- 濾除方向：設定濾除雜訊的方向。
形態濾波：用來濾除干擾與雜訊，可應用在二值化影像或灰階影像(暈化效果)。預設為
Disabled，越下面的選項，其過濾效果越強，對影像的破壞程度也越大。
模糊濾波：與形態濾波類似，也是用來濾除雜訊，可應用在二值化影像或灰階影像。此功
能對於胡椒鹽類型雜訊的效果特別好。
Test Research, Inc.
TR7700QE User Guide–Software 133
真實邊界點：擷取更細微的資訊來顯示更真實的邊界點。
隨著父屬性框旋轉：使檢測框隨著父檢測框旋轉。
- 旋轉角度：設定隨著父屬性框旋轉的角度允差。
備註：此檢測框所量測出來的直線可供距離量測使用，詳細說明請參閱 6.5。
3.6.12 圓形檢測(Circle)框
1) 用途：量測物件外形是否為趨近圓形。
2) 檢測原理：利用量測出來圓的最大半徑及最小半徑來計算其真圓度。
3) 參數畫面與說明：

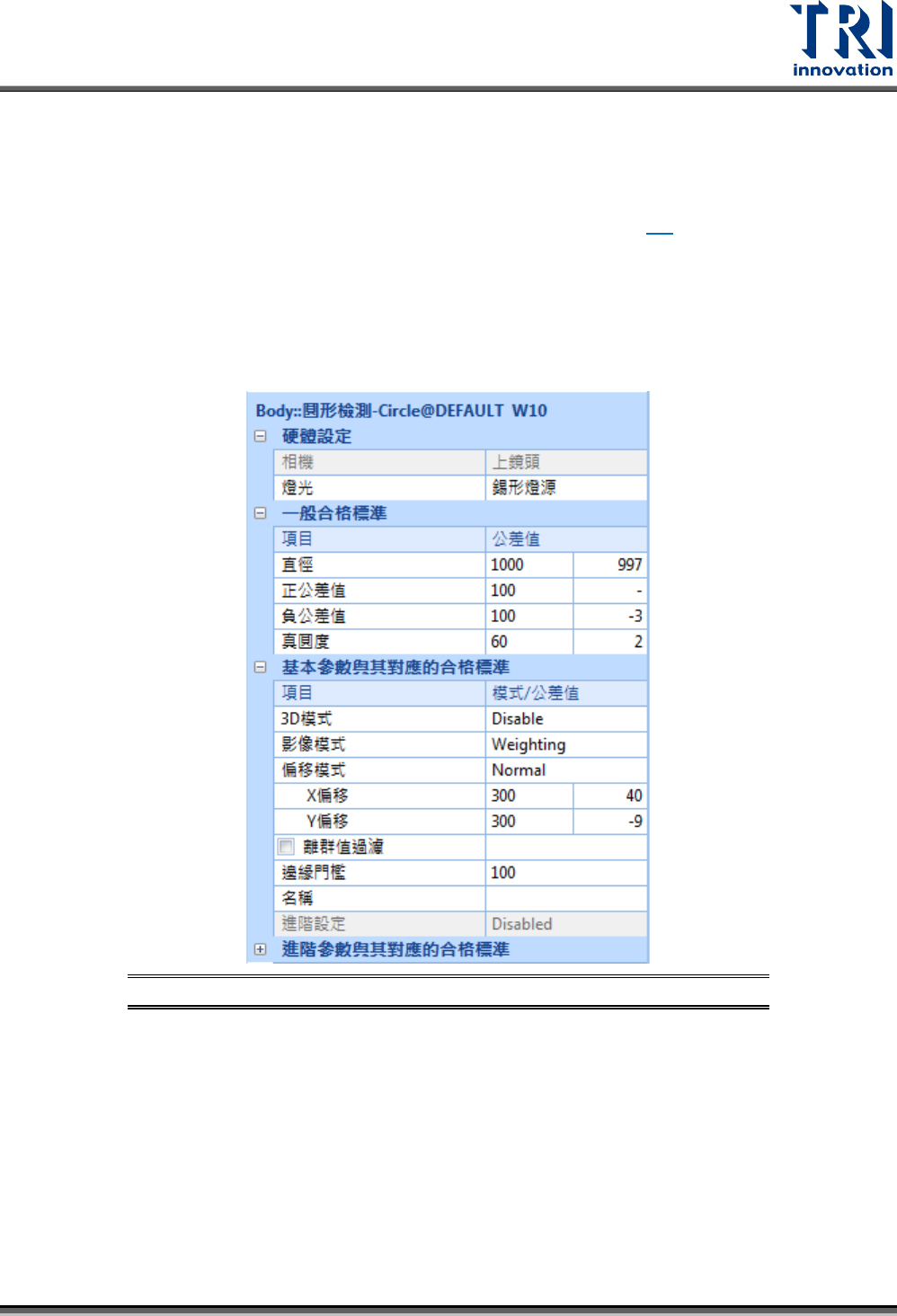

圖 217：圓形檢測框參數設定畫面
硬體設定：
相機：顯示目前檢測框所在的相機位置。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為均勻光。
一般合格標準：
直徑：設定直徑的標準尺寸(單位為 μm)。
正/負公差值：設定待測物直徑量測結果與標準直徑值的差異(單位為 μm)。當檢測結果小
於設定值為合格。
真圓度：利用所有邊緣點與圓心距離的標準差來計算真圓度，數值越小代表越接近正圓。
當檢測結果小於設定值視為合格。
