基本參數與其對應的合格標準：
3D 模式：開啟 3D 高度映射圖影像。
− 顯示模式：選擇以 2D 方式或者 3D 方式顯示。
影像模式：選擇影像的比對方式為權重法、色彩空間法或 RGB 法，預設為權重法。
偏移模式：選擇使用 Normal或 ShiftXY 模式來測試位移。
− Normal：可以個別設定 X 方向與 Y方向的偏移允差。
− ShiftXY：設定 X 與 Y方向的總位移量(X、Y 位移的平方根)的允差。
離群值過濾：過濾離群值(距離圓心太遠或者太近的邊緣)以計算出更佳的圓心位置。此功
能適用於破碎的圓形或者圓外有突出物。
− 過濾門檻：當設定值越小，將會過濾掉更多的離群邊緣。

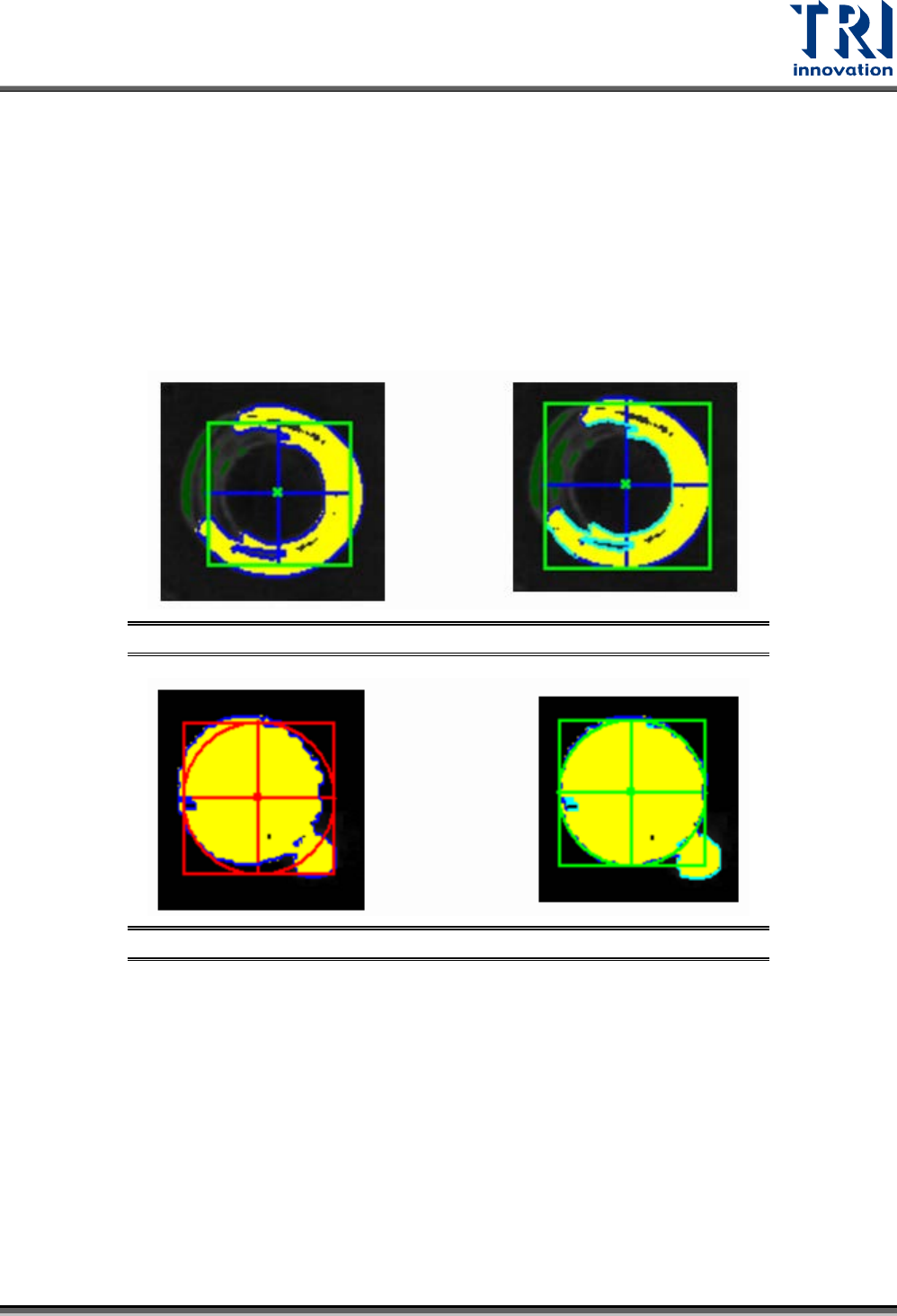

圖 218：離職群過濾功能範例 1 – 不開啟(左)/開啟(右)
圖 219：離職群過濾功能範例 2 – 不開啟(左)/開啟(右)
邊緣門檻：設定找出圓周邊緣的灰階差異值(當灰階值超過設定的區域才會變視為邊界)。
進階參數與其對應的合格標準：
標準參考：依照設定的直徑往內/往外去找出最適當的圓。
− 邊緣(%)：設定往內/往外找圓的容許值。
− 方向：選擇搜尋圓邊緣的方向。
Test Research, Inc.
TR7700QE User Guide–Software 135
圖 220：標準參考範例
自動填補孔洞：填補被圍繞的空洞以計算出更佳的圓心位置。
重現性最佳化：以圓心為中心，每一個區間搜尋一次，來找出對比最佳的線段來當作圓周。
− 檢測目標：選擇要檢測的目標為內圓還外圓。
− 邊緣類型：選擇圓的特徵為外部亮或暗。
− 搜尋範圍：設定每一個檢測區段的大小。
− 區間：設定每一個檢測區段的間距。

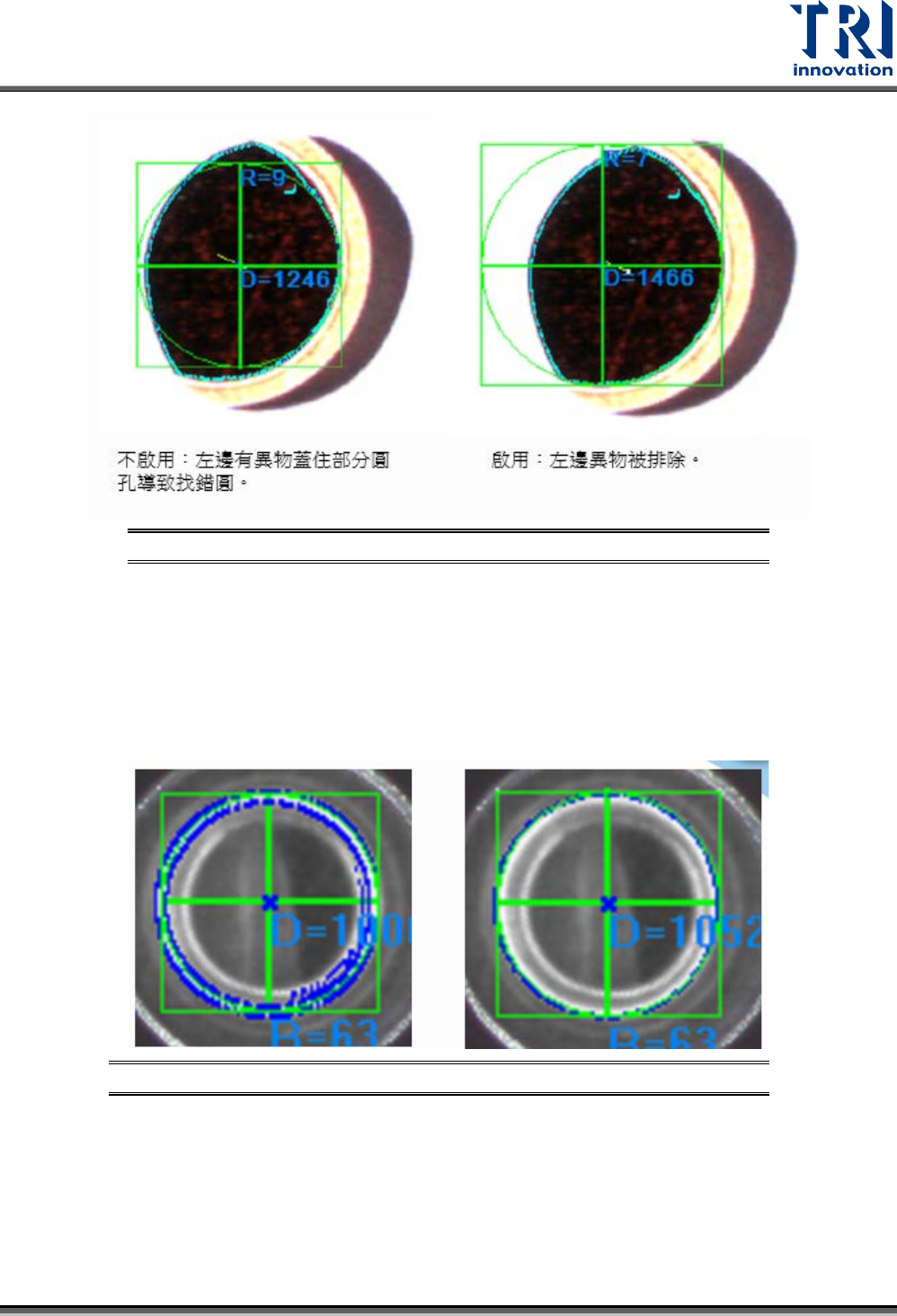

圖 221：重現性最佳化功能範例 – 不開啟(左)/開啟(右)
同心圓模式：清除內圓的邊緣來計算真圓度。
− 檢測目標：選擇要檢測的目標為內圓還外圓。
Test Research, Inc.
TR7700QE User Guide–Software 136
圖 222：同心圓模式功能範例 – 不開啟(左)/開啟(右)
真圓度公差(um)：設定濾除掉檢測圓週圍的雜訊以提升檢出的真圓度。
圖 223：真圓度公差功能範例 – 不開啟(左)/開啟(右)
偵測橢圓：檢測橢圓內長短軸的長度。
− 長軸：設定橢圓長軸標準長度。
− 短軸：設定橢圓短軸標準長度。
− 類型：設定橢圓的類型是 Normal(標準橢圓)或者 Playground(操場圓)。
• 遮罩比例(%)：設定左右遮罩比例(%)。
