Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 137 圖 224 ：偵測橢圓 – N orma l 範例 圖 225 ：偵測橢圓 – Playground 範例 確認圓周：檢測圓周的 完整度。 − 比例 (% ) ：設定完整度的比例下限 。
Test Research, Inc.
TR7700QE User Guide–Software 136
圖 222：同心圓模式功能範例 – 不開啟(左)/開啟(右)
真圓度公差(um)：設定濾除掉檢測圓週圍的雜訊以提升檢出的真圓度。
圖 223：真圓度公差功能範例 – 不開啟(左)/開啟(右)
偵測橢圓：檢測橢圓內長短軸的長度。
− 長軸：設定橢圓長軸標準長度。
− 短軸：設定橢圓短軸標準長度。
− 類型：設定橢圓的類型是 Normal(標準橢圓)或者 Playground(操場圓)。
• 遮罩比例(%)：設定左右遮罩比例(%)。
Test Research, Inc.
TR7700QE User Guide–Software 137

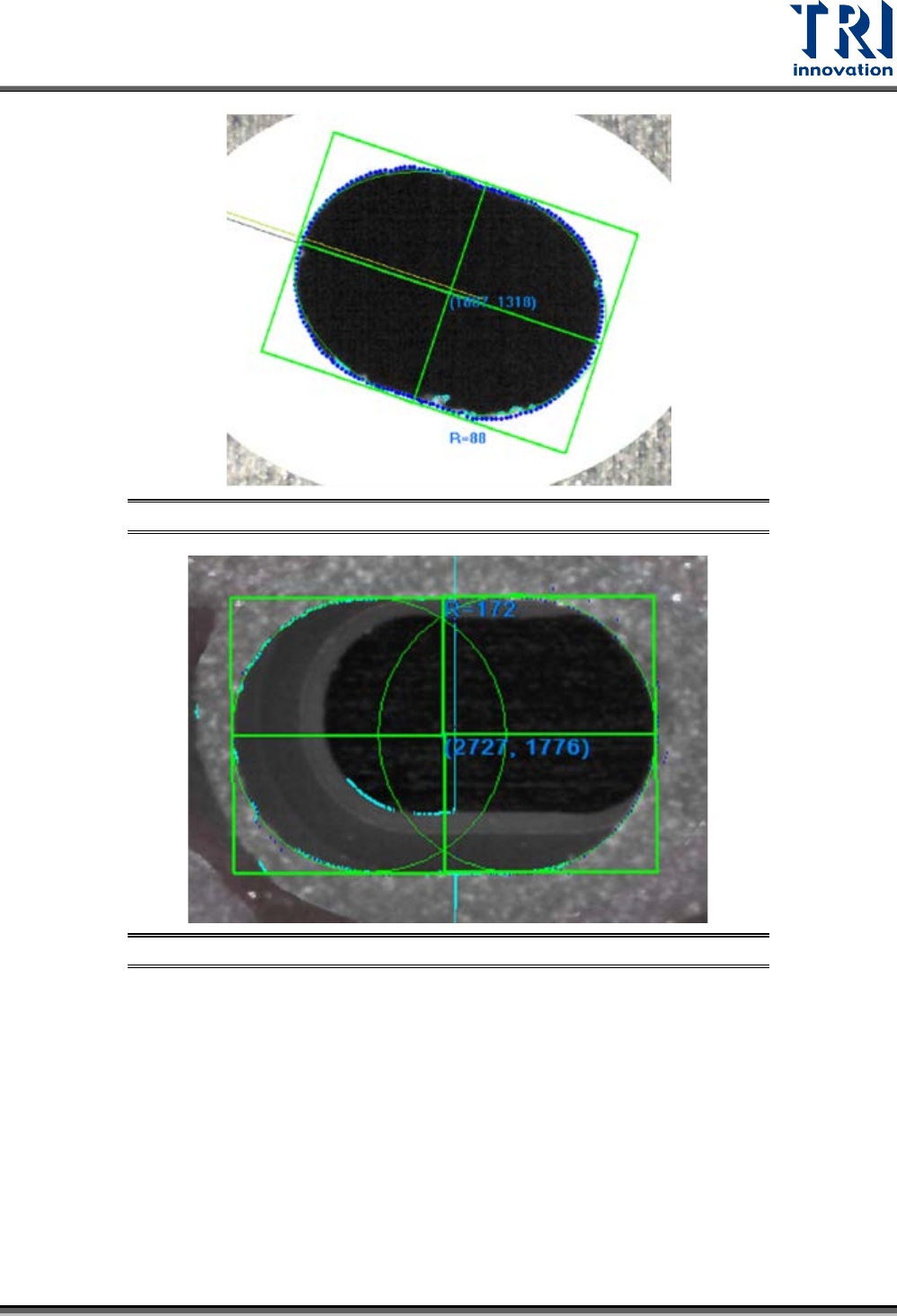

圖 224：偵測橢圓 – Normal 範例
圖 225：偵測橢圓 – Playground 範例
確認圓周：檢測圓周的完整度。
− 比例(%)：設定完整度的比例下限。
Test Research, Inc.
TR7700QE User Guide–Software 138

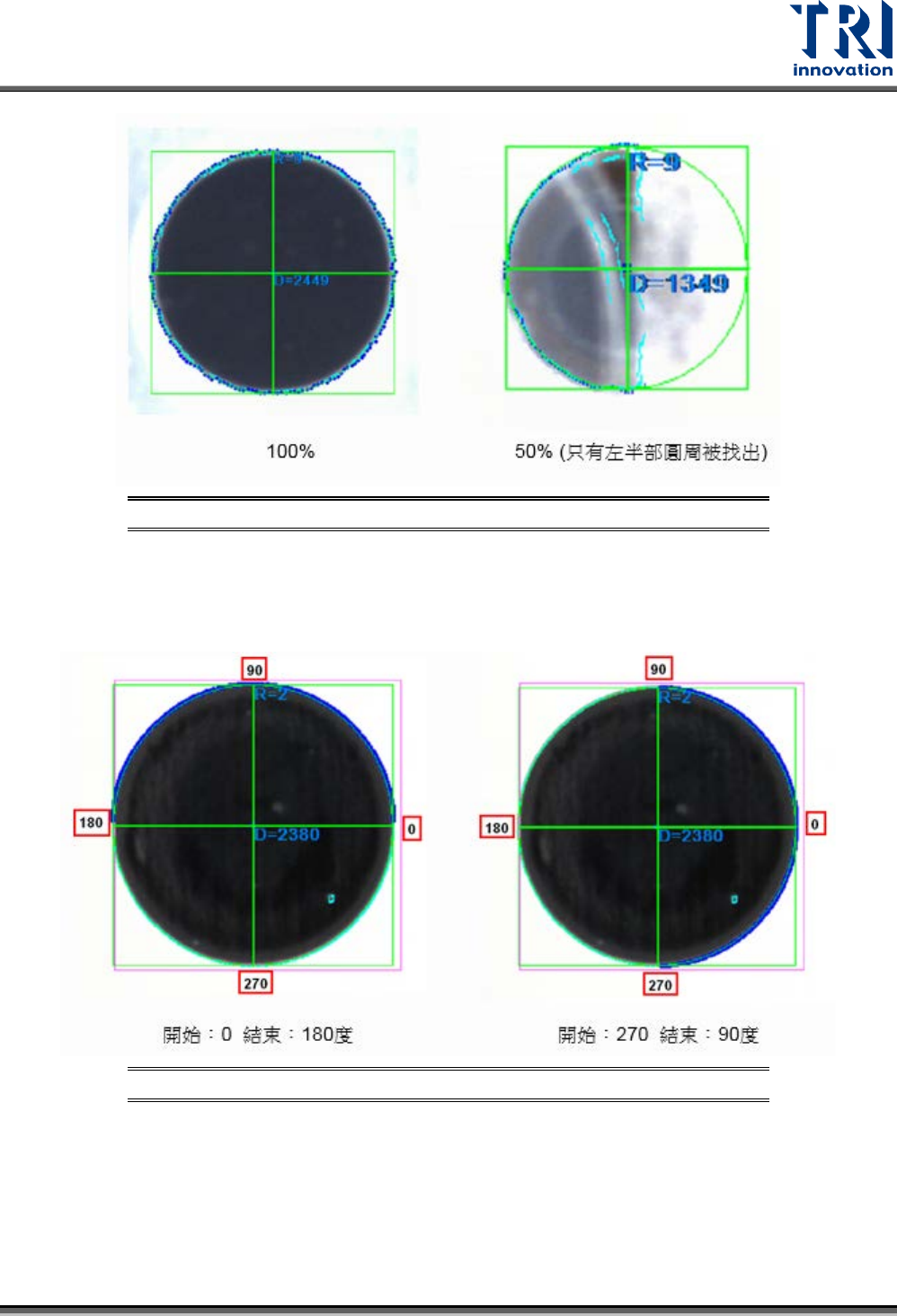

圖 226：確認圓周範例
檢測範圍(角度) ：設定圓的檢測範圍。
− 開始：設定檢測的起始角度。
− 結束：設定檢測的終止角度。
圖 227：檢測範圍 (角度)範例
形態濾波：用來濾除干擾與雜訊，可應用在二值化影像或灰階影像(暈化效果)。預設為
Disabled，越下面的選項，其過濾效果越強，對影像的破壞程度也越大。
3.6.13 色碼檢測(Color Bar)框
1) 用途：用來檢測色碼電阻是否正確。
