Test Research, Inc.
TR7700QE User Guide–Software 140
圖 230：在代料影像編輯區選擇[元件色彩]
步驟3. 利用 在原圖區選擇元件本體的色彩。
步驟4. 當參數設定正確時，檢測結果會如下圖所示。
圖 231：色碼檢測框檢測結果
步驟5. 若檢測結果不佳，使用者可以利用代料影像編輯區的下拉視窗，分別設定各色環的顏
色。
圖 232：手動設定元件色環色彩
3.6.14 輪廓檢測(Contour)框
1) 用途：主要用來檢測金手指上的缺陷。
2) 檢測原理：利用影像教導的標準影像與待測物影像進行比對，找出待測影像的深度等相關資
訊作為檢測判斷依據，並將有瑕疵的部分標示於影像上。
3) 參數畫面與說明：
Test Research, Inc.
TR7700QE User Guide–Software 141
圖 233：輪廓檢測設定畫面
硬體：
相機：顯示目前檢測框所在的相機位置。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為錫形燈源。
一般合格標準：
影像模式：選擇影像的比對方式為權重法、色彩空間法或 RGB 法，預設為權重法。
檢測模式：選擇使用 Pattern 模式或者 Edge 模式。
輪廓向內/外上限：設定金手指輪廓向內/向外長度的限制。假如金手指邊緣往內/外有連續
超過設定長度的區塊，即判定為不良 (預設 30μm)。
輪廓凹凸面積上限：設定凹陷與凸出的最小缺陷面積。當檢測結果大於設定值時，即為不
良。
異物最大面積：設定異物的最大面積。當檢測結果大於設定值時，即為不良。
區塊數量：檢測區塊數量是否與教導的數量相同。當檢測結果不同於設定值時，即為不良。
進階參數與其相對應的合格標準：
輪廓向內/外遮罩：找到的金手指輪廓往內/外多少長度去進行遮罩動作。如下圖所示，左
圖的紅色線條為系統找到的金手指輪廓邊緣，右圖的藍色線條表示向內遮罩，而紫色線條
Test Research, Inc.
TR7700QE User Guide–Software 142
表示向外遮罩。

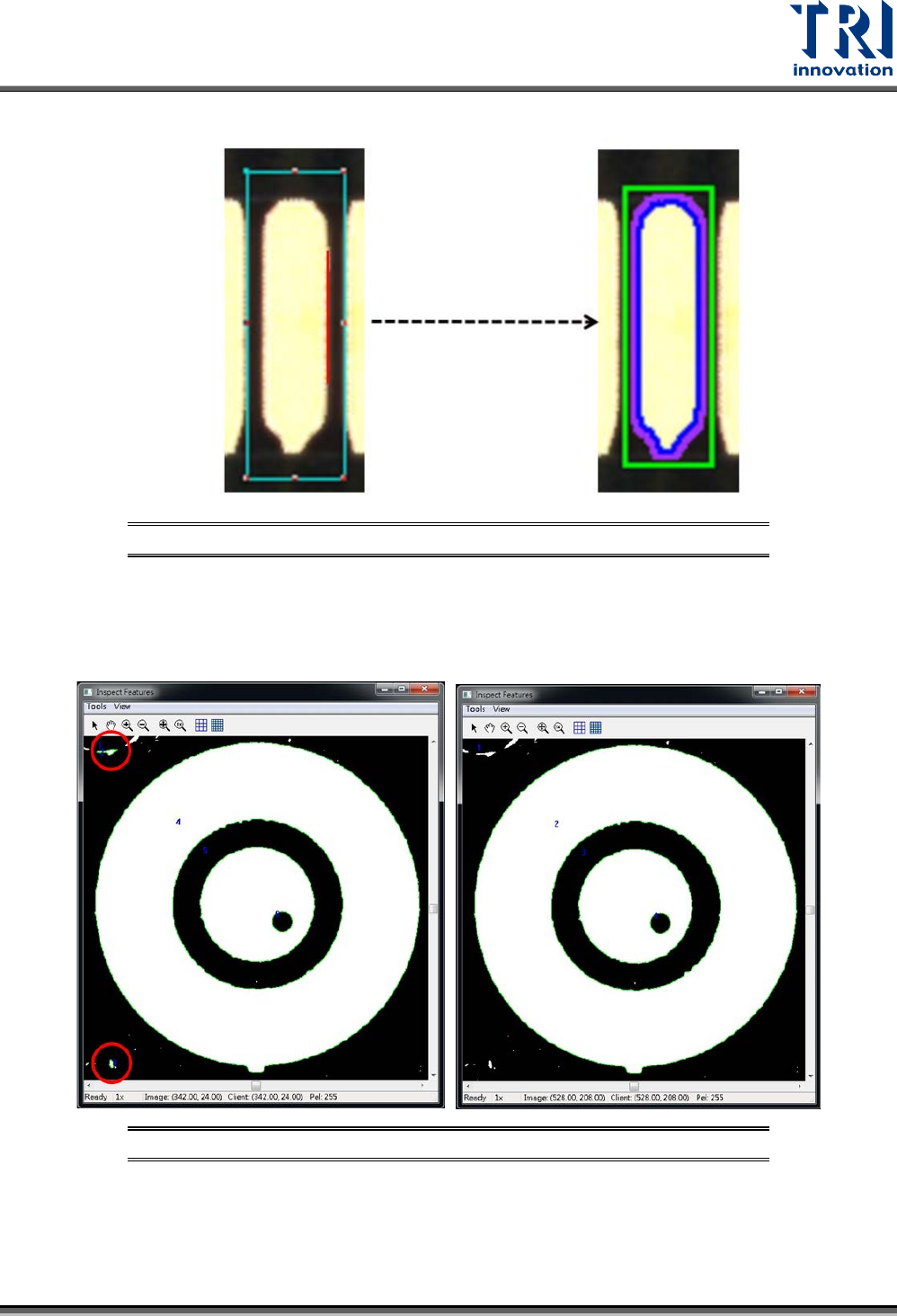

圖 234：低內/外部遮罩說明
最大教導區塊數量：設定教導區塊數量的最大值，超過的部分其區塊將不會被教導。
最小教導面積：設定作為教導影像中區塊的最小面積(預設 5000μm)。如下圖所示，若設
定為 2000μm 時，邊緣的碎小異物也會被加到教導的標準影像中(如左下圖)。此時，使用
者須設定為 12000μm，將較佳的影像教導成為標準影像進行待測物的比對(如右下圖)。
圖 235：教導面積下限說明圖示
異物檢測：設定進行外部異物的檢測。若沒有勾選時，如左下圖所示，外部的異物不會被
列入區塊面積內進行比對計算。若有勾選時，如右下圖所示，外部的異物將會被列入區塊
面積內進行比對計算。
