圖 236：異物檢測說明圖示
區塊確認：啟用區塊數量確認功能。
內部對位：依據教導的影像進行自動對位動作。
檢視字元搜尋範圍：當教導影像後，系統會針對每個字元新增獨立的檢測框並有各自的檢
測範圍。當字體超過搜尋範圍時，可以藉由增加搜尋範圍來得到更佳的檢測結果。

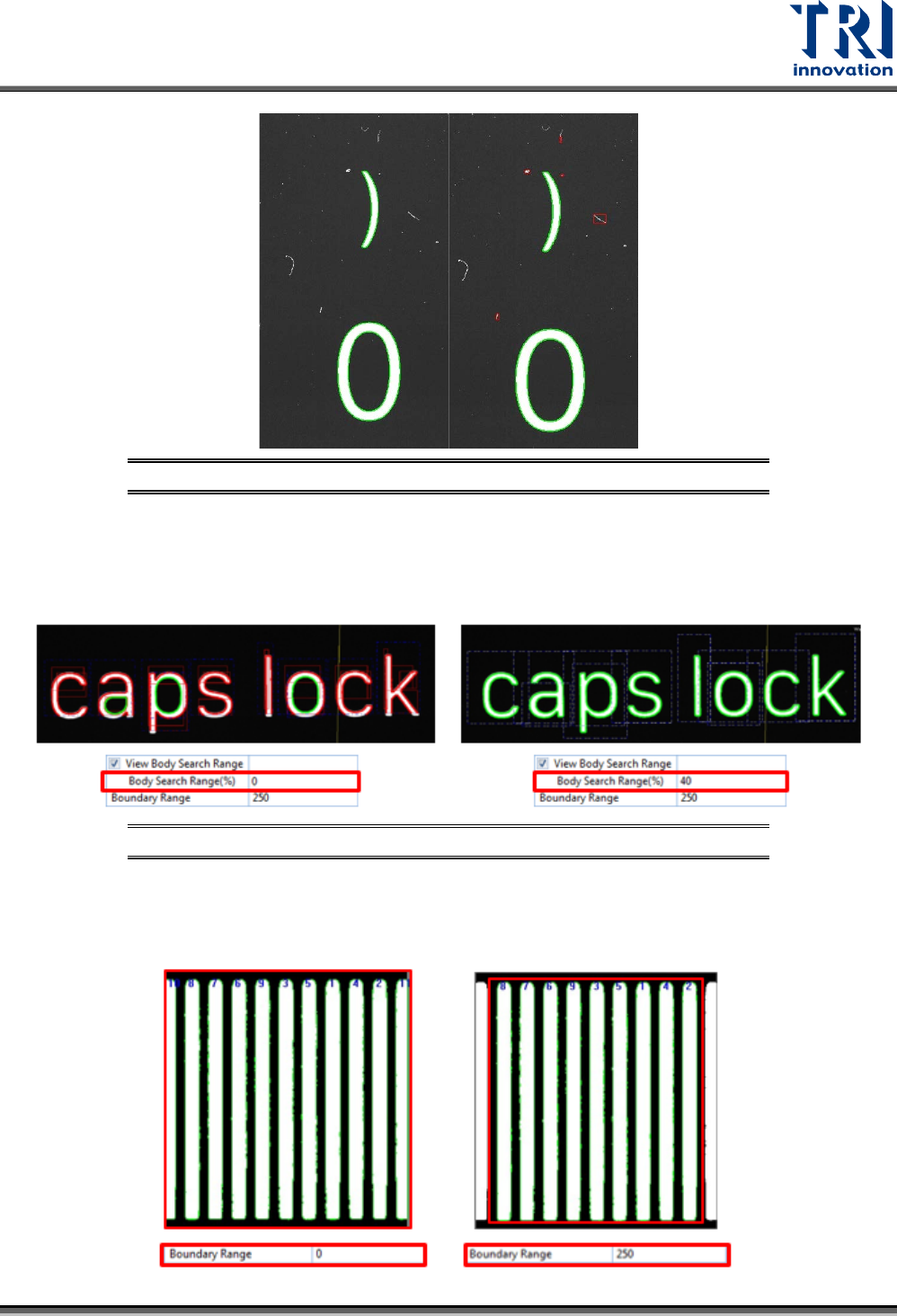

圖 237：檢視字元搜尋範圍範例
邊界範圍：FOV 影像邊界往內濾除的範圍(預設 250μm)。此功能是在避免當教導的影像
邊緣有不完整的金手指區塊而導致誤判。如左下圖為為設定此參數為 0 時，而右下圖為設
定此參數為 250 時。
Test Research, Inc.
TR7700QE User Guide–Software 144
圖 238：邊界範圍說明圖示
3.6.15 邊緣計數(Edge)框
1) 用途：用來檢測元件的邊緣缺陷。
2) 檢測原理：利用影像中的色彩來計算元件的邊緣數量。
3) 參數畫面與說明：

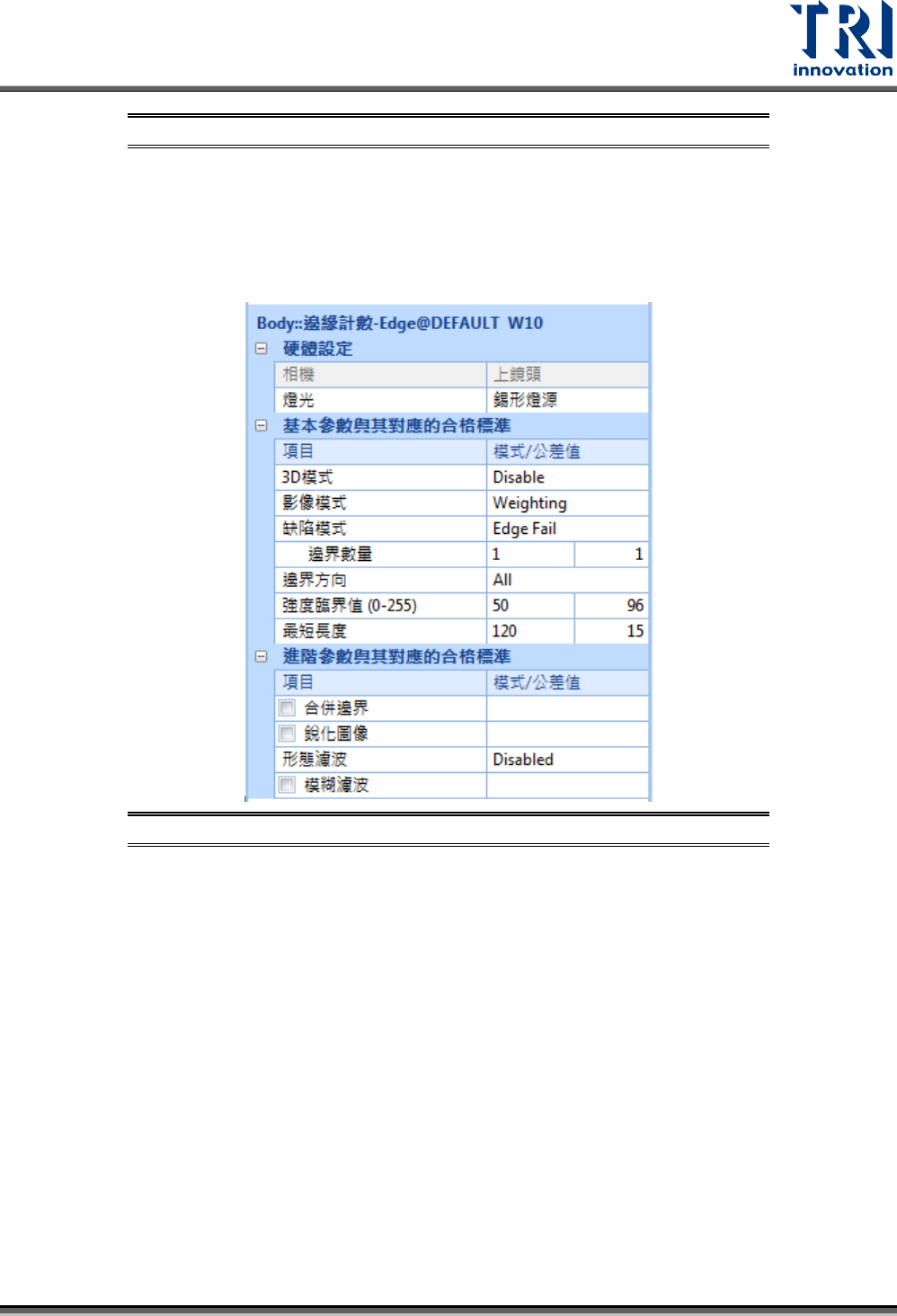

圖 239：邊數計算框參數設定畫面
硬體設定：
相機：顯示目前檢測框所在的相機位置。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為錫形燈源。
基本參數與其對應的合格標準：
3D 模式：開啟或關閉 3D 模式。
− 顯示模式：選擇使用 2D Image 或者 3D HeightMap。
影像模式：選擇影像的比對方式為權重法、色彩空間法、RGB 法，預設為權重法。
缺陷模式：設定有符合設定邊界條件為 Edge Fail、Edge Pass 或者 Edge gradient。
− Edge gradient：計算檢測框內色彩轉換成梯度數值後的數值總合。其色彩梯度與數值
的關係如下。
Test Research, Inc.
TR7700QE User Guide–Software 145

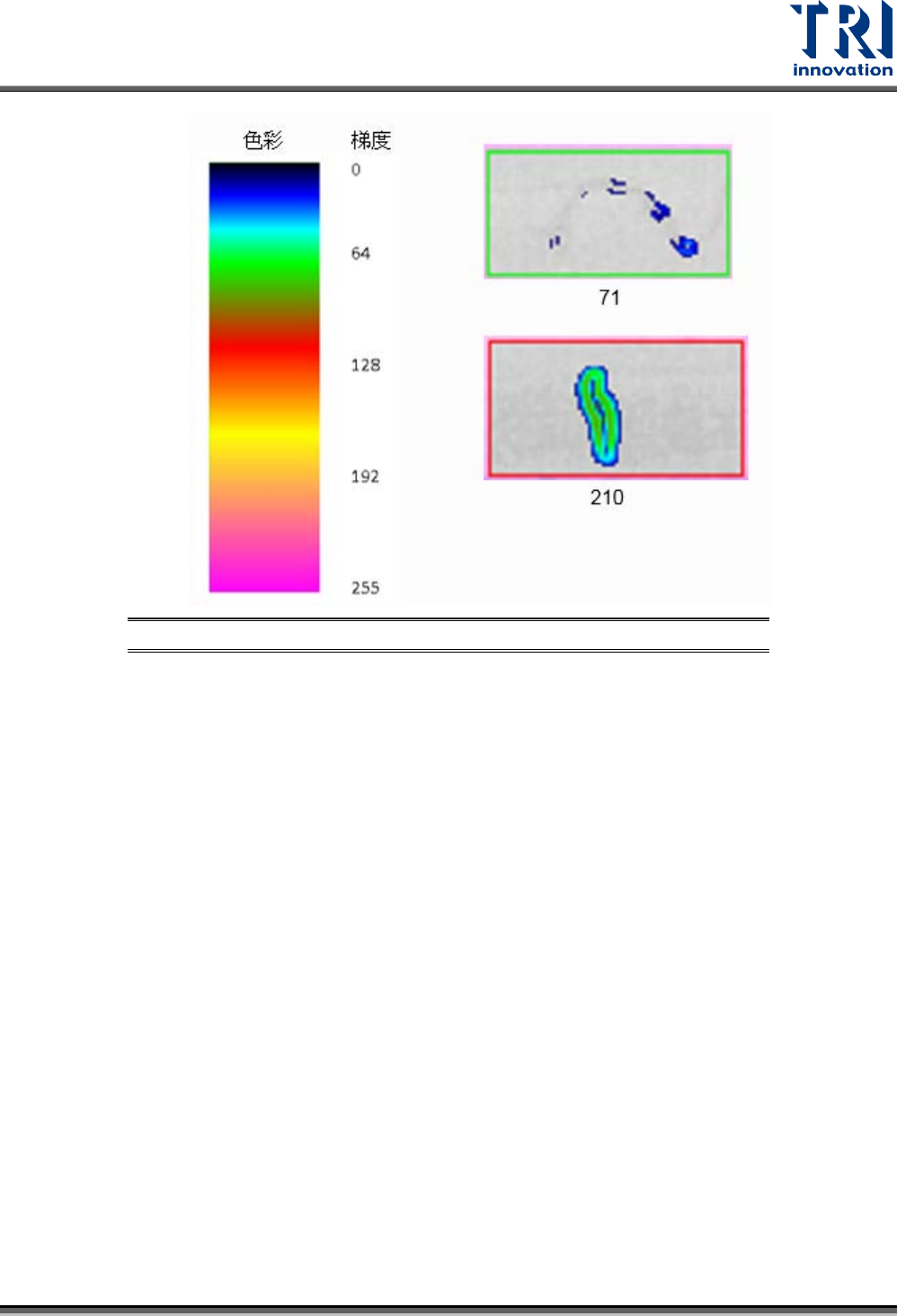

圖 240：Edge Gradient 的色彩梯度與數值對照表
邊界數量：設定檢測框內的邊界數量的允差，預設值為 1。
邊界方向：設定檢測的方向，有 All、Horizontal 和 Vertical 三種可以選擇。
強度臨界值 (0-255)：設定強度臨界值。當值設定越小，靈敏度會越高(雜訊會增加)。
最短長度：設定邊界最小的長度。若檢測值長度小於設定值的邊界將不列入計算。
進階參數與其相對應的合格標準：
合併邊界：可將設定距離內的邊界合併，長度累加，視為同一個邊界。
− 最小合併距離：設定最小合併距離。當小於此設定值的線段長度，將被合併為一個邊
界。
− 最小群組後長度：設定邊界合併後的邊界總合的最小值。當合併後的線段大於此長度，
才可視為邊界。
銳化圖像：強化圖像的灰階梯度來讓邊緣更明顯。
形態濾波：用來濾除干擾與雜訊，可應用在二值化影像或灰階影像(暈化效果)。預設為
Disabled，越下面的選項，其過濾效果越強，對影像的破壞程度也越大。
模糊濾波：與形態濾波類似，也是用來濾除雜訊，可應用在二值化影像或灰階影像。此功
能對於胡椒鹽類型雜訊的效果特別好。
3.6.16 角點偵測(Featurepoint)框
1) 用途：偵測影像中文字的特徵點缺陷。
2) 檢測原理：透過影像處理與偵測方式，來檢測印刷文字在指定方向的缺陷。
3) 參數畫面與說明：
