內部定位：依照當下檢測框的位置進行定位檢測動作。
文字管理：點選後進入字型管理者介面，如下圖所示。
圖 256：文字管理介面
− 總字元數 ：設定檢測框內字串的字元總數。
− ：設定字元的方向性，以使用者直接看到的方向來定義即
可。
− 字元設定區：設定可容許的字元，" * " 代表都任何字體都可接受。
− 字型庫：顯示已經新增的所有字元影像與相對應文字。
選擇待測字元數
設定文字角度
待測影像
字型庫
字元設定區
字元切割區
Test Research, Inc.
TR7700QE User Guide–Software 157
− 字元切割區：
圖 257：文字管理 – 字元切割區
− 切割文字：自動搜尋可切割的字元區域。
− 新增文字：手動進行多個字元的切割並新增動作，點選後會出現如下圖的介面。
圖 258：文字管理 – 新增文字
Test Research, Inc.
TR7700QE User Guide–Software 158
• 字元：手動輸入要切割並新增的文字。如圖中範例所示，???820 表示僅切割後三
碼 820 新增至字型庫。
• 完成：執行新增字元設定動作。
• 取消：取消新增字元設定動作，並跳回文字切割區介面。
− 刪除文字：手動刪除已設定的字型庫，點選後會出現如下圖的介面。

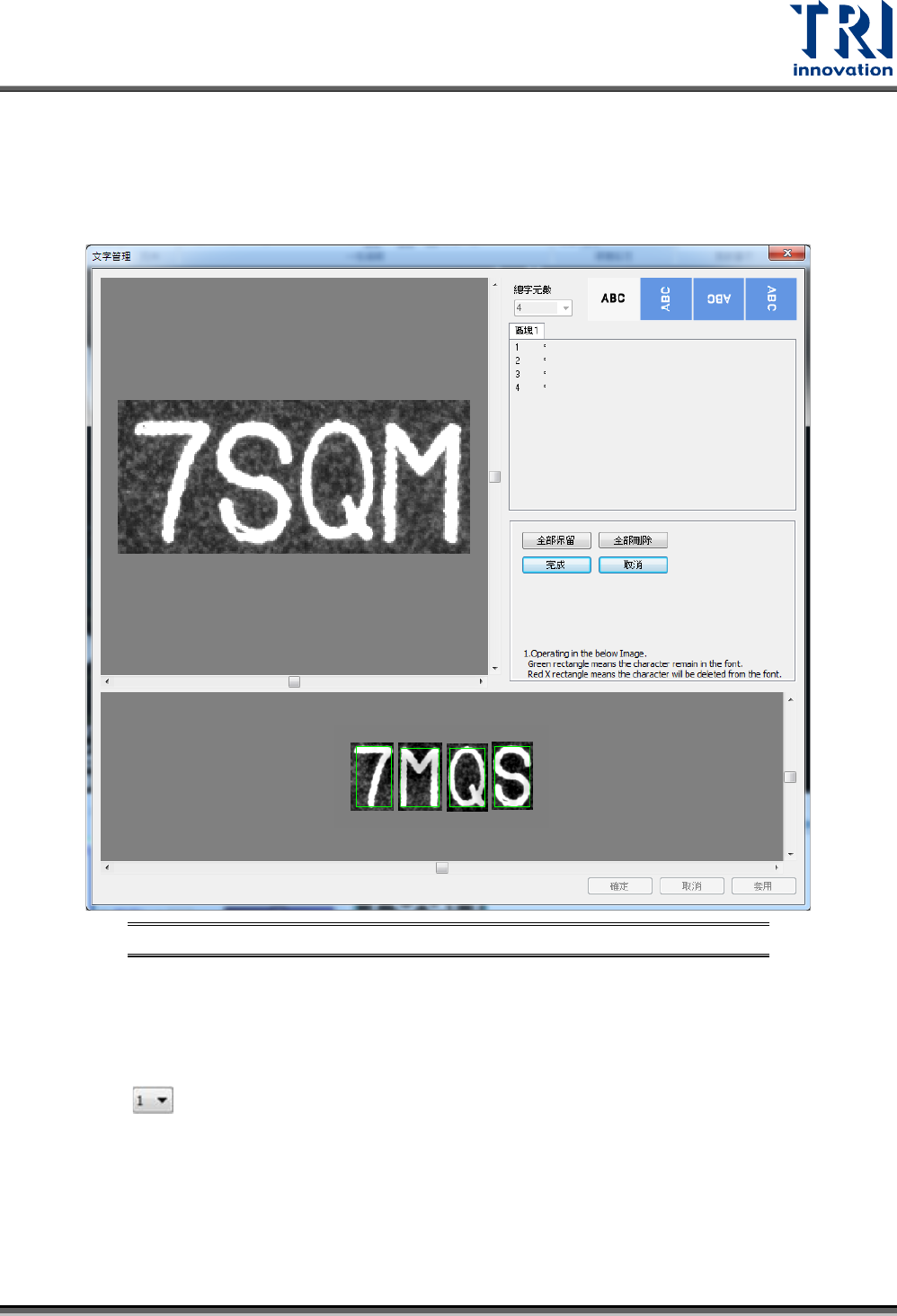

圖 259：文字管理 – 刪除文字
• 全部保留：保留在字型庫所選擇的文字。
• 全部刪除：刪除在字型庫所選擇的文字。
• 完成：執行刪除字元設定動作。
• 取消：取消刪除字元設定動作，並跳回字元切割區介面。
− ：手動新增單一字元。選擇 1即表示選擇文字中最左邊的第一個字元。
− 名稱：設定數字所選擇字元的名稱。
− 增加單一文字：將此字元切割並新增至字型庫。
− 使用標準字庫：勾選開啟使用標準字型庫，目前預設字型有 Arial、Arial Narrow、
Courier New、Time New Roman 等四種。
− 文字顏色：設定文字為黑色或白色。
− 多重區塊：可以設定多個不同的文字區塊來辨識。
