Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 159 注意事項： 操作說明： 第一次新增 OCR 框 後儘管 每個字元檢測結果都是 正確，仍需手動在字元 設定區輸入正確 的字元，因為這樣才可 以順利地教導系統 字元的排序文法， 以提升檢測 速度與 正確性。 檢測框選取技巧： 1. 文字面可能是印刷或雷 刻，選擇最佳光源 可提升辨識效果。 2. 框的尺寸是文字…
Test Research, Inc.
TR7700QE User Guide–Software 158
• 字元：手動輸入要切割並新增的文字。如圖中範例所示，???820 表示僅切割後三
碼 820 新增至字型庫。
• 完成：執行新增字元設定動作。
• 取消：取消新增字元設定動作，並跳回文字切割區介面。
− 刪除文字：手動刪除已設定的字型庫，點選後會出現如下圖的介面。
圖 259：文字管理 – 刪除文字
• 全部保留：保留在字型庫所選擇的文字。
• 全部刪除：刪除在字型庫所選擇的文字。
• 完成：執行刪除字元設定動作。
• 取消：取消刪除字元設定動作，並跳回字元切割區介面。
− ：手動新增單一字元。選擇 1即表示選擇文字中最左邊的第一個字元。
− 名稱：設定數字所選擇字元的名稱。
− 增加單一文字：將此字元切割並新增至字型庫。
− 使用標準字庫：勾選開啟使用標準字型庫，目前預設字型有 Arial、Arial Narrow、
Courier New、Time New Roman 等四種。
− 文字顏色：設定文字為黑色或白色。
− 多重區塊：可以設定多個不同的文字區塊來辨識。
Test Research, Inc.
TR7700QE User Guide–Software 159
注意事項：
操作說明：
第一次新增 OCR 框後儘管每個字元檢測結果都是正確，仍需手動在字元設定區輸入正確
的字元，因為這樣才可以順利地教導系統字元的排序文法，以提升檢測速度與正確性。
檢測框選取技巧：
1. 文字面可能是印刷或雷刻，選擇最佳光源可提升辨識效果。
2. 框的尺寸是文字切割的參考依據之一，約略等於整體字串大小。
3. 調整權重突顯文字面，同時也要避免背景雜訊增加。
4. 搜尋範圍可以容忍涵蓋到其他字串影像(預設三行以內)，並依據文法定義(Grammar)
找出最佳解。

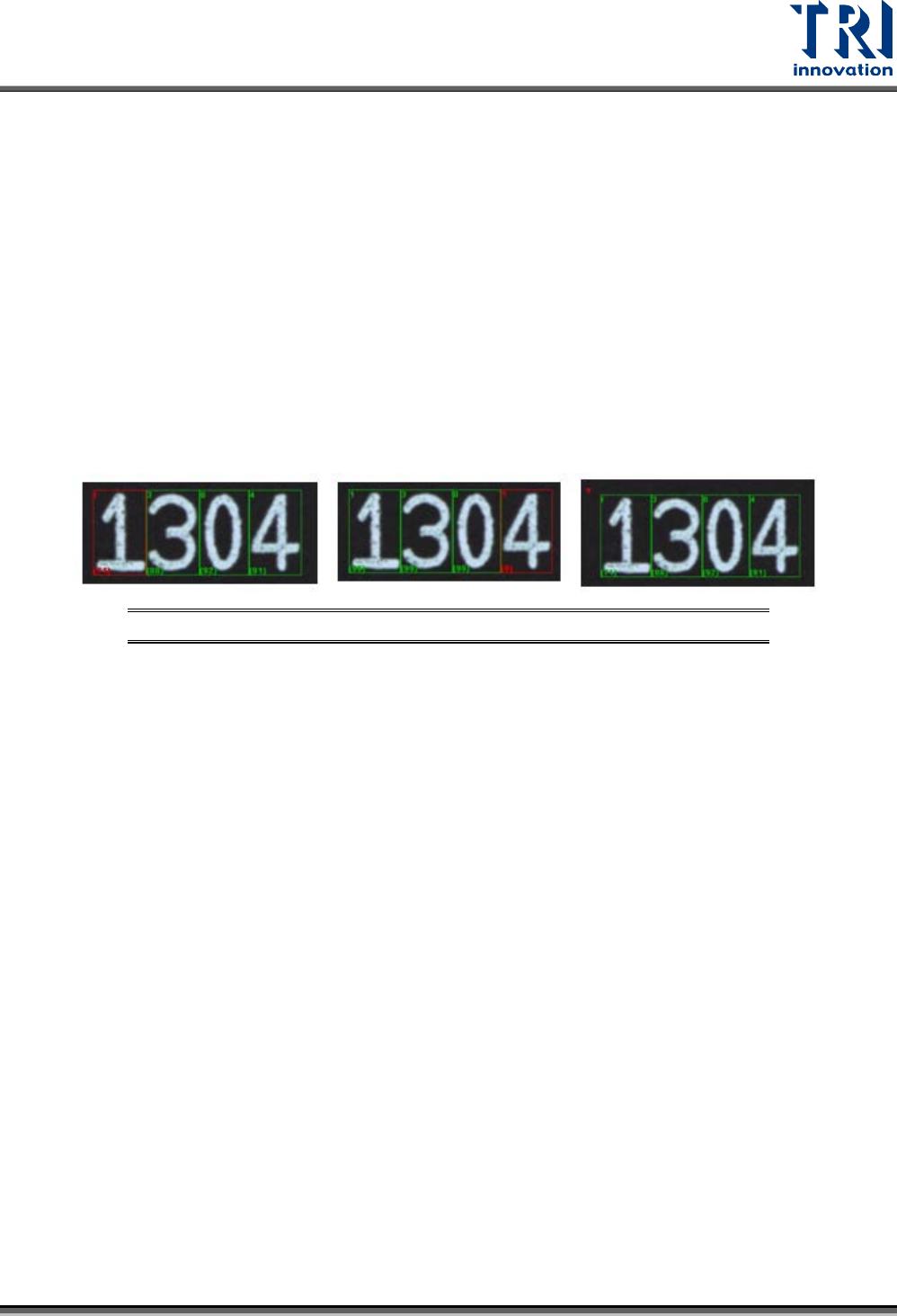

檢測框顯示：
1. 低於 Pass Level 顯示紅色。
2. 若該字元無法辨識結果，則顯示”? 。
3. 若結果字數少於設定值，則邊緣會顯示”?”。
圖 260：文字管理– 字元切割範力
字庫儲存路徑：分為一般用於 barcode 用，根據框屬性自動載入。
− C:\AOI\OCRStandardFont\ocr_standard_font_w.ocr；
− C:\AOI\OCRStandardFont\ocr_barcode_standard_font_b.ocr。
3.6.20 焊盤定位(Pad)框
1) 用途：用來計算晶片電阻元件與焊盤間的實際偏移。
2) 檢測原理：利用影像中的灰階/色彩來搜尋焊盤位置，並利用搜尋出來的焊盤位置定位其他影
像比對框如：PatMatch、CorMatch 或 Chip 框。
3) 參數畫面與說明：
Test Research, Inc.
TR7700QE User Guide–Software 160
圖 261：焊盤定位框參數設定畫面
硬體設定：
相機：顯示目前檢測框所在的相機位置。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為白燈。
一般合格標準：
X 偏移：設定待測物中心與標準值中心位移在 X 方向的允差。
Y 偏移：設定待測物中心與標準值中心位移在 Y方向的允差。
X 方向尺寸正/負公差比(%)：設定待測物與標準值在 X 方向尺寸差異的允差，可區分為正
負方向。
Y 方向尺寸正/負公差比(%)：設定待測物與標準值在 Y 方向尺寸差異的允差，可區分為正
負方向。
基本參數與其對應的合格標準：
3D 模式：開啟或關閉 3D 模式。
− 顯示模式：選擇使用 2D Image 或者 3D HeightMap。
影像模式：選擇影像的比對方式為權重法、色彩空間法或 RGB 法，預設為色彩空間法。
模式:
1. Head(預設)：一般適用於大顆的晶片元件，有較長的焊盤，且有明顯的焊盤亮區可供
定位時。
建議使用方式：色彩全選，且調整亮度到可清楚找出晶片兩邊的焊盤。
