Test Research, Inc.
TR7700QE User Guide–Software 163
圖 266：焊盤量測框參數設定畫面
硬體設定：
相機：顯示目前檢測框所在的相機位置。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為白燈。
基本參數與其對應的合格標準：
3D 模式：開啟或關閉 3D 模式。
− 顯示模式：選擇使用 2D Image 或者 3D HeightMap。
影像模式：選擇影像的比對方式為權重法、色彩空間法或 RGB 法，預設為色彩空間法。
檢測模式：選擇使用 One pad、Two pad、Distance 和 Center of mass。
1. One pad 檢測模式
Test Research, Inc.
TR7700QE User Guide–Software 164
圖 267：焊盤量測框 – One Pad 檢測模式
焊盤 1 長度差異：設定待測焊盤與標準值長度差異的允差。
焊盤 1 寬度差異：設定待測焊盤與標準值寬度差異的允差。
焊盤 1 面積差異：設定待測焊盤與標準值面積差異的允差。
焊盤 1 標準長度：設定焊盤的標準長度。
焊盤 1 標準寬度：設定焊盤的標準寬度。
焊盤 1 標準面積：設定焊盤的標準面積。
套用檢測結果至標準尺寸：將計算出來的焊盤大小結果設為標準值。
2. Two pad 檢測模式
Test Research, Inc.
TR7700QE User Guide–Software 165

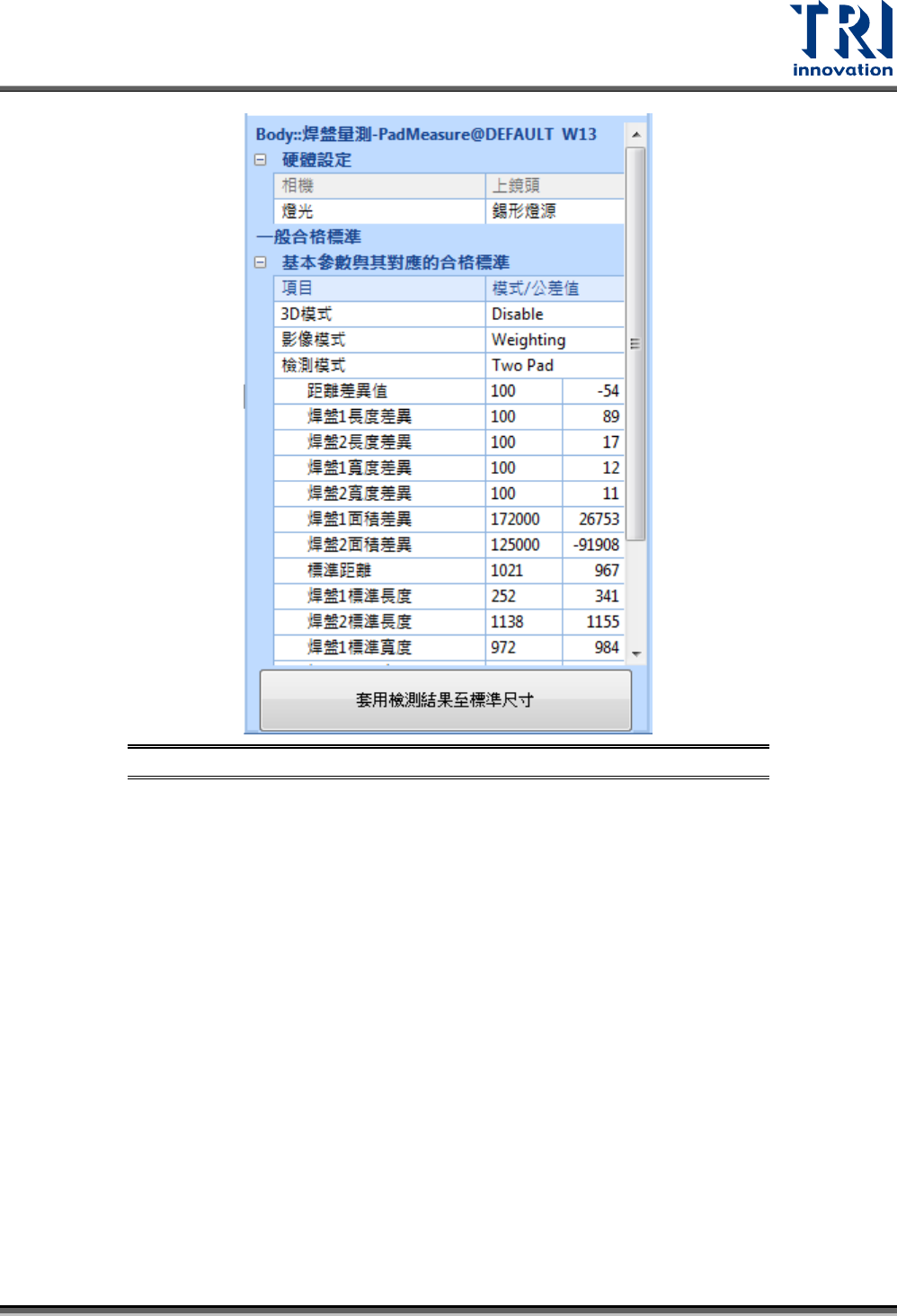

圖 268：焊盤量測框 – Two Pad 檢測模式
距離差異值：設定兩個焊盤間距的差異允差。
標準距離：設定兩個焊盤間距的標準距離。
焊盤 1/2 長度差異：設定待測焊盤與標準值長度差異的允差。
焊盤 1/2 寬度差異：設定待測焊盤與標準值寬度差異的允差。
焊盤 1/2 面積差異：設定待測焊盤與標準值面積差異的允差。
焊盤 1/2 標準長度：設定焊盤的標準長度。
焊盤 1/2 標準寬度：設定焊盤的標準寬度。
焊盤 1/2 標準面積：設定焊盤的標準面積。
套用檢測結果至標準尺寸：將計算出來的焊盤大小結果設為標準值。
3. Distance 檢測模式
