Test Research, Inc.
TR7700QE User Guide–Software 164

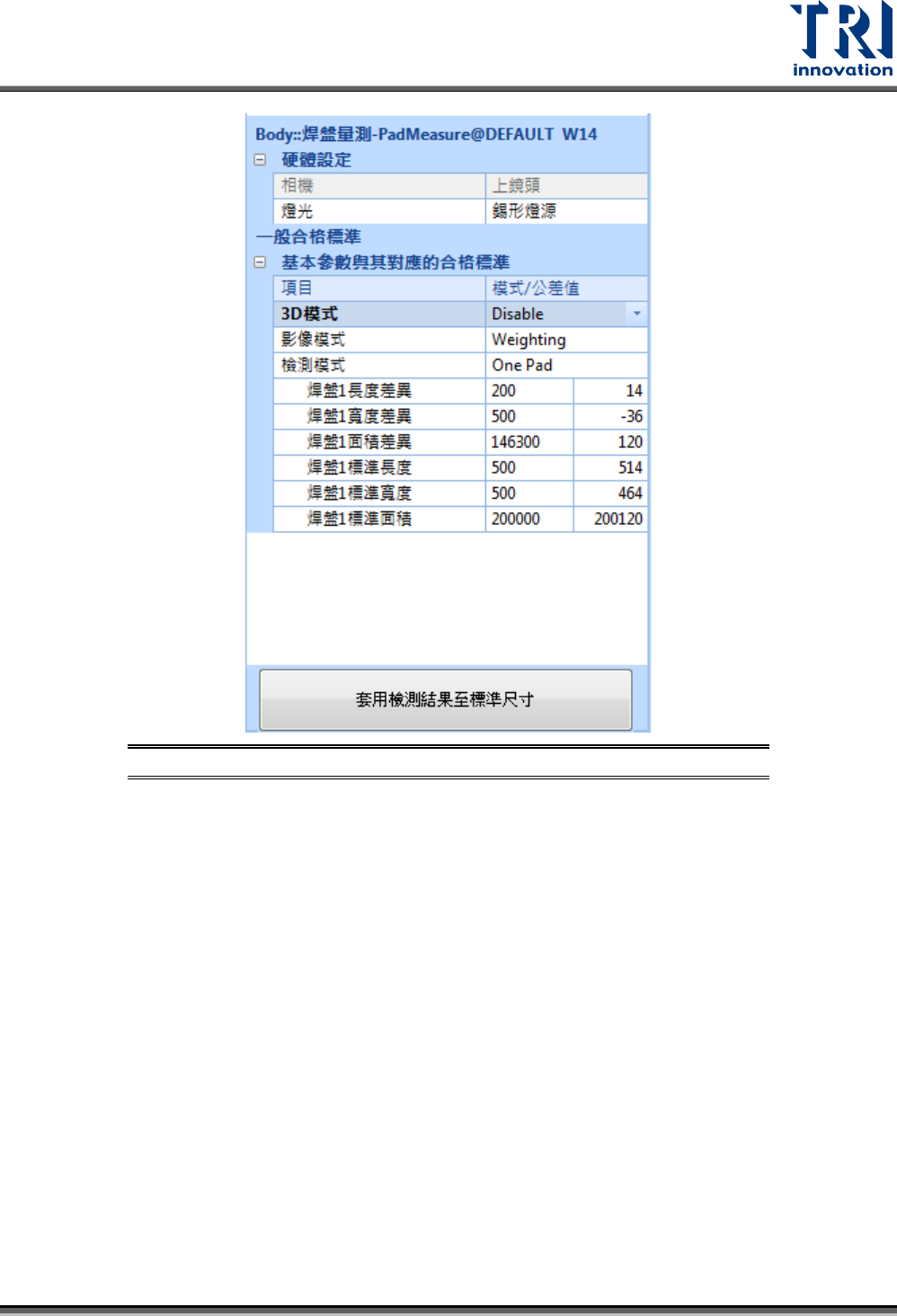

圖 267：焊盤量測框 – One Pad 檢測模式
焊盤 1 長度差異：設定待測焊盤與標準值長度差異的允差。
焊盤 1 寬度差異：設定待測焊盤與標準值寬度差異的允差。
焊盤 1 面積差異：設定待測焊盤與標準值面積差異的允差。
焊盤 1 標準長度：設定焊盤的標準長度。
焊盤 1 標準寬度：設定焊盤的標準寬度。
焊盤 1 標準面積：設定焊盤的標準面積。
套用檢測結果至標準尺寸：將計算出來的焊盤大小結果設為標準值。
2. Two pad 檢測模式
Test Research, Inc.
TR7700QE User Guide–Software 165

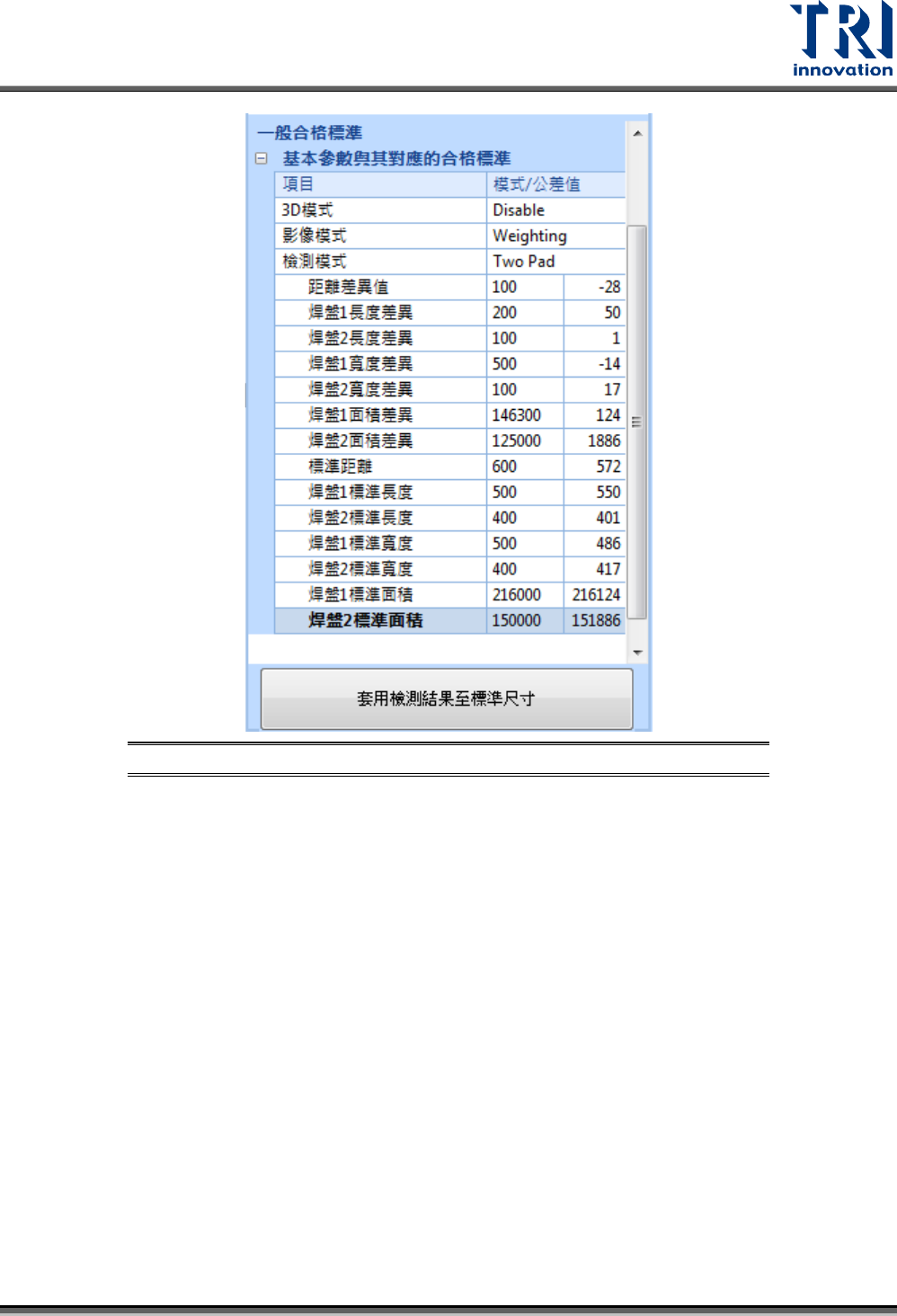

圖 268：焊盤量測框 – Two Pad 檢測模式
距離差異值：設定兩個焊盤間距的差異允差。
標準距離：設定兩個焊盤間距的標準距離。
焊盤 1/2 長度差異：設定待測焊盤與標準值長度差異的允差。
焊盤 1/2 寬度差異：設定待測焊盤與標準值寬度差異的允差。
焊盤 1/2 面積差異：設定待測焊盤與標準值面積差異的允差。
焊盤 1/2 標準長度：設定焊盤的標準長度。
焊盤 1/2 標準寬度：設定焊盤的標準寬度。
焊盤 1/2 標準面積：設定焊盤的標準面積。
套用檢測結果至標準尺寸：將計算出來的焊盤大小結果設為標準值。
3. Distance 檢測模式
Test Research, Inc.
TR7700QE User Guide–Software 166
圖 269：焊盤量測框 – Distance 檢測模式
距離差異值：設定兩個焊盤間距離的差異允差。
標準距離：設定兩個焊盤間的標準距離。
零距離合格：當只有一個區塊(距離為 0)，仍視為合格。
套用檢測結果至標準尺寸：將計算出來的焊盤大小結果設為標準值。
4. Center of mass檢測模式
