Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 178 使用者也可以使用不良 影像操作區來進行 微調時切換檢測框 的動作，功能說 明如下。 圖 283 ： 微調 操作區說明 切換到下一片檢 測板 切換到上一個元件 的檢測框 切換到下一個元件的 檢測框 離開檢測結果視 窗，回到主畫面 切換到上一個 檢測框 切換到下一個 檢測框
Test Research, Inc.
TR7700QE User Guide–Software 177
4.2 檢測結果視窗
此視窗顯示的是依照使用者製作的元件檢測框進行板子檢測後，判定為不良的部分。此視窗包含
兩個部份，一個是不良元件列表區，一個是微調操作區，如下圖所示。
圖 281：原圖調適介面說明
不良元件列表區採用樹枝狀結構，依序為板號、元件名稱，最後是檢測框，如下圖所示。當使用
者使用左鍵點選任何一個元件檢測框後，在原圖區系統會自動跳到該檢測框上。此時，使用者可
以判斷不良的原因是否正確，假如是誤判，使用者可以使用調整檢測框的參數設定來改善。
圖 282：不良元件列表結構說明圖
不良元件列表區
微調操作區
板號
元件名稱
檢測框序號::缺陷類型
Test Research, Inc.
TR7700QE User Guide–Software 178

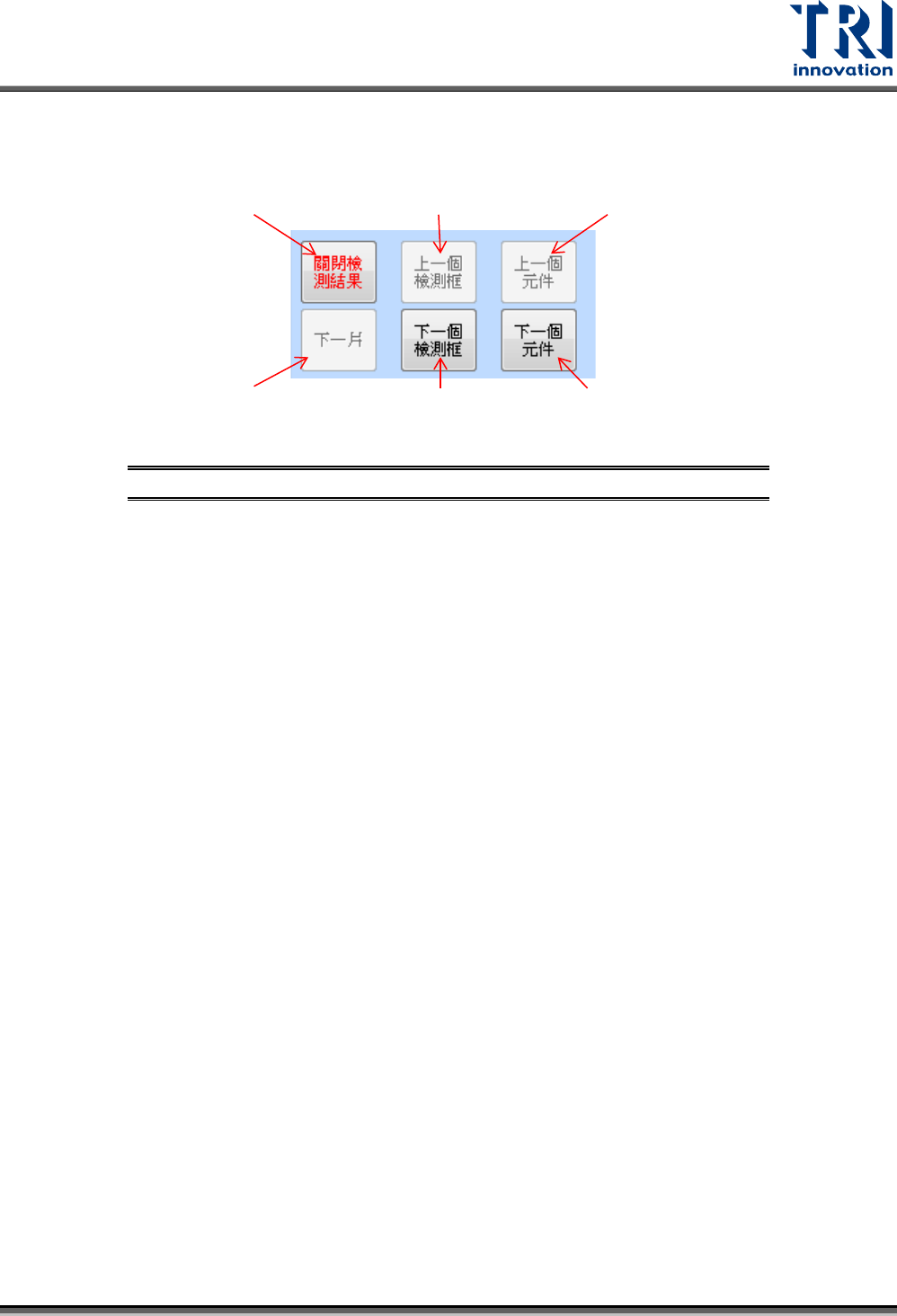

使用者也可以使用不良影像操作區來進行微調時切換檢測框的動作，功能說明如下。
圖 283：微調操作區說明
切換到下一片檢
測板
切換到上一個元件
的檢測框
切換到下一個元件的
檢測框
離開檢測結果視
窗，回到主畫面
切換到上一個
檢測框
切換到下一個
檢測框
Test Research, Inc.
TR7700QE User Guide–Software 179

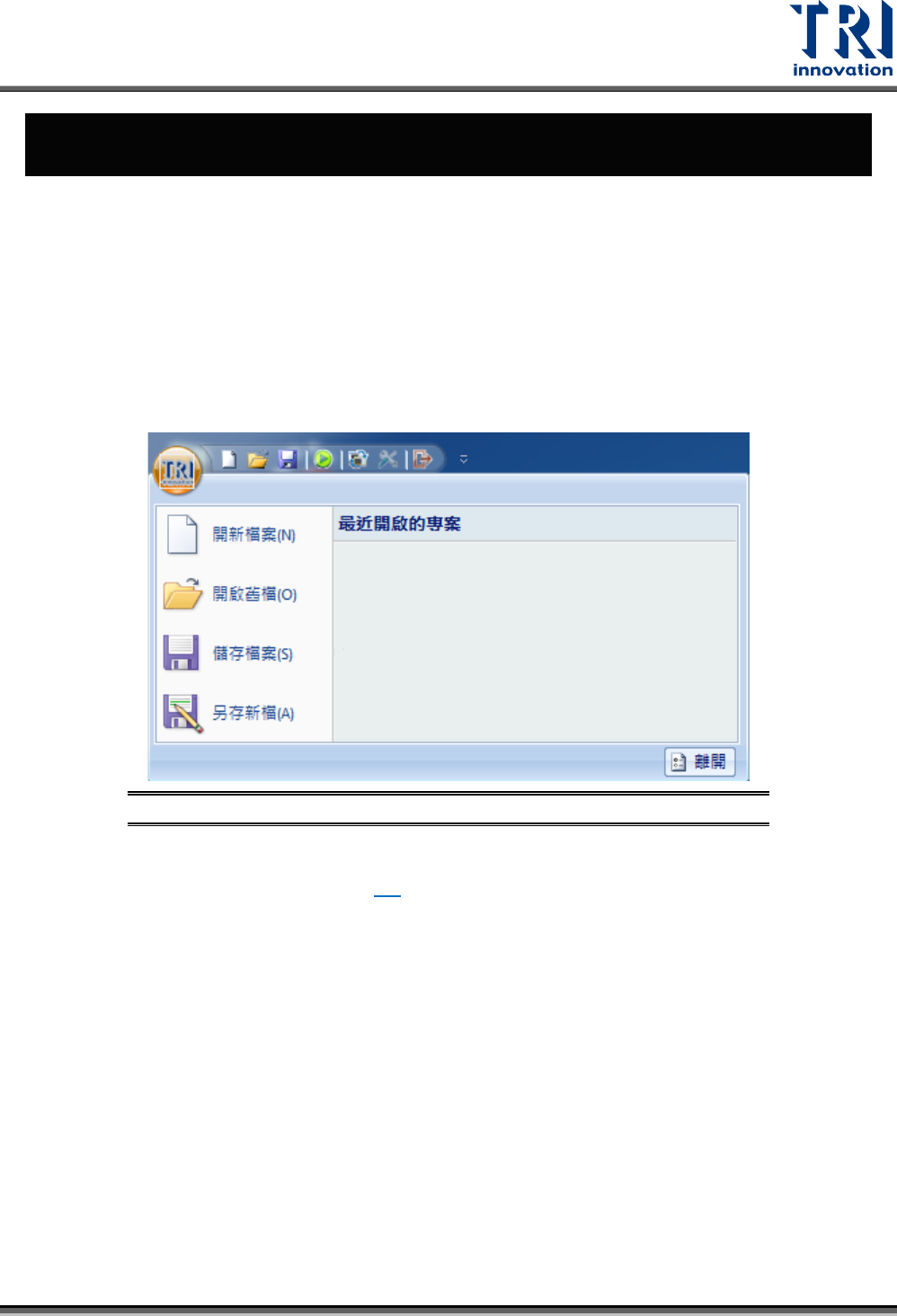

5 使用介面項目說明
在第二章與第三章我們已經介紹的基本的專案製作流程，然而，各個頁籤的功能按鍵並未完整的
說明。在此章節，我們將逐步地介紹介面中每個按鍵的功能。
5.1 TRI 按鈕與快捷工具欄
TRI 按鈕與快捷工具欄是為了方便使用者操作軟體介面所設計的。藉由這些按鈕，使用者可以輕
易的新增、開啟或者關閉專案以及作畫面顯示上的設定。詳細的功能說明將敘述於下：
TRI
按鈕：(在主程式畫面的左上方。按下以後，會出現如下圖的選項。)
圖 284：TRI 按鈕選項
• 開新檔案：新增一個新的專案。按下此按鈕後，會跳出視窗供使用者選擇教程模式或工程
師模式。關於教程模式，請參閱 2.9。
若使用工程師模式，會出現如下圖的視窗，供使用者選擇模式、CAD 檔來源路徑與設定
使用正面或反面的元件資訊…等。
