Test Research, Inc.
TR7700QE User Guide–Software 179
5 使用介面項目說明
在第二章與第三章我們已經介紹的基本的專案製作流程，然而，各個頁籤的功能按鍵並未完整的
說明。在此章節，我們將逐步地介紹介面中每個按鍵的功能。
5.1 TRI 按鈕與快捷工具欄
TRI 按鈕與快捷工具欄是為了方便使用者操作軟體介面所設計的。藉由這些按鈕，使用者可以輕
易的新增、開啟或者關閉專案以及作畫面顯示上的設定。詳細的功能說明將敘述於下：
TRI
按鈕：(在主程式畫面的左上方。按下以後，會出現如下圖的選項。)
圖 284：TRI 按鈕選項
• 開新檔案：新增一個新的專案。按下此按鈕後，會跳出視窗供使用者選擇教程模式或工程
師模式。關於教程模式，請參閱 2.9。
若使用工程師模式，會出現如下圖的視窗，供使用者選擇模式、CAD 檔來源路徑與設定
使用正面或反面的元件資訊…等。
Test Research, Inc.
TR7700QE User Guide–Software 180

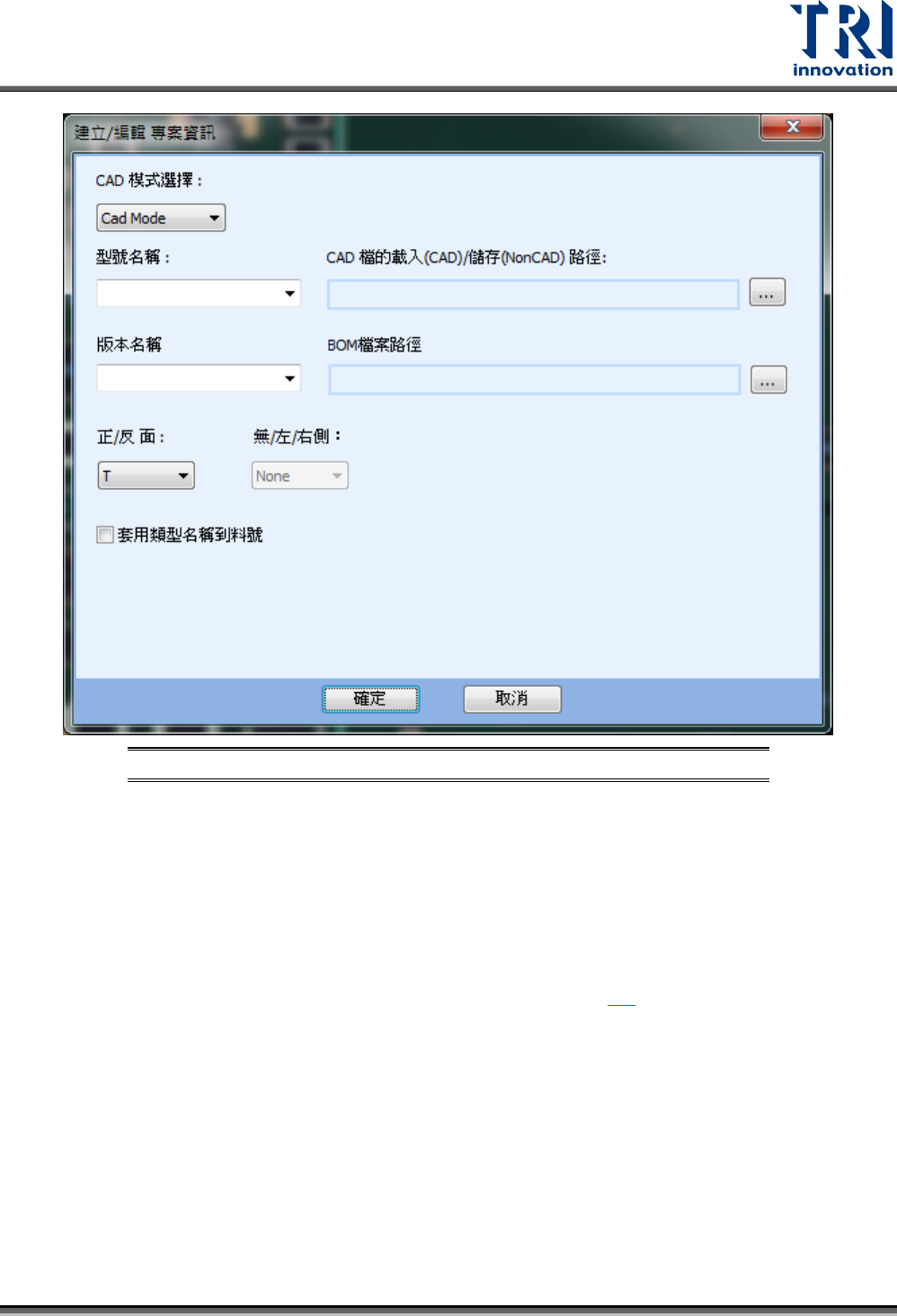

圖 285：新增專案設定視窗
– CAD 模式選擇：選擇 Cad Mode(有 CAD 檔時)或者 NonCAD Mode(無 CAD 檔時)。
– 型號名稱：輸入版本名稱，預設為 CAD 檔名。
– CAD 檔的載入(CAD)儲存(NonCAD)路徑：選擇 CAD 檔案的檔案路徑或者 NonCAD 作
業後欲存檔的路徑。
– 版本名稱：輸入版本名稱。
– BOM 檔案路徑：設定 BOM 檔的載入路徑。
– 正/反面：設定傳送維修站所顯示是正面或背面。一般為客戶統計資料時需要用到。
– 無/左/右側：此功能為兩段式進板使用，詳細設定請參閱 8.6。
– 套用類型名稱到料號：當載入的 CAD 資料內元件無料號資訊時，將以類型名稱當號的
名稱。
•
開啟舊檔：開啟一個已存在的專案。點選之後，會出現如下圖的視窗。使用者可以利用根
目錄的按鈕來選擇專案路徑，然後在
“專案列表”欄位中選擇想要的專案，按下”加入按鈕”
(也可以點選滑鼠兩下“專案列表”欄位中想要的專案)增加專案到右方的”選擇的專案”欄位中，
最後按下”確定”來開啟專案。
Test Research, Inc.
TR7700QE User Guide–Software 181
圖 286：開啟專案視窗
• 儲存檔案：儲存現有的專案。
•
另存新檔：儲存現有的專案到指定的路徑。
•
快捷工具欄：
–
新增 ( )：新增一個新的專案。
–
開啟 ( )：開啟一個或多個已存在的專案。
–
儲存 ( )：儲存現有的專案。
–
測試/停止( / )：開始/停止進行專案測試。
–
切換視窗 ( )：從檢測模式切換到生產模式視窗，詳細的說明請參閱 4。
– 登出( )：登出目前的使用者帳號，回到“輸入帳號與密碼視窗”。
•
標題欄：顯示目前開啟專案的儲存路徑。
•
縮小按鈕：縮小 TRAOI 主程式的畫面至 Windows 工具列下。
顯示指定路徑中所有的專案
設定來源專案路徑
加入按鈕
移除按鈕
顯示加入的專案
顯示專案資訊
顯示專案的電路板全圖
