Test Research, Inc.
TR7700QE User Guide–Software 181

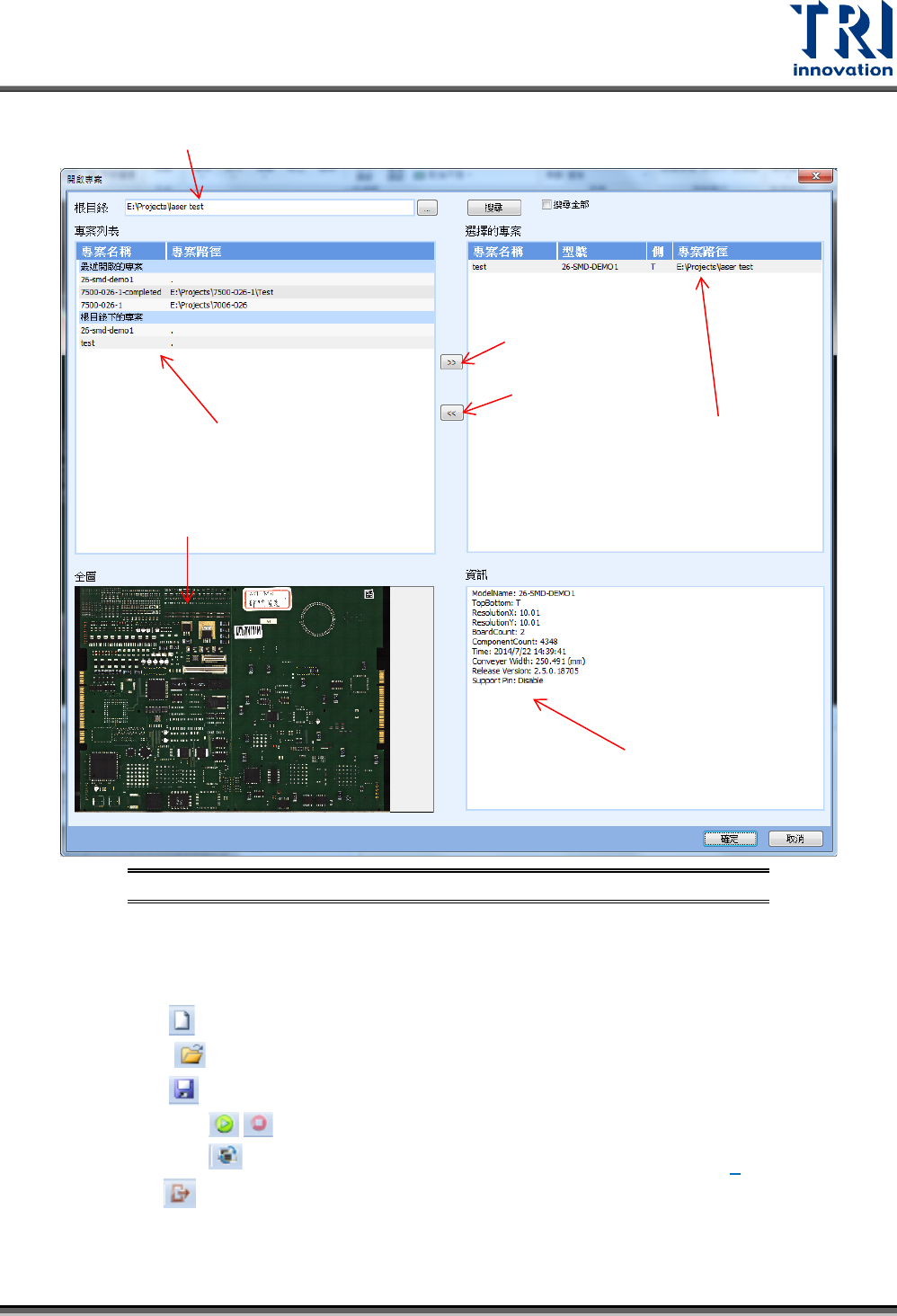

圖 286：開啟專案視窗
• 儲存檔案：儲存現有的專案。
•
另存新檔：儲存現有的專案到指定的路徑。
•
快捷工具欄：
–
新增 ( )：新增一個新的專案。
–
開啟 ( )：開啟一個或多個已存在的專案。
–
儲存 ( )：儲存現有的專案。
–
測試/停止( / )：開始/停止進行專案測試。
–
切換視窗 ( )：從檢測模式切換到生產模式視窗，詳細的說明請參閱 4。
– 登出( )：登出目前的使用者帳號，回到“輸入帳號與密碼視窗”。
•
標題欄：顯示目前開啟專案的儲存路徑。
•
縮小按鈕：縮小 TRAOI 主程式的畫面至 Windows 工具列下。
顯示指定路徑中所有的專案
設定來源專案路徑
加入按鈕
移除按鈕
顯示加入的專案
顯示專案資訊
顯示專案的電路板全圖
Test Research, Inc.
TR7700QE User Guide–Software 182
• 檢測按鈕：按下後檢測板畫面會快速切換成 100%顯示。
•
關閉按鈕：關閉 TRAOI 主程式。
5.2 狀態視窗與專案製作流程頁籤
狀態視窗：
顯示授權金鑰狀態以及先前操作的內容。
專案製作流程頁籤：
此頁籤顯示出一般專案製作的流程，依序為[掃圖]、[對位]、[板子]、[元件]與[距離]。有關
[距離]，此為需量測元件距離時所要使用的功能。當使用者點選任何一個頁籤時，上方的
工具列會依據所選擇的頁籤變更顯示，其對照表如下圖所示。
圖 287：專案製作流程頁籤與頁籤面板對照表
5.3 頁籤面板
如先前所敘述，頁籤面板的內容是根據所選擇的專案製作流程頁籤而有所差異。一般而言，頁籤
面板包含[開始]、 [系統]、[周邊設備]、[工具] ......等項目，以下章節將詳述地說明各頁籤面板的功
能。
備註：因為[距離]頁籤是獨立操作的功能，將不在此章節敘述，詳細使用方式請參閱 6.5。
5.3.1 開始
專案製作
流程頁籤
開始 系統 周邊設備 工具 掃圖 設定 對位 新增
編輯
(大圖模式)
編輯
(原圖模式)
編輯資料庫
Test Research, Inc.
TR7700QE User Guide–Software 183
圖 288：[開始]頁籤面板
專案
– 開啟專案：開啟一個或多個已存在的專案。
專案檔資訊
– 型號：顯示電路板型號名稱及正反面。
– 版本：選擇同型號但是有檢測項目不同(部分位置更換元件)的版本。在元件資料庫若有變
更元件測試狀態(不測/取消不測)、類型或者料號時，按下存檔，會跳出如下圖的視窗，詢
問使用者是否要另存版本。
圖 289：版本控制視窗
– 批號：可設定工單名稱，可在 SPC 資料查詢該工單生產狀況。
使用者資訊
– 帳號：顯示目前的使用者權限。
– 登出：登出目前的使用者帳號。
狀態
– 測試/停止：開始/ 停止進行專案測試。
– 檢測流程：可選擇檢測流程名稱，可先設定不同流程設定，生產時直接選擇即可。
– 流程配置：進入流程設定視窗。
