Test Research, Inc.
TR7700QE User Guide–Software 186

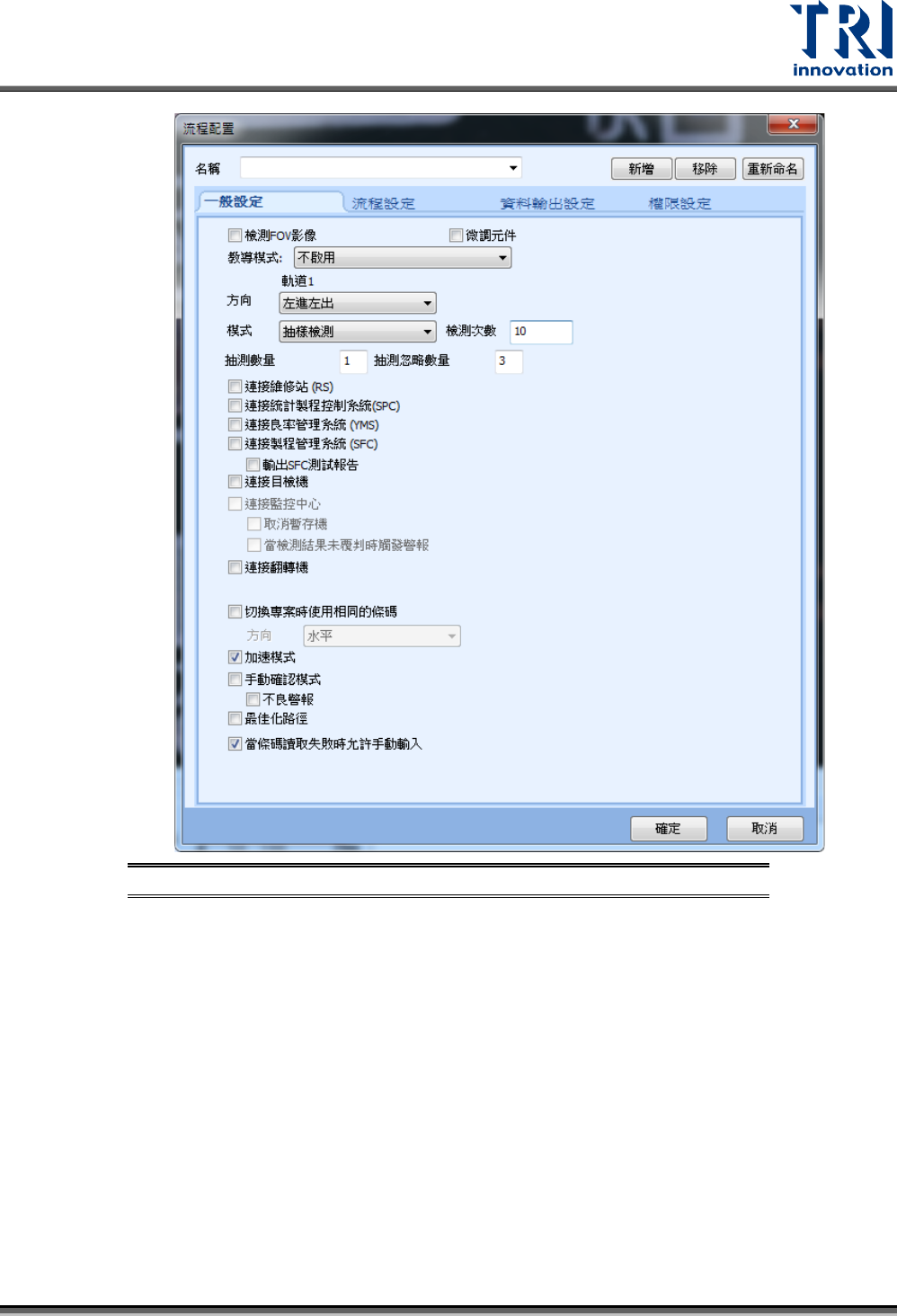

圖 292：測試模式 – 抽樣檢測
連接維修站(RS)：檢測後會將測試結果傳送至維修站。
連接統計製程控制系統(SPC) ：輸出統計製程分析所需的檔案到維修站(RS)。
連接良率管理系統(YMS)：啟用良率管理系統功能，詳細操作方式請參閱良率管理
系統操作手冊。
連接製程管理系統(SFC)：啟動製程管理系統時所需勾選的選項(此為客製化功能) 。
詳細操作方式請參閱 SFC 操作手冊。
連接目檢機：連接合作廠牌的目檢機，並傳送檢測結果。
連接監控中心：啟動監控中心功能。電路板在經過機台檢測後，需透過維修站覆判
後的結果，來決定電路板的流向，此功能為選配。
取消暫存機：取消暫存機功能。若無暫存機功能時，則測試完的電路板會停在
出板感應器位置，等待維修站訊息。
當檢測結果未覆判時觸發警報：當檢測板停在出板位置等待時，會發出警報通
知。
連接翻轉機：啟用連結後站翻板機。
Test Research, Inc.
TR7700QE User Guide–Software 187
切換專案時使用相同的條碼：開啟此功能後，載入的兩個專案在檢測後，會自動使
用相同的條碼。
方向：設定條碼套用的翻轉方向。當選擇 horizontal時，左右側的條碼會進行
套用。當選擇 vertical 時，上下側的條碼會進行套用。
加速模式：在此模式開啟時，系統僅須搜尋一個對位標記後即進行掃板。掃描後會
直接出板，並在出板後到下一板進板期間進行檢測運算。此模式的目的在於可節省
掃描多個定位標記的時間。
備註：在不勾選的情況下，系統會使用一般模式，系統會搜尋三個對位標記後再進
行掃板，並且在掃板期間進行檢測運算。
手動確認模式：當檢測完後須要人為進行檢測結果判定。
不良警報：當檢測結果不良時發出警報。
最佳化路徑：自動計算元件所在位置設定最佳檢測掃描路徑。
當條碼讀取失敗時允許手動輸入：當條碼讀取失敗時出現對話框讓使用者可以手動
輸入正確的條碼。
流程設定：

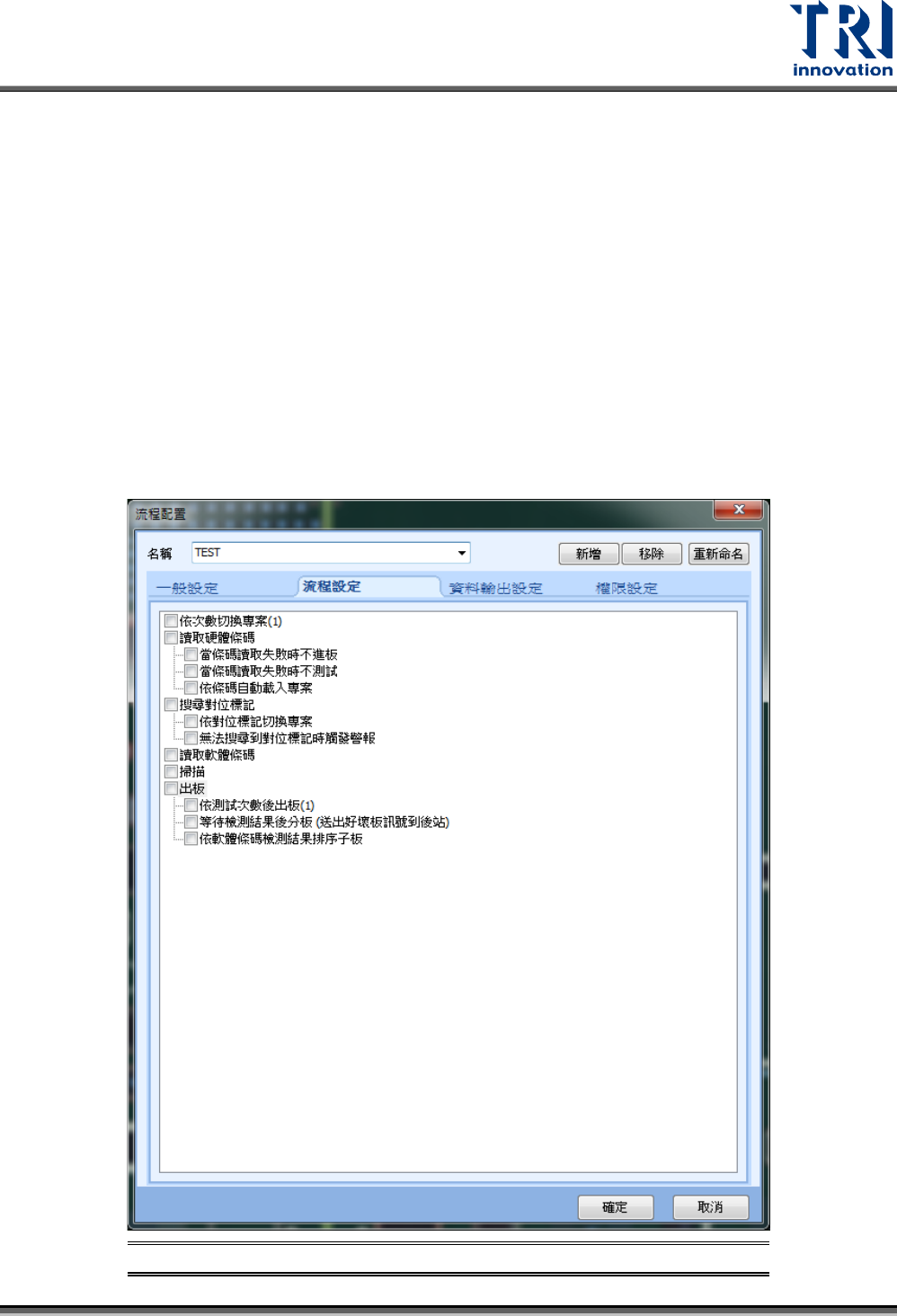

圖 293：流程架構設定視窗 – 流程設定
Test Research, Inc.
TR7700QE User Guide–Software 188
依次數更換專案：開啟多個專案時，可設定用測試次數來切換專案，當選取時會出
現設定次數對話框。
圖 294：專案切換次數設定
讀取硬體條碼：須建立條碼框此功能才有作用。請參閱 5.3.8.2。
讀取條碼失敗不進板：讓電路板停在機台外面，可以做重複讀取或手動輸入動
作。
讀取條碼失敗不測試：當讀取條碼失敗時，不測試直接退板到後站。
依條碼自動載入專案：依設定當讀取條碼時自動載入設定的專案。請參
閱 5.3.4。
搜尋對位標記：啟動搜尋對位標記功能。(預設是勾選)
依對位標記切換專案：依據對位標記自動切換相對應的專案。欲使用使功能，
不能開啟[ 一般設定] 的“加速模式”，並且在開啟專案時，需一次載入超過一個
以上的專案。
無法搜尋到對位標記時觸發警報：當進行檢測時若無法搜尋到對位標記，將觸
發警報來告知使用者。
讀取軟體條碼：使用軟體來讀取條碼，限制條碼只能貼在正面。
掃描：只做進出板夾板測試時可以關閉掃描功能，正常檢測皆為開啟。
出板：測試完成後是否要出板，或繼續留在機台內，一般為開啟。
依測試次數後出板：測試多少次數後出板。當選取時會出現設定次數對話框。
等待測試結果後分板 (送出好壞板訊號到後站)：當使用加速模式時，系統會強
制讓板子停留在機台內，等待直到檢測結果出來後才出板並分板到不同的流道。
依軟體條碼檢測結果排序子板：當軟體條碼解碼失敗時，就算 AOI 檢測結果
為合格(Pass)仍當作壞板送至後站。使用此功能必須勾選[讀取軟體條碼]功能。
備註：使用者在加速模式下啟用此功能時，請先確定是否直接關閉加速模式改用一
般模式來檢測其檢測週期(Cycle Time)會比較快。以下為測試週期的計算方
式：
− 一般模式下的檢測週期 = 搜尋三個對位標記時間 + 掃板時間(包含檢測時間)
− 加速模式下的檢測週期 = 搜尋一個對位標記時間 + 掃板時間(不包含檢測時間，
檢測動作會在檢測板出板後到下一板進來期間進行檢測運算)
從以上檢測週期可以看出，若是開啟”等待測試結果後分板”功能時，加速模式可能會
比一般模式需要的更長的檢測週期。因此，此功能最佳的使用環境應該是在於當檢測
板有多個對位標記或區域性對位標記時，搭配加速模式來進行分板功能。
資料輸出設定：
