Test Research, Inc.
TR7700QE User Guide–Software 188
依次數更換專案：開啟多個專案時，可設定用測試次數來切換專案，當選取時會出
現設定次數對話框。

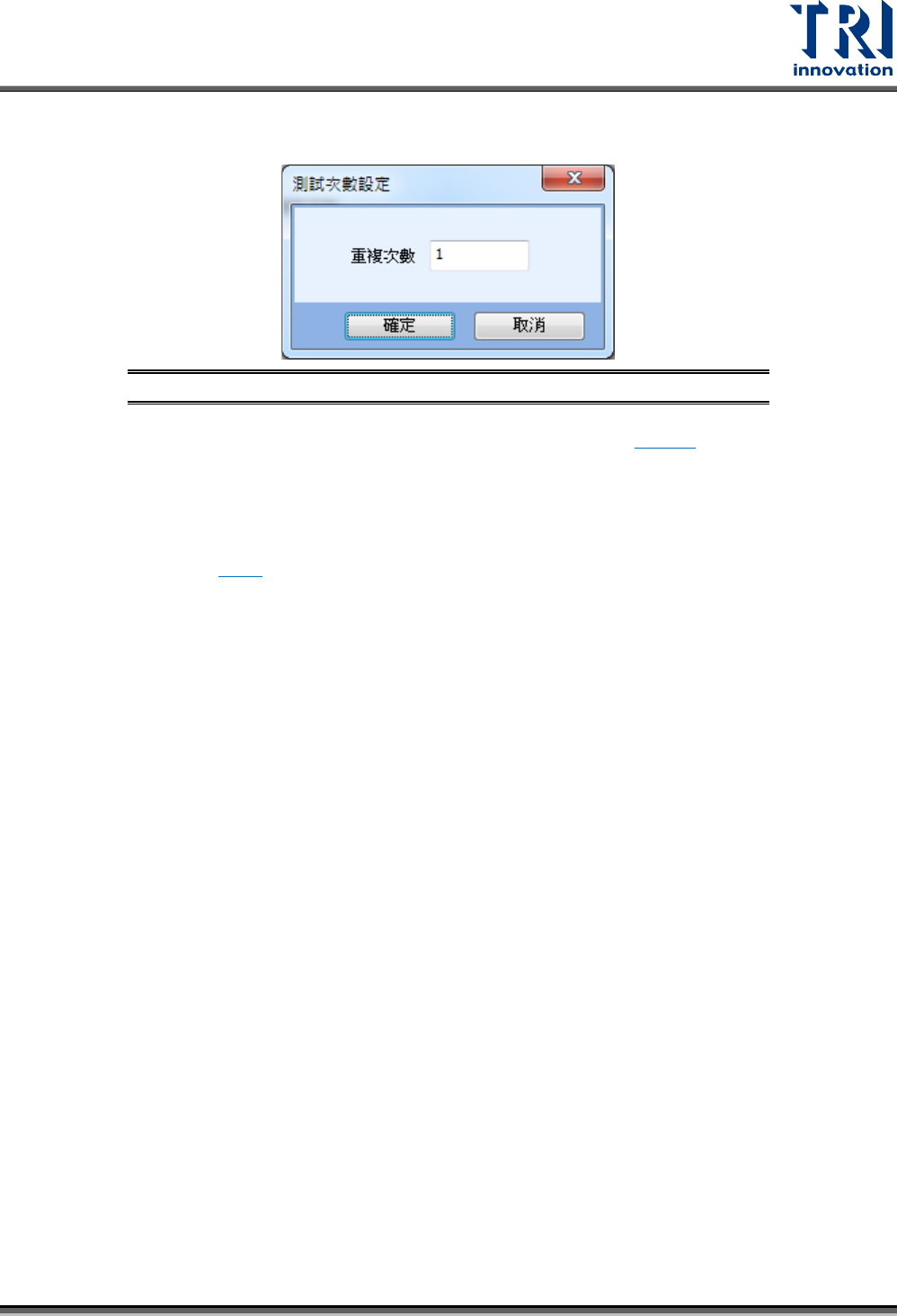

圖 294：專案切換次數設定
讀取硬體條碼：須建立條碼框此功能才有作用。請參閱 5.3.8.2。
讀取條碼失敗不進板：讓電路板停在機台外面，可以做重複讀取或手動輸入動
作。
讀取條碼失敗不測試：當讀取條碼失敗時，不測試直接退板到後站。
依條碼自動載入專案：依設定當讀取條碼時自動載入設定的專案。請參
閱 5.3.4。
搜尋對位標記：啟動搜尋對位標記功能。(預設是勾選)
依對位標記切換專案：依據對位標記自動切換相對應的專案。欲使用使功能，
不能開啟[ 一般設定] 的“加速模式”，並且在開啟專案時，需一次載入超過一個
以上的專案。
無法搜尋到對位標記時觸發警報：當進行檢測時若無法搜尋到對位標記，將觸
發警報來告知使用者。
讀取軟體條碼：使用軟體來讀取條碼，限制條碼只能貼在正面。
掃描：只做進出板夾板測試時可以關閉掃描功能，正常檢測皆為開啟。
出板：測試完成後是否要出板，或繼續留在機台內，一般為開啟。
依測試次數後出板：測試多少次數後出板。當選取時會出現設定次數對話框。
等待測試結果後分板 (送出好壞板訊號到後站)：當使用加速模式時，系統會強
制讓板子停留在機台內，等待直到檢測結果出來後才出板並分板到不同的流道。
依軟體條碼檢測結果排序子板：當軟體條碼解碼失敗時，就算 AOI 檢測結果
為合格(Pass)仍當作壞板送至後站。使用此功能必須勾選[讀取軟體條碼]功能。
備註：使用者在加速模式下啟用此功能時，請先確定是否直接關閉加速模式改用一
般模式來檢測其檢測週期(Cycle Time)會比較快。以下為測試週期的計算方
式：
− 一般模式下的檢測週期 = 搜尋三個對位標記時間 + 掃板時間(包含檢測時間)
− 加速模式下的檢測週期 = 搜尋一個對位標記時間 + 掃板時間(不包含檢測時間，
檢測動作會在檢測板出板後到下一板進來期間進行檢測運算)
從以上檢測週期可以看出，若是開啟”等待測試結果後分板”功能時，加速模式可能會
比一般模式需要的更長的檢測週期。因此，此功能最佳的使用環境應該是在於當檢測
板有多個對位標記或區域性對位標記時，搭配加速模式來進行分板功能。
資料輸出設定：
Test Research, Inc.
TR7700QE User Guide–Software 189

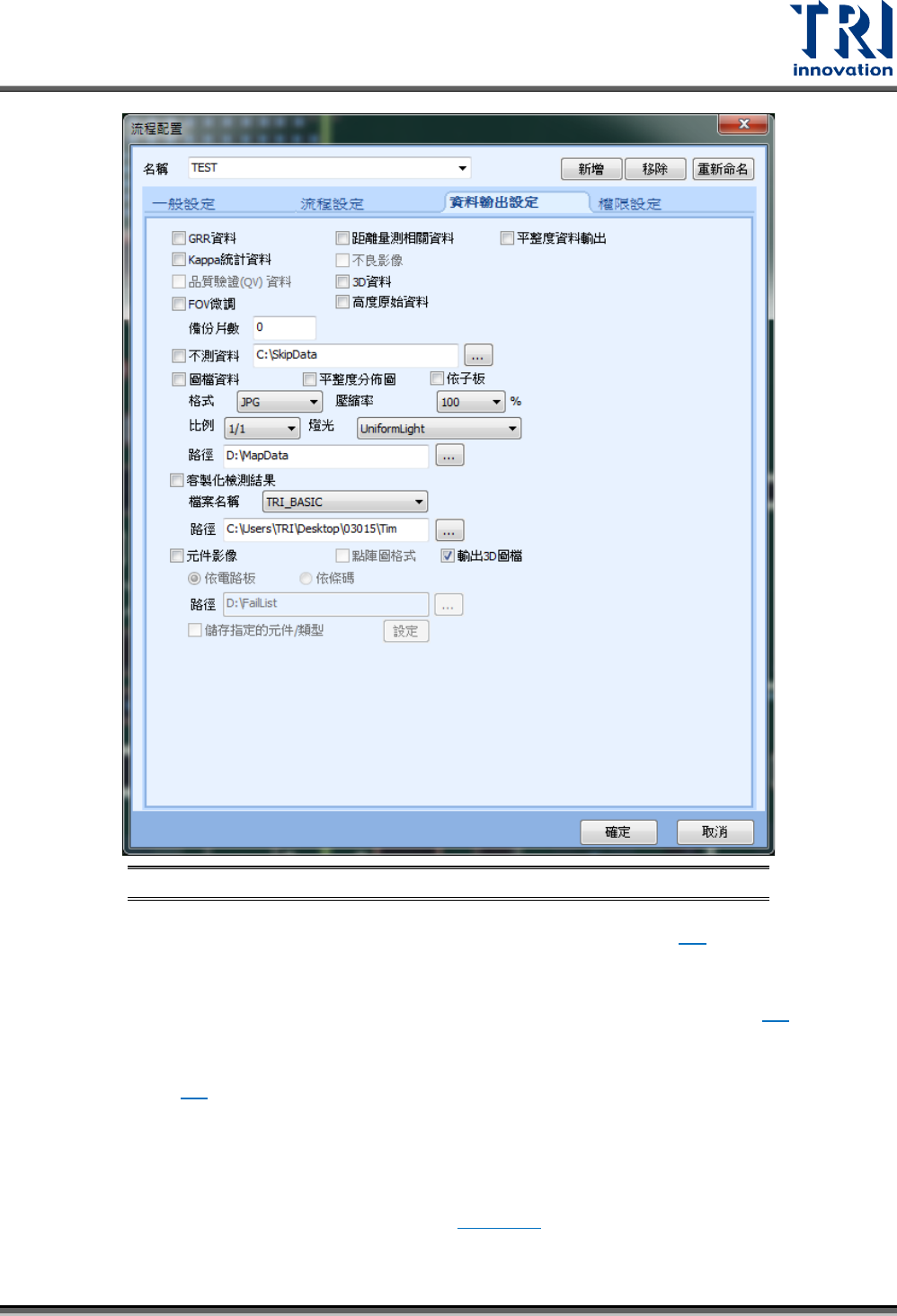

圖 295：流程架構設定視窗 – 資料輸出設定
GRR 資料：開啟收集 GRR 資料功能。詳細操作功能請參閱 6.3。
距離量測相關資料：輸出量測的距離資料給維修站使用。
平整度資料輸出：輸出平整度高度相關資料，詳細請參閱平整度量測說明文件。
KAPPA 統計資料：開啟收集 KAPPA 資料功能。詳細操作功能請參閱 6.4。
不良影像：輸出檢測過後為不良的元件影像。
品質驗證(QV)資料：輸出不良元件的影像供往後檢測使用。詳細功能設定請參
閱 8.7。
3D資料：輸出檢測後 3D 高度的相關資訊。
FOV 微調：備份 FOV 影像可供離線調整專案。
備份片數(Max Count)：設定儲存數量。
高度原始資料：輸出高度量測的原始資料。
不測資料：此為客製化功能，使用 輸出格式 編輯所需格式。
圖檔資料：啟動全板圖檔的輸出相關參數。
平整度分佈圖：產生平整度高度分佈圖，詳細請參閱平整度量測說明文件。
Test Research, Inc.
TR7700QE User Guide–Software 190
依子板：依子板方式輸出圖檔。
格式：選擇輸出的圖檔格式。
壓縮率：設定輸出全板圖檔的壓縮比例。壓縮比例越低，圖檔越小。
比例：設定輸出全板圖檔的長寬比例。
燈光：設定輸出在指定光源下的全板圖檔。
路徑：設定輸出全板圖檔的輸出路徑。
客製化檢測缺陷結果：產生客製化所需要的檔案格式。欲使用此功能，須先將.teru
檔案放在 C:\AOI\OutputFormatFolder\Customer內，並勾許此功能後，等待 AOI
來產生到指定的路徑。
元件影像：啟動元件影像圖檔的儲存相關參數。
點陣式格式：以點陣格式(.bmp)輸出元件影像圖檔。
輸出 3D圖檔：輸出元件 3D 圖檔(.t3d)取代原有的點陣格式圖檔(.bmp)。
依電路板/條碼：選擇依照電路板或者條碼方式區分影像。
路徑：設定元件影像圖檔的儲存路徑。
儲存指定的元件/類型：點選後按下設定，使用者可以從如下圖的選單中選擇
要儲存影像的元件/類型。當此功能不勾選時，會將所有元件/類型都儲存影像，
但選擇後，僅會儲存選擇的元件/類型。

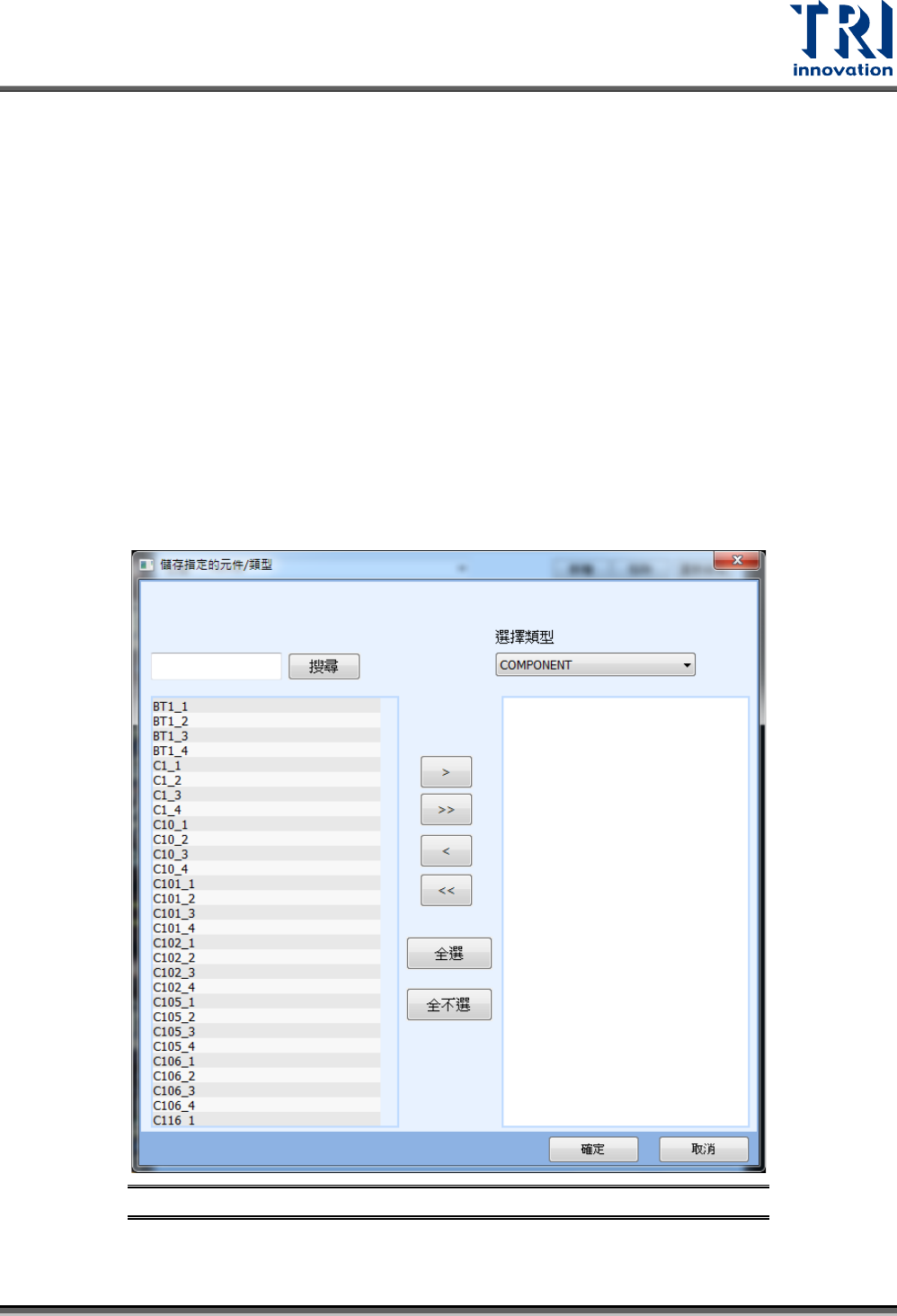

圖 296：儲存指定的元件/類型視窗
權限設定：
