Test Research, Inc.
TR7700QE User Guide–Software 197
圖 304：產品配置視窗 – 混料檢測
混料類型檢測：可檢測不同類型間是否有混料。
廠商辨識碼：指定所使用的代料名稱。若與廠商辨識碼不合的的元件將一併被列
出為混料。
雙面檢測：可進行電路板正反兩面的混料檢查。
• 保留暫存區：將雙面的檢料存放到暫存區。暫存檔路徑為
C:\AOI\MixSourceCheck\Temp。
傳送結果至維修站：將測試的結果傳送至維修站。
流程配置狀態
此介面為流程配置的快速設定圖示，開啟的功能將會以反白狀態顯示。
圖 305：流程配置狀態快速設定圖示說明
最佳化路徑 加速模式 自動忽略 軟體條碼
連接維修站
連結
SFC
連接良率
管理系統
硬體條碼
Test Research, Inc.
TR7700QE User Guide–Software 198
操作介面
– 切換視窗：切換到生產模式視窗。關於生產模式視窗，請參閱 4.1。
檢測工具
– 重新取圖：當檢測後會重新擷取整個電路板圖檔。
軌道寬度
– 清空輸送機：強制將機台內的電路板都輸出到後站。
5.3.2 系統

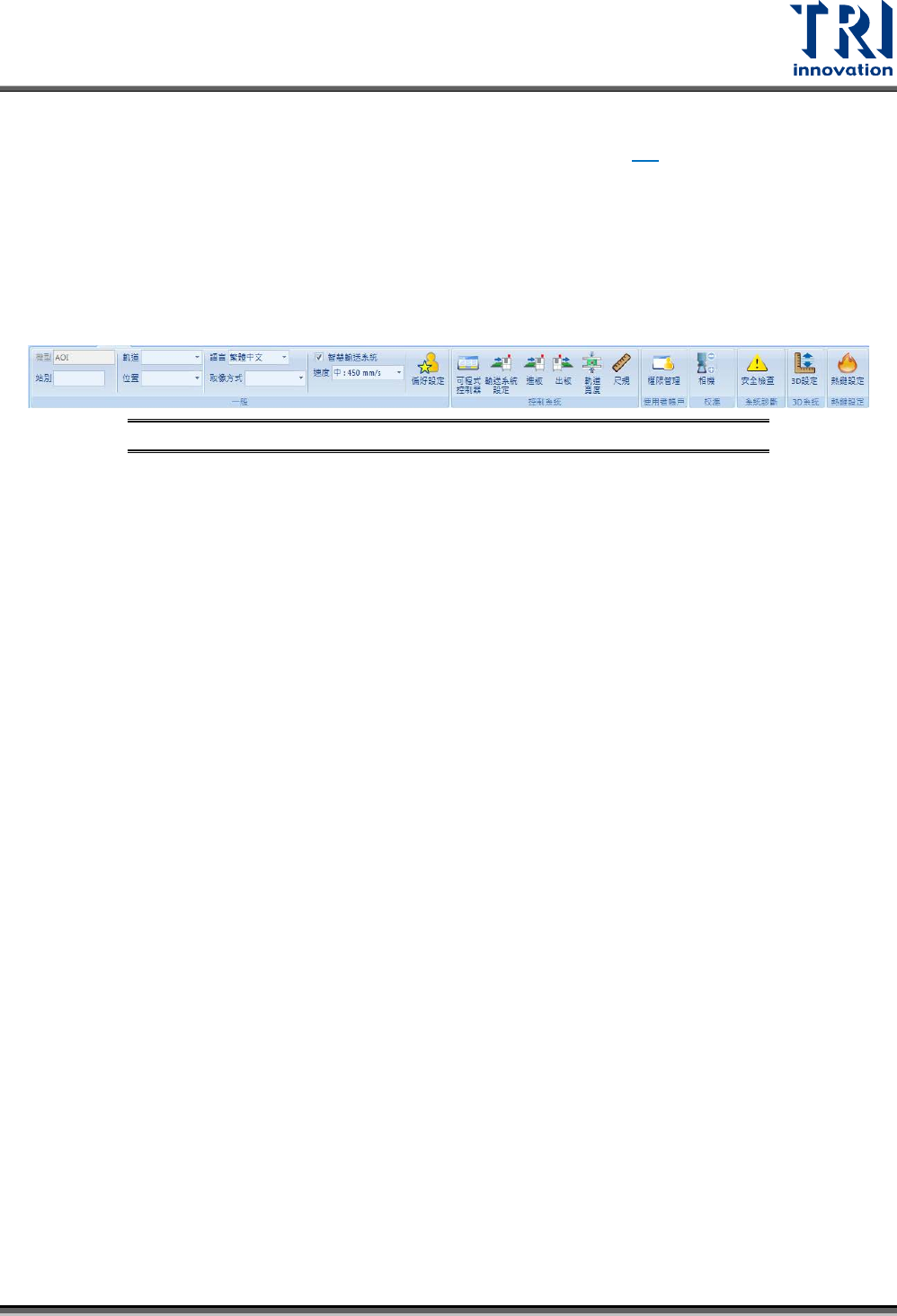

圖 306：[系統]頁籤面板
一般
– 機型：顯示目前的 AOI 機種名稱，例如：7700QE。
– 站別：輸入目前機台所在的站別。
– 軌道：選擇第一軌道還是第二軌道，此機種只能選擇第一軌。
– 焊錫：選擇目前的 AOI 機台是架設在爐前還是爐後。
– 語言：選擇介面上所要顯示的語言，目前有英文、繁體中文和作業系統所在語言可以選擇。
–
取像方式：顯示目前光學模組的運行模式，此機種只能使用靜態取像。
– 智慧型輸送系統：開啟智慧型輸送系統。智慧型輸送系統功能開啟後，系統將不會依照停
板位置進行夾板動作。系統會在第一次進板後自動計算出板子的大小以及最佳化的停板位
置，進而獲得最佳的 FOV 擷圖。
備註：此功能最大的好處在於不管系統是左進或者右進方式，都不會受限於感應器的位置
影響。
– 偏好設定：
共用
Test Research, Inc.
TR7700QE User Guide–Software 199
圖 307：偏好設定 – 共用
程式啟動時自動載入最後一次使用的專案：當下次重新開啟主程式時，會自動
載入關閉主程式前的最後一個專案。
當無工單號時發出警報：當無工單號時會發出警報。
當無工單號時顯示工單號輸入對話框：當無工單號時會跳出對話視窗允許使用
者手動輸入。
條碼
圖 308：偏好設定 – 條碼
