Test Research, Inc.
TR7700QE User Guide–Software 199

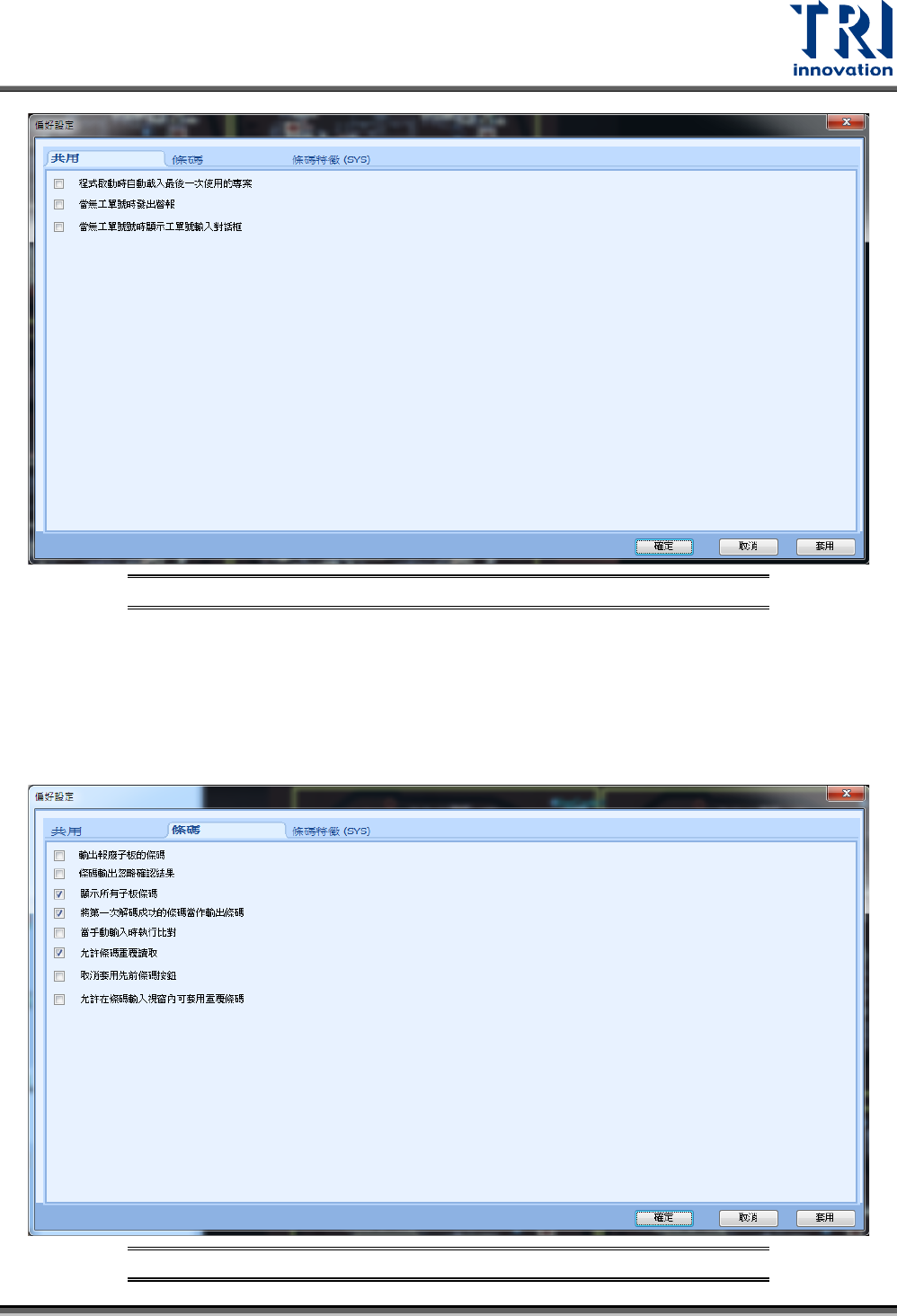

圖 307：偏好設定 – 共用
程式啟動時自動載入最後一次使用的專案：當下次重新開啟主程式時，會自動
載入關閉主程式前的最後一個專案。
當無工單號時發出警報：當無工單號時會發出警報。
當無工單號時顯示工單號輸入對話框：當無工單號時會跳出對話視窗允許使用
者手動輸入。
條碼
圖 308：偏好設定 – 條碼
Test Research, Inc.
TR7700QE User Guide–Software 200
輸出報廢子板的條碼：當檢測遇到報廢子板時，仍會輸出報廢子板的條碼。
條碼輸出忽略確認結果：當特徵比對功能錯誤時，仍會輸出所讀取出的條碼字
串。
顯示所有子板條碼：當多連板上所有子板的條碼都是相同的，僅以單一條碼顯
示，以節省畫面更新遲鈍。
將第一次解碼成功的條碼當作輸出條碼：當輸出報表時，會以第一個成功解出
的條碼作為報表名稱輸出。
當手動輸入時執行比對：當手動輸入條碼時，進行條碼格式的比對。
備註：
1. 使用時請先勾選[流程配置]>[一般設定]裡的“當條碼讀取失敗時允許手動輸
入”。
2. 使用前請先設定[條碼]>[特徵比對]。
允許條碼重覆讀取：允許同一比條碼被重覆讀取。目前預設為勾起，方便使用
者在產線進行同一條碼測試或條碼異常重新進板檢測。當不勾選時，是為了防
止同一個條碼被連續觸發，而導致條碼對應實際板子時會有錯誤。因此當某一
片板子與其前一片板子的條碼內容有重覆時，就會被當作 noread。
取消套用先前條碼按鈕：取消在條碼讀取失敗時，條碼輸入視窗的 “套用先前條
碼”按鈕。此功能的主要目的是在防止操作員誤觸按鈕而將先前的條碼套用到當
下檢測的板子。
允許在條碼輸入視窗內可套用重覆條碼：允許在手動條碼輸入視窗內套用重覆
的條碼。
條碼特徵(SYS)
此功能的主要用途在於監控指定元件或檢測框上的條碼是否有錯誤。當讀取條碼不符
合設定時，將停止檢測，以防止生產線中參雜其他機種板子的情形。

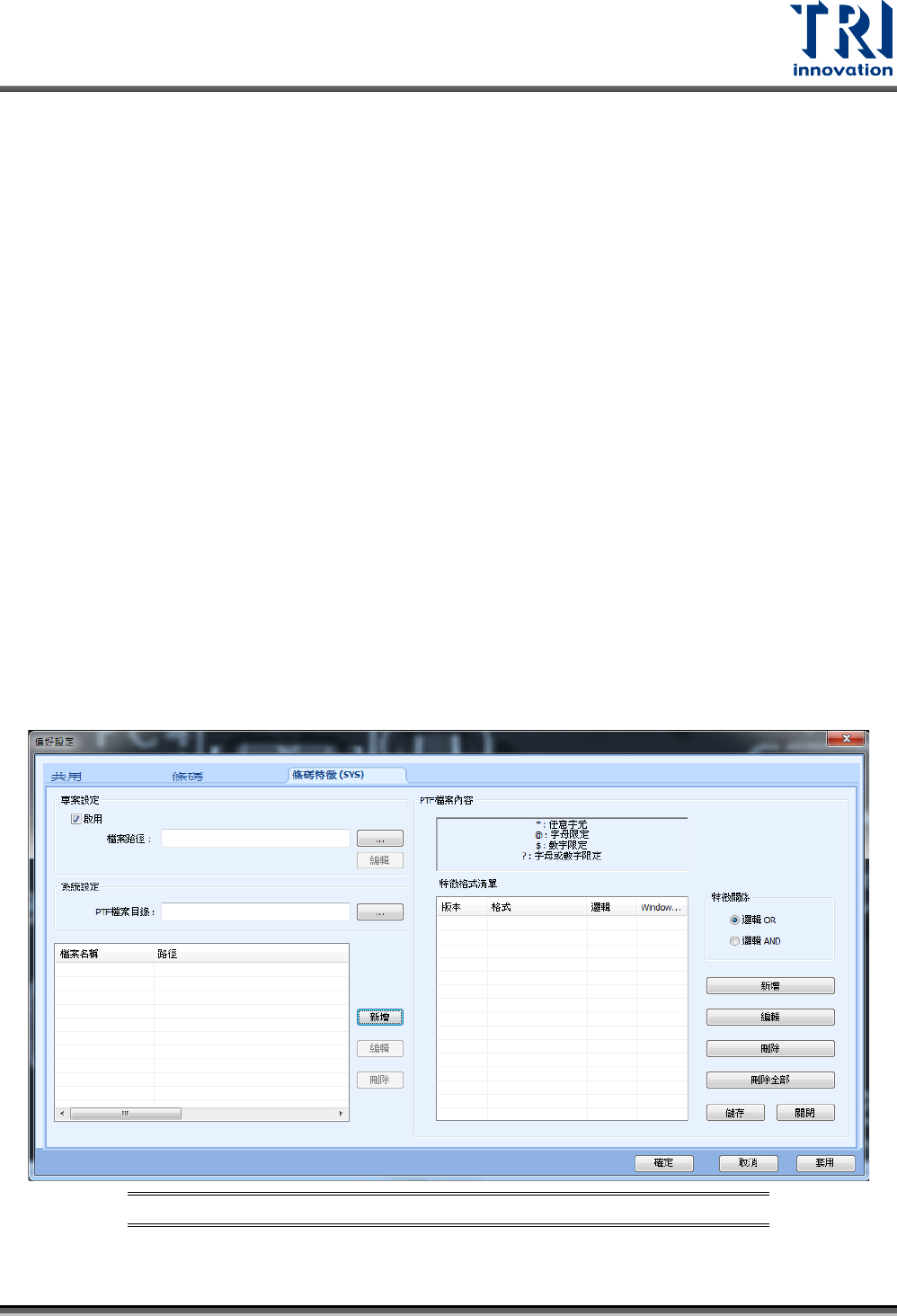

圖 309：偏好設定 – 條碼特徵(SYS)
其操作設定如下：
Test Research, Inc.
TR7700QE User Guide–Software 201
步驟1. 點選介面左側的[新增]。
步驟2. 點選介面右側的[新增]。
圖 310：偏好設定 – 條碼特徵(SYS) – 設定步驟 1
步驟3. 選擇版本。
步驟4. 編輯條碼格式。
步驟5. 選擇目標，條碼或者元件，並按下[確定]。
圖 311：偏好設定 – 條碼特徵(SYS) – 設定步驟 2
步驟6. 選擇邏輯。
步驟7. 按下[儲存]，將設定好的參數輸出成 PTF 檔。
步驟8. 勾選[啟用]，並指定檔案路徑到剛剛儲存 PTF 檔的檔案路徑。
控制系統
– 可程式控制器：進入 PLC 控制介面視窗。詳細說明請參閱 6.1.1。
– 輸送系統設定：進入輸送系統設定視窗，如下圖所示。此介面可以讓使用者不用進入到可
