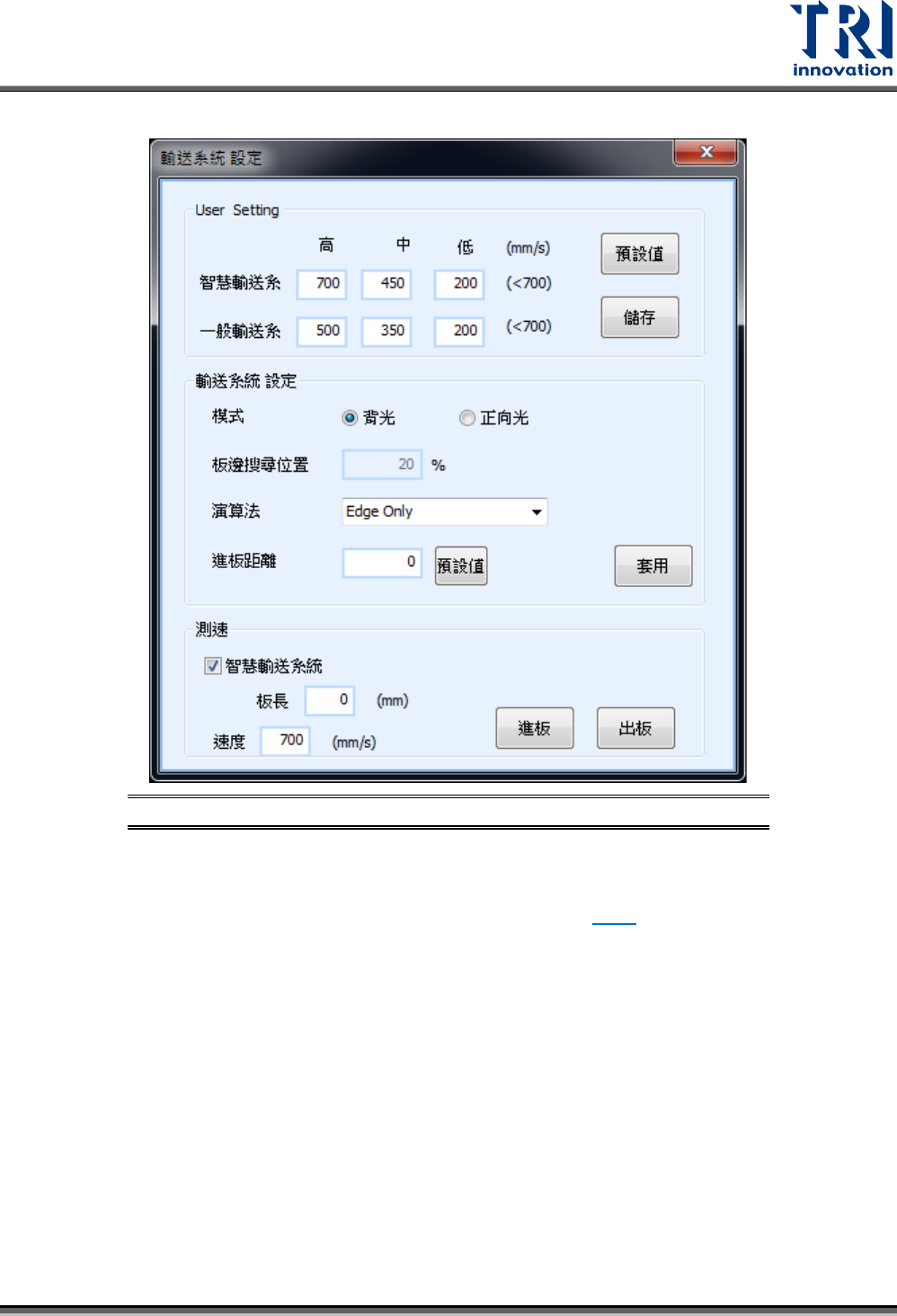

Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 202 程式控制器視窗也可快 速的設定輸送系統 相關的參數。 圖 312 ：輸送系統 設定視窗 – 進板：將 在 電路板 移到 測試 位置。 – 出板：將 在 電路板 退出到出板位置 。 – 軌道寬度 ：調整軌道的寬 度供進板尺用，詳細說 明請參閱 6. 1.2 。 – 尺規：提 供 虛擬尺 規來進行 電路板寬度 量測。因尺…
Test Research, Inc.
TR7700QE User Guide–Software 201
步驟1. 點選介面左側的[新增]。
步驟2. 點選介面右側的[新增]。

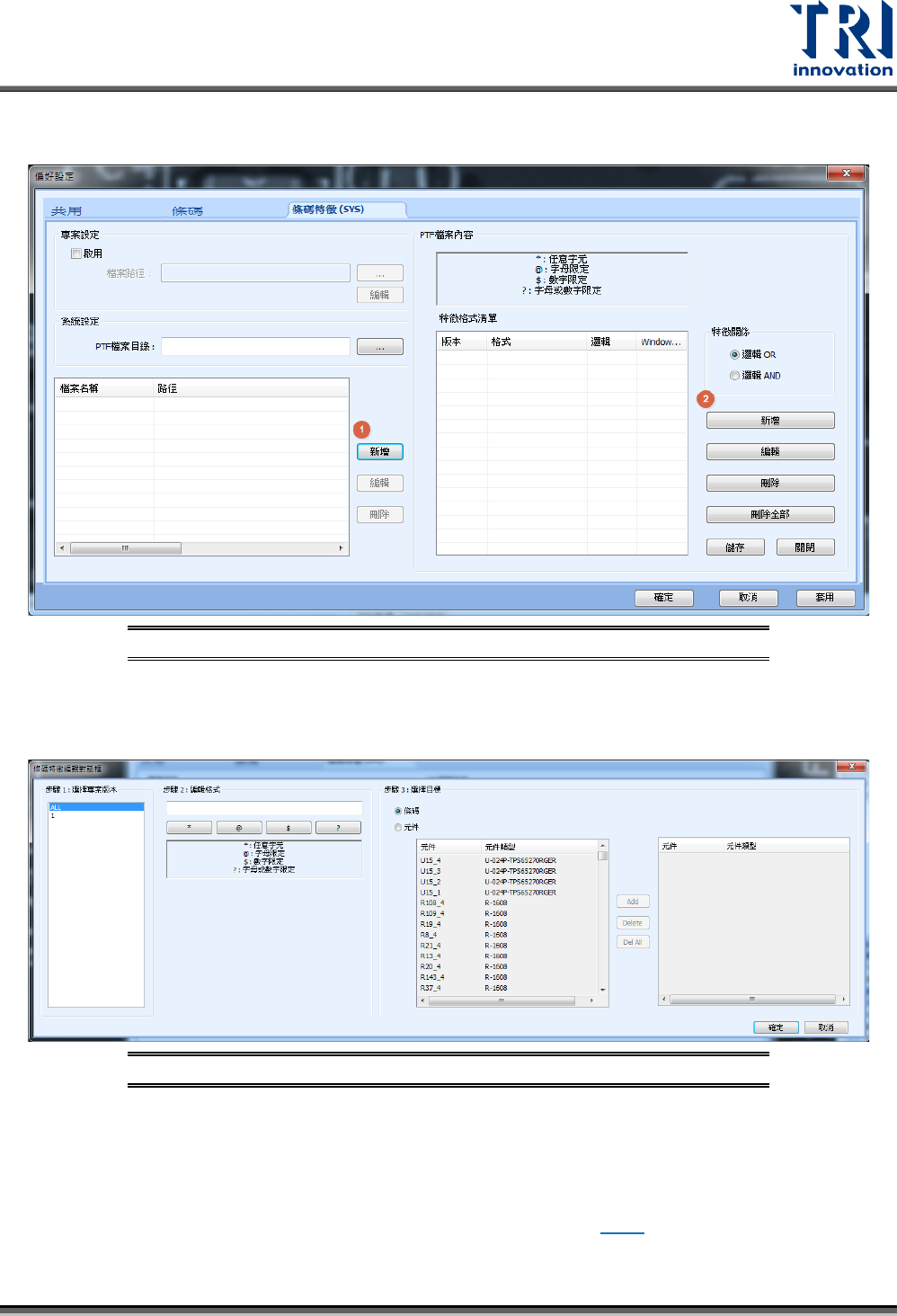

圖 310：偏好設定 – 條碼特徵(SYS) – 設定步驟 1
步驟3. 選擇版本。
步驟4. 編輯條碼格式。
步驟5. 選擇目標，條碼或者元件，並按下[確定]。
圖 311：偏好設定 – 條碼特徵(SYS) – 設定步驟 2
步驟6. 選擇邏輯。
步驟7. 按下[儲存]，將設定好的參數輸出成 PTF 檔。
步驟8. 勾選[啟用]，並指定檔案路徑到剛剛儲存 PTF 檔的檔案路徑。
控制系統
– 可程式控制器：進入 PLC 控制介面視窗。詳細說明請參閱 6.1.1。
– 輸送系統設定：進入輸送系統設定視窗，如下圖所示。此介面可以讓使用者不用進入到可
Test Research, Inc.
TR7700QE User Guide–Software 203

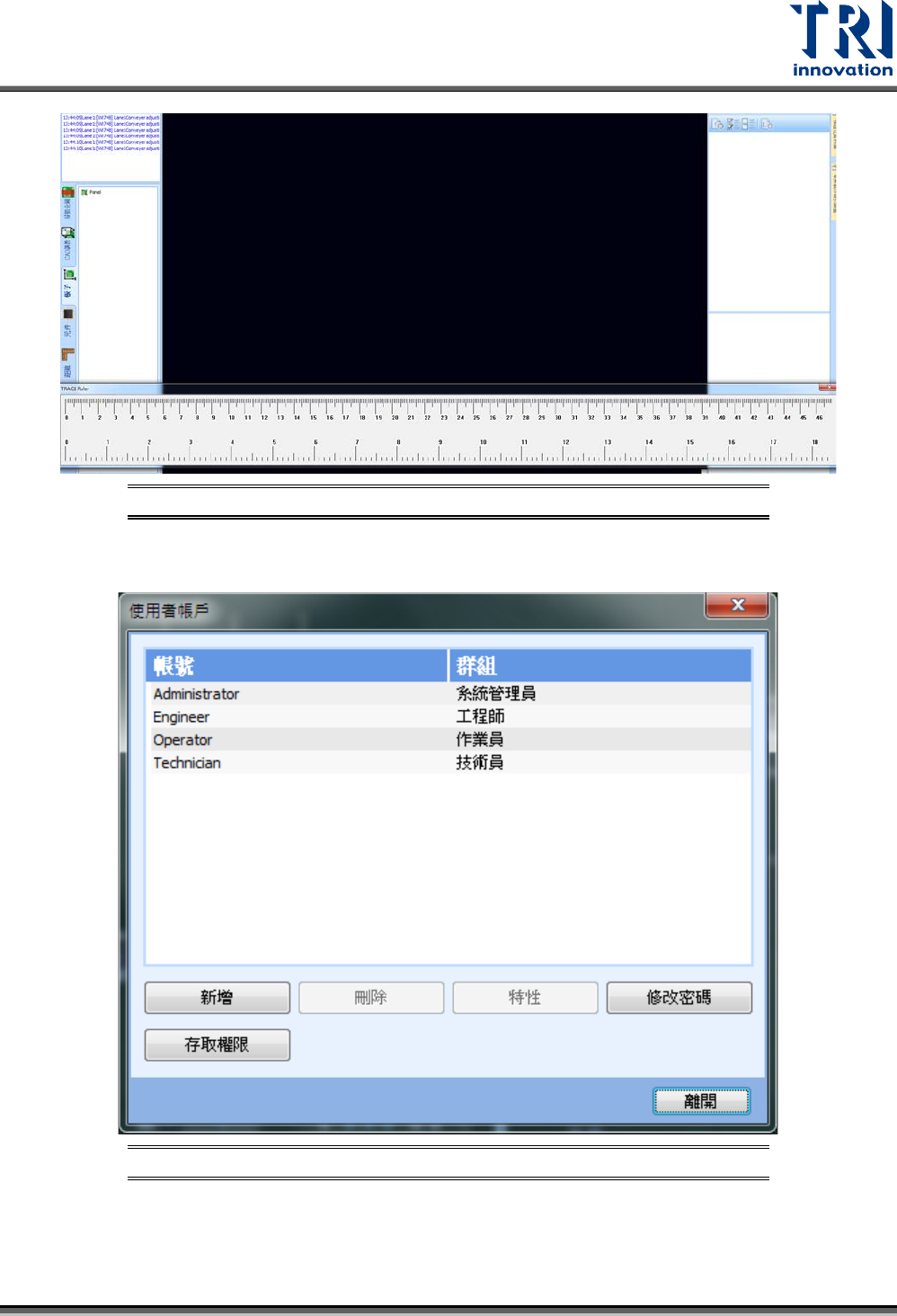

圖 313：尺規介面
使用者帳戶(僅管理者登入才能使用)
– 權限管理：設定使用者帳戶的群組與權限，點選後會跳出以下視窗。
圖 314：使用者管理-帳號設定視窗
新增：新增使用者，可設定名稱、密碼、使用權限。設定畫面如下圖。
