Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 207 圖 319 ：校準視窗 圖 320 ：校準視窗 – 運動控制 相機移動方向 相機移動速度 相機的步進距離 相機座標位置
Test Research, Inc.
TR7700QE User Guide–Software 206

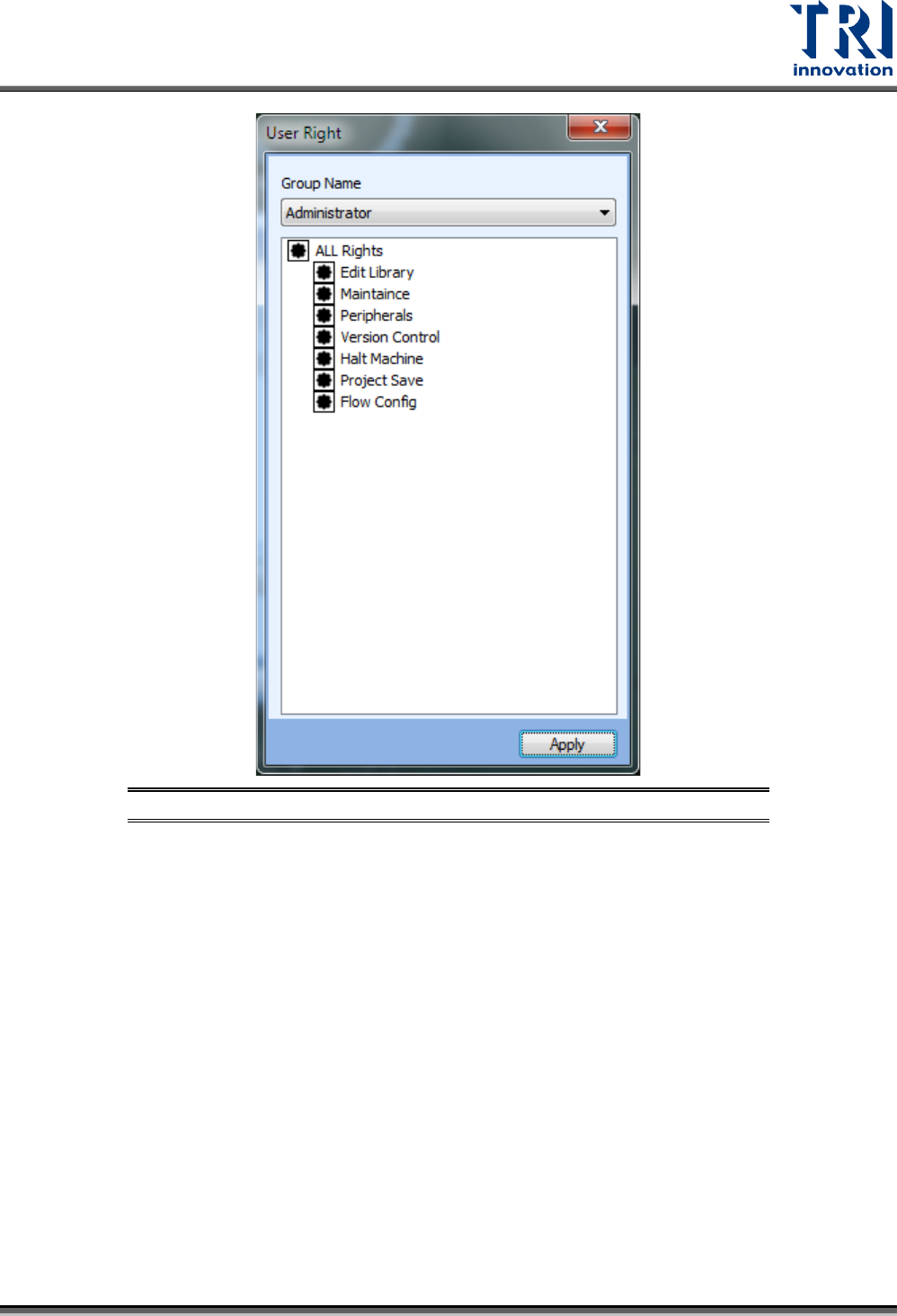

圖 318：使用者權限定義視窗
校準
– 相機：開啟相機校正功能設定視窗，校正功能屬於生產組裝後或後續原廠工程師校正機台
時使用，部分功能需搭配校正工具。一般功能介面說明下：
Test Research, Inc.
TR7700QE User Guide–Software 207

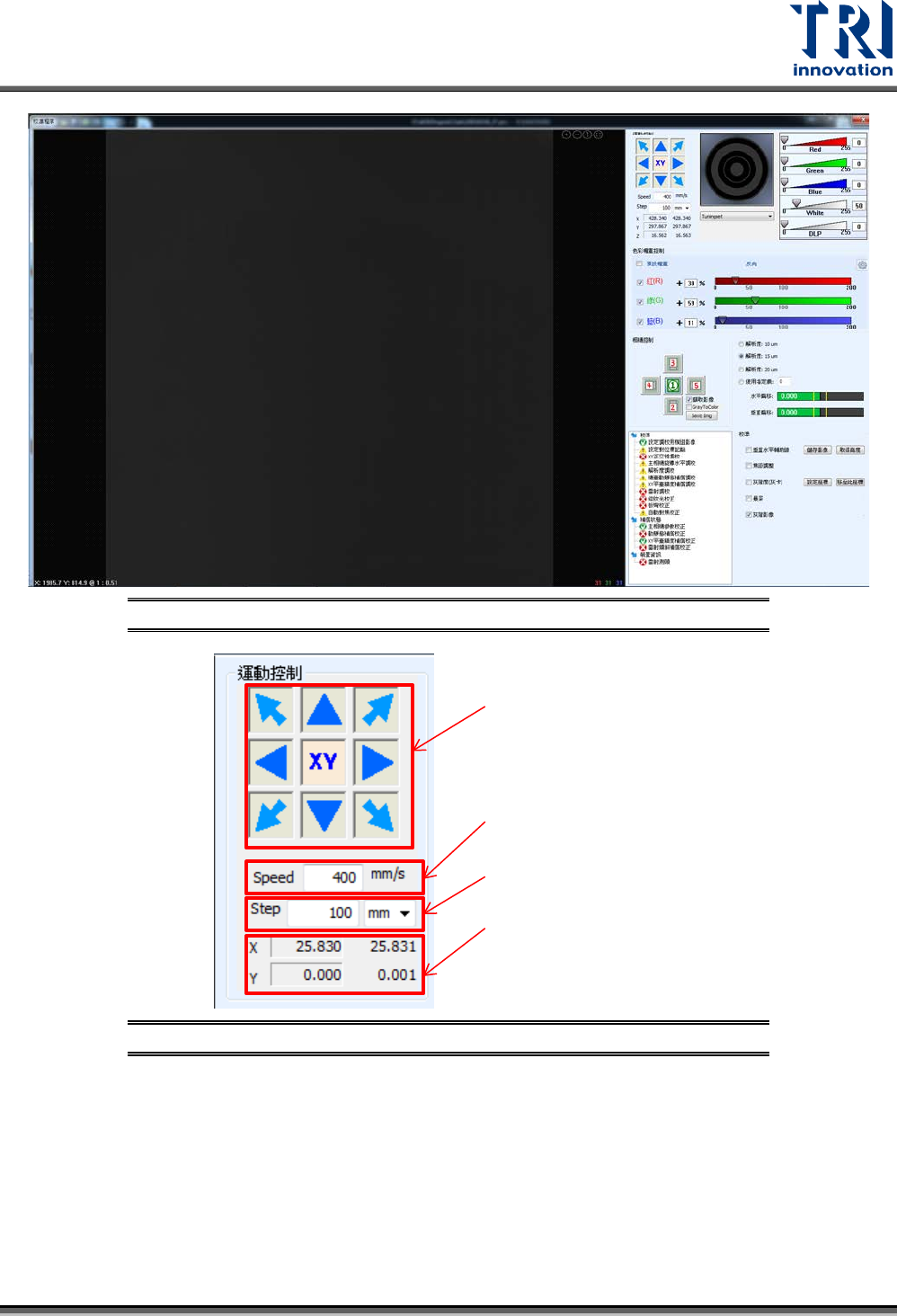

圖 319：校準視窗
圖 320：校準視窗 – 運動控制
相機移動方向
相機移動速度
相機的步進距離
相機座標位置
Test Research, Inc.
TR7700QE User Guide–Software 208

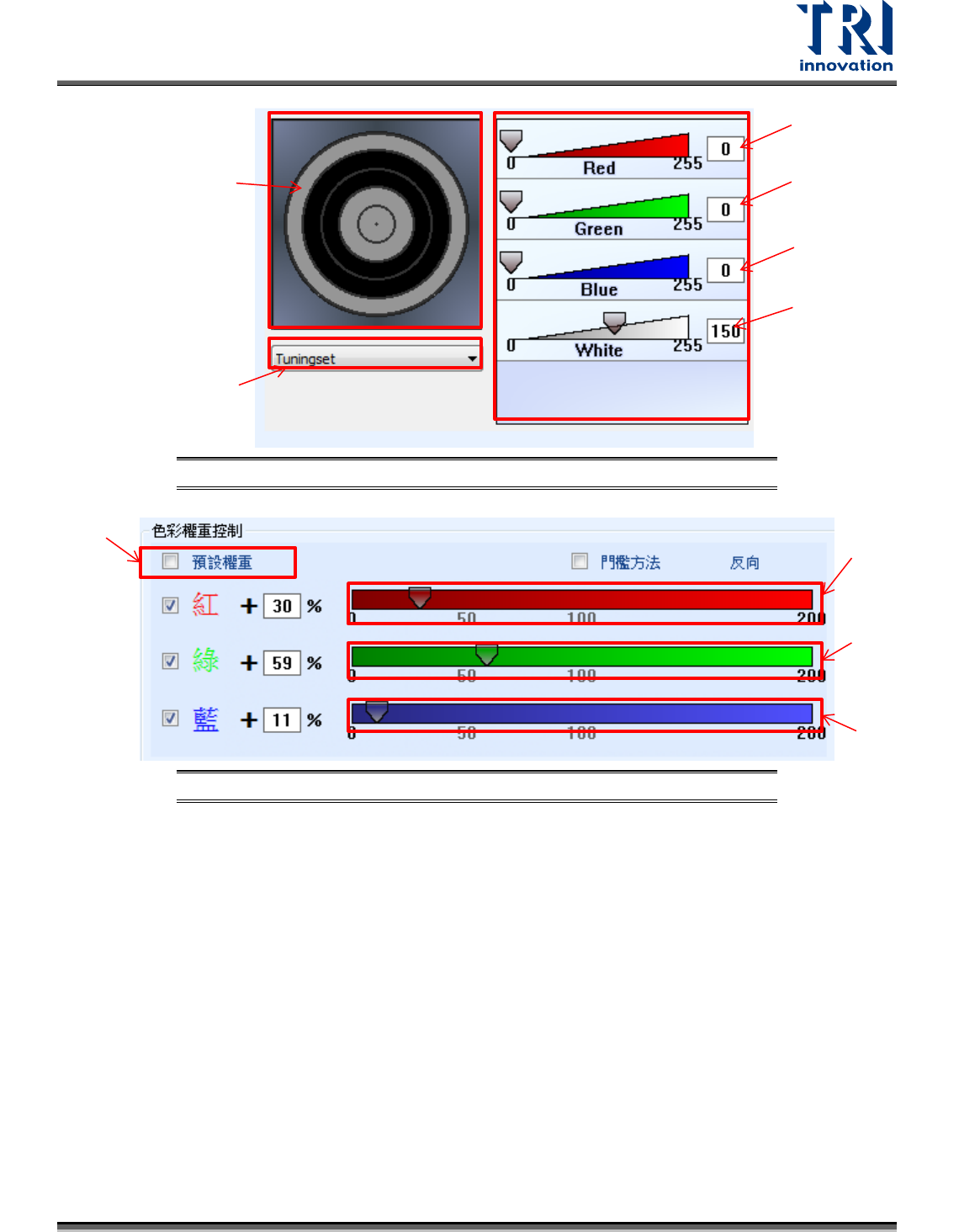

圖 321：校準視窗 – 光源控制
圖 322：校準視窗 – 色彩權重控制
燈光設定顯示區
燈光名稱選擇區
紅色燈光設定
綠色燈光設定
白色燈光設定
綠色權重
設定
藍色權重
設定
預設權重值
紅色權重
設定
藍色燈光設定
