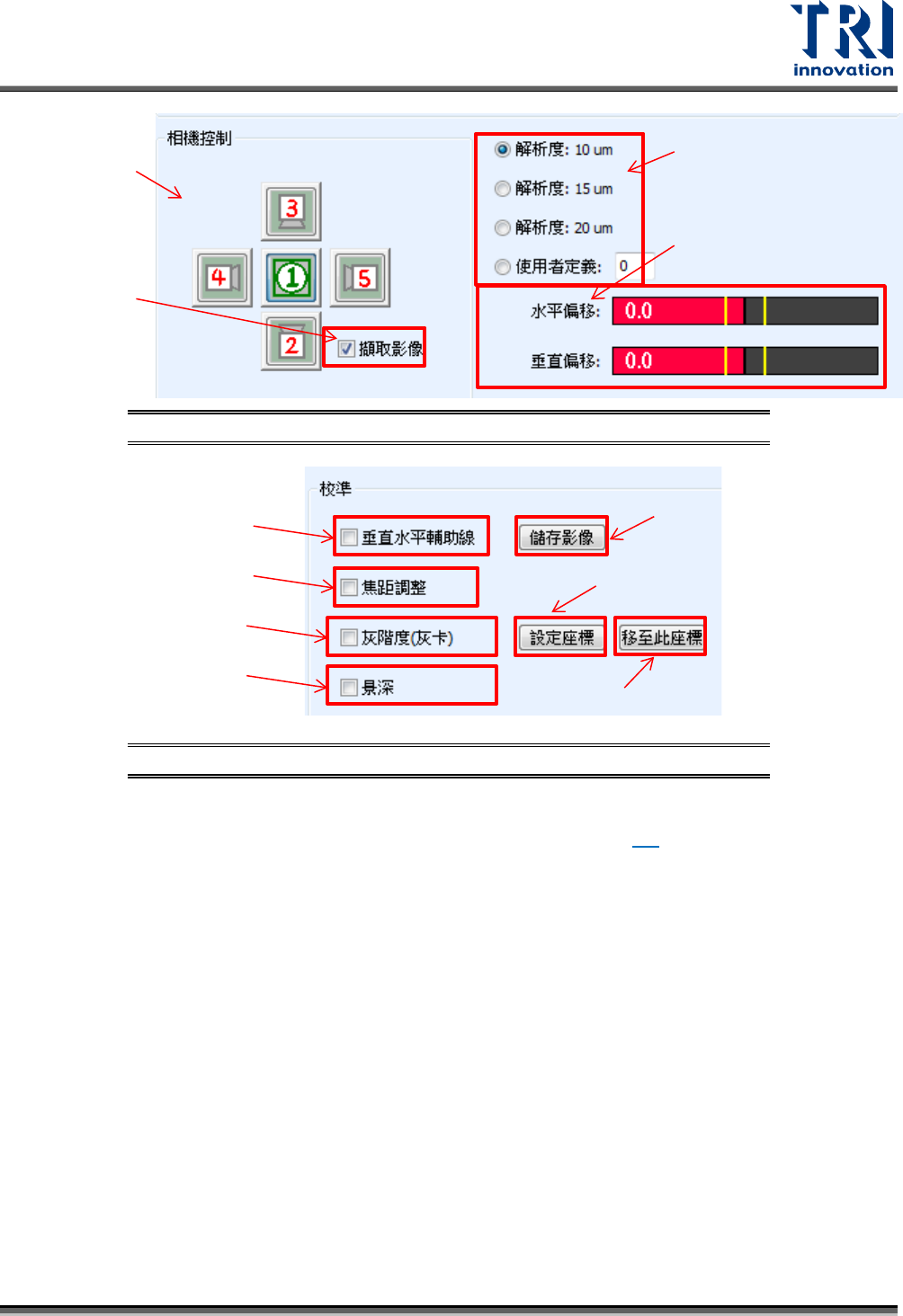

Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 209 圖 323 ：校準視窗 – 相機控制 圖 324 ：校準視窗 – 校準 系統診斷 – 安全檢查 ：進行機台硬體 方面的診斷，詳細操作 與說明請參閱 6.6 。 3D 系統 – 3D 設定：設定條紋光 3D 的相關參數。 選擇相機 相機取像 解析度 校正水平 / 垂直偏移 畫面顯示十字線 焦距調整 灰階顯示 景…
Test Research, Inc.
TR7700QE User Guide–Software 208
圖 321：校準視窗 – 光源控制
圖 322：校準視窗 – 色彩權重控制
燈光設定顯示區
燈光名稱選擇區
紅色燈光設定
綠色燈光設定
白色燈光設定
綠色權重
設定
藍色權重
設定
預設權重值
紅色權重
設定
藍色燈光設定
Test Research, Inc.
TR7700QE User Guide–Software 210
圖 325：3D 高度量測設定視窗
可測高度範圍：選擇可測的高度範圍。一般預設是-2.0~10.0mm。當可測高度越高，
代表使用越粗的條紋光，但精度就會越差；反之，當可測高度越低，代表使用越細
的條紋光，而精度就會越好。因此，使用者可以依據需求選擇適當的範圍。
可測高度下限：設定可測高度的下限高度(預設為-2mm)。一般而言，當有板彎而
導致 3D base 無法正確找出時，可以試著降低可測高度下限。
檢測模式：選擇使用一般(Normal)或者快速(Fast)進行檢測。當選擇一般時，除了
一般設定的條紋光以外，還為有一組較粗的條紋光來進行測試，以達到較佳的 3D
成像。而當選擇快速時，就會關閉這一組較粗的條紋光，僅用選擇的條紋光來進行
測試。
DLP 數量：選擇 DLP 數量，2 或 4 個。數量越多時會有較佳的 3D 成像，但所需
的時間也比較久。
DLP 強度：設定目前 DLP 的光源強度。預設為 150。
熱鍵設定
– 熱鍵設定：定義元件資料庫時操作動作的熱鍵。
5.3.3 周邊設備
