Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 223 圖 347 ：專案標準 設定視窗 圖 348 ：專案標準 異動顯示視 窗
Test Research, Inc.
TR7700QE User Guide–Software 222
：移除右方清單(檢測清單)中所有的項目。
：選擇左方清單(搜尋清單)中所有的項目。
：移除左方清單(搜尋清單)中所有的項目。
– 操作紀錄：提供使用者觀察該專案新增、刪除、修改檢測框參數與模式的紀錄。此紀錄僅
包含有存檔的部分，修改後無存檔的部分將不會顯示。點選後會出現如下圖的介面。使用
者可以先設定想要的搜尋條件(如目標、更新資料、依行為、依使用者或依時間)後，按下
[查詢]。搜尋的結果會顯示在下方清單中。
圖 346：操作紀錄搜尋視窗
– 專案版本：將現有的專案版本另存到指定的位置，以防誤操作而覆蓋到原有的專案。
– 專案標準：此功能的主要目的是在顯示當專案有進行變動(如測試子板數、元件數、不測
元件數…等)時，在儲存檔案後，會跳出視窗告知使用者變更的狀態。點選後，使用者可
以選擇開啟功能，並設定當異動後顯示，還是每次都會顯示。
Test Research, Inc.
TR7700QE User Guide–Software 223
圖 347：專案標準設定視窗
圖 348：專案標準異動顯示視窗
Test Research, Inc.
TR7700QE User Guide–Software 224
– 整體設備效率(OEE)：此功能在紀錄機台稼動率與機台當前狀態(測試、微調、維護或者閒
置中)，須搭配維修站與 YMS 功能使用。詳細設定請參閱 OEE 使用說明。
涵蓋率報告
– 設定：設定涵蓋率相關內容。

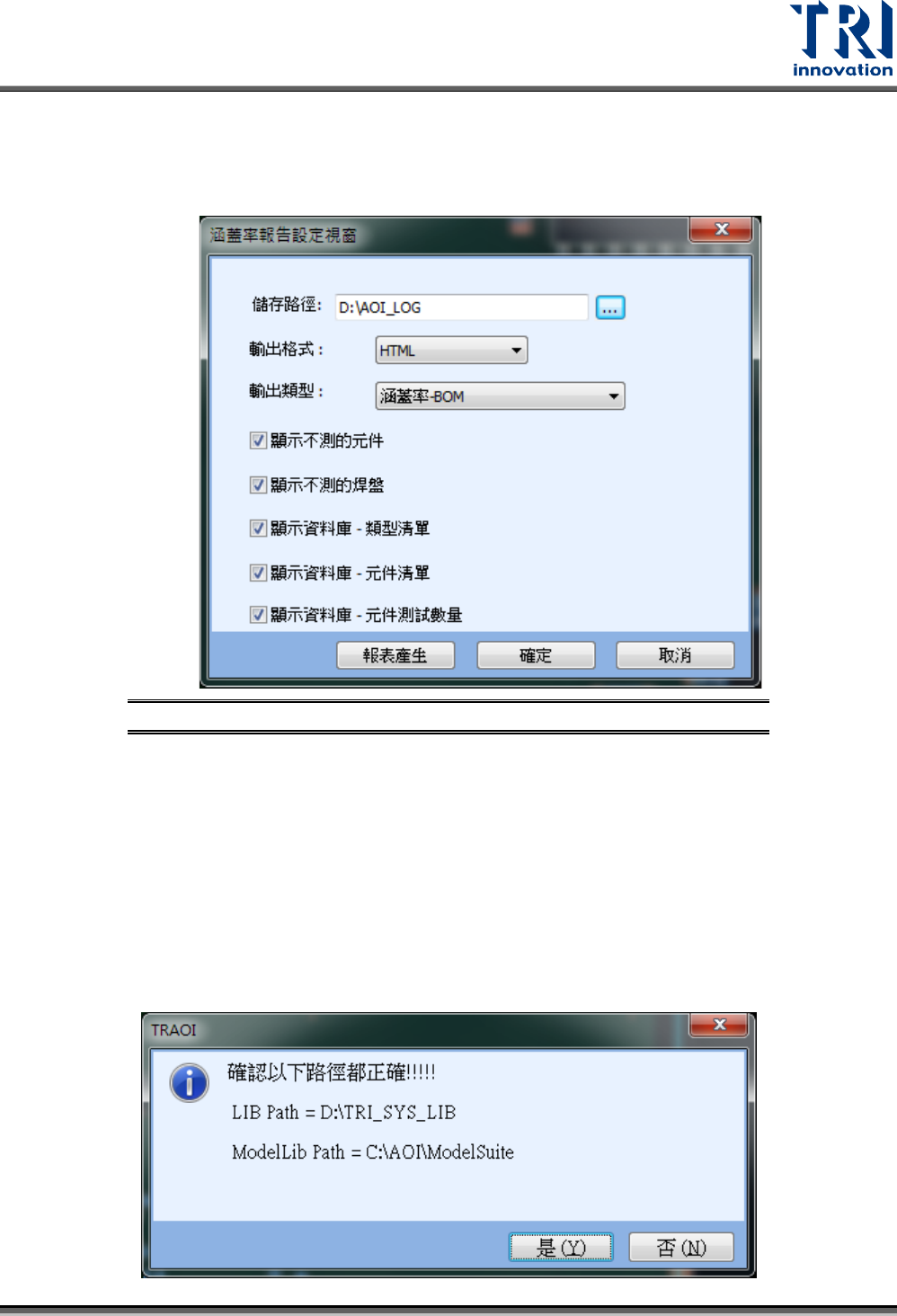

圖 349：涵蓋率報告設定視窗
輸出格式
– 設定：可以讓使用者自行編輯輸出檔案的格式，不過此功能屬於進階功能，仍建議由原廠
RD 或 FAE 協助處理。
– XML 設定：可以讓使用者自行編輯輸出檔案的格式，不過此功能屬於進階功能，仍建議
由原廠 RD 或 FAE 協助處理。
資料庫作業模式
– 載入共用資料庫：開啟專案時會將共用資料庫的檢測框參數自動更新到專案中。此功能的
用途在於，當某一專案修改檢測框參數並儲存到共用資料庫後，開啟其他專案時若有相同
元件的話，可以從共用資料庫中獲得修改後的檢測框參數，確保檢測方式的一致性。
– 協作資料庫：多人合作撰寫資料庫，須先開啟相同專案，及指定相同資料庫路徑，如下圖。
