Test Research, Inc.
TR7700QE User Guide–Software 228
− 規則-階梯：指多連板為相同角度但是有固定 X 與 Y 方向的梯形排列組合。
圖 357：產生多連板資訊 – 規則 – 階梯排板方式
− 不規則：各子板為不規則的排列組合，使用者須手動編排連板位置並在每個子板上作
定位。
– 刪除 CAD 座標：刪除多連板中所選擇板上的 CAD 檔。
– 子板索引：設定多連板的板號。點選後會出現以下視窗供使用者選擇板號設定規則。
− 自訂起始索引標號：可以手動設定不連續的子板編號。例如：10 連板，輸入 1,2,3,6,9，
得到的 boardindex 為 1 2 3 6 9 10 11 12 13 14。
Test Research, Inc.
TR7700QE User Guide–Software 229

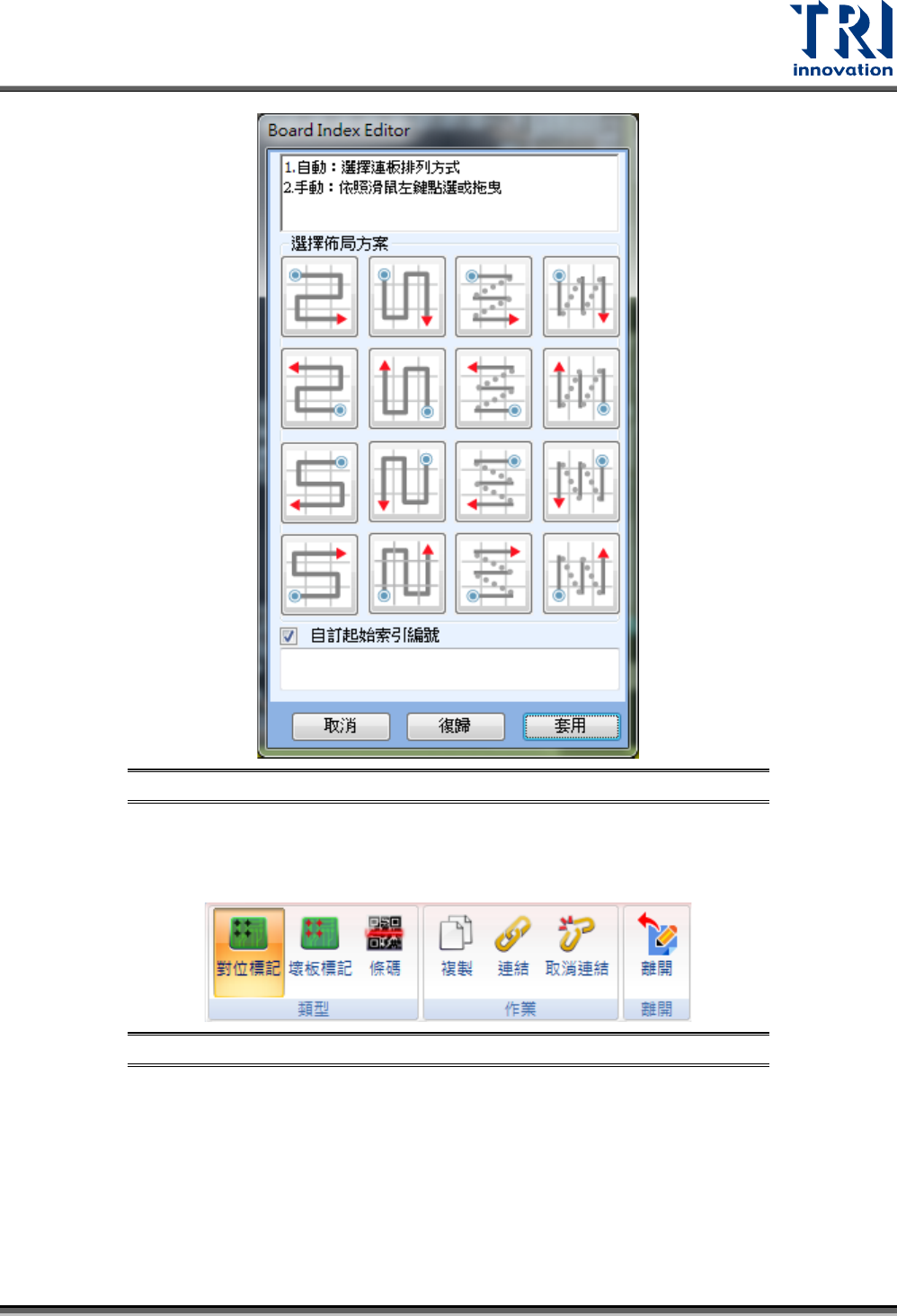

圖 358：編輯子板索引視窗
– 子板尺寸：設定每個子板的檢測範圍大小。
對位/壞板/條碼標記
– 連結/複製：點選進入連結/複製頁籤。
圖 359：連結/複製相關頁籤
− 類型：選擇要進行作業的項目。
− 作業：
複製：可以將對位標記、壞板標記與條碼進行複製的動作。在點選小板位置，
即可新增出一組複製關係，主要為設定與小板的關係。當新增壞板標記/條碼時，
如果在小板尺寸內，預設為連結到各小板。
連結：可以將對位標記、壞板標記與條碼進行連結的動作。主要為設定與小板
的關係。當新增壞板標記/條碼時，如果在小板尺寸內，預設為連結到各小板。
Test Research, Inc.
TR7700QE User Guide–Software 230
取消連結：取消對位標記、壞板標記與條碼與小板的連結關係。
舉例來說，當選擇對標記時，在全圖模式上會顯示出對位標記的位置，使用者在左邊的”
板子”頁籤中，選擇一個對位標記後，然後在大圖上選擇一個子板，最後按下連結。這時
候該對位標記就會被指定是在這個子板上使用，並且會在頁籤中該對位標記下顯示其連結
的板子，如下圖表示 F1 是小板 1 的各別對位標記(Local FM)。

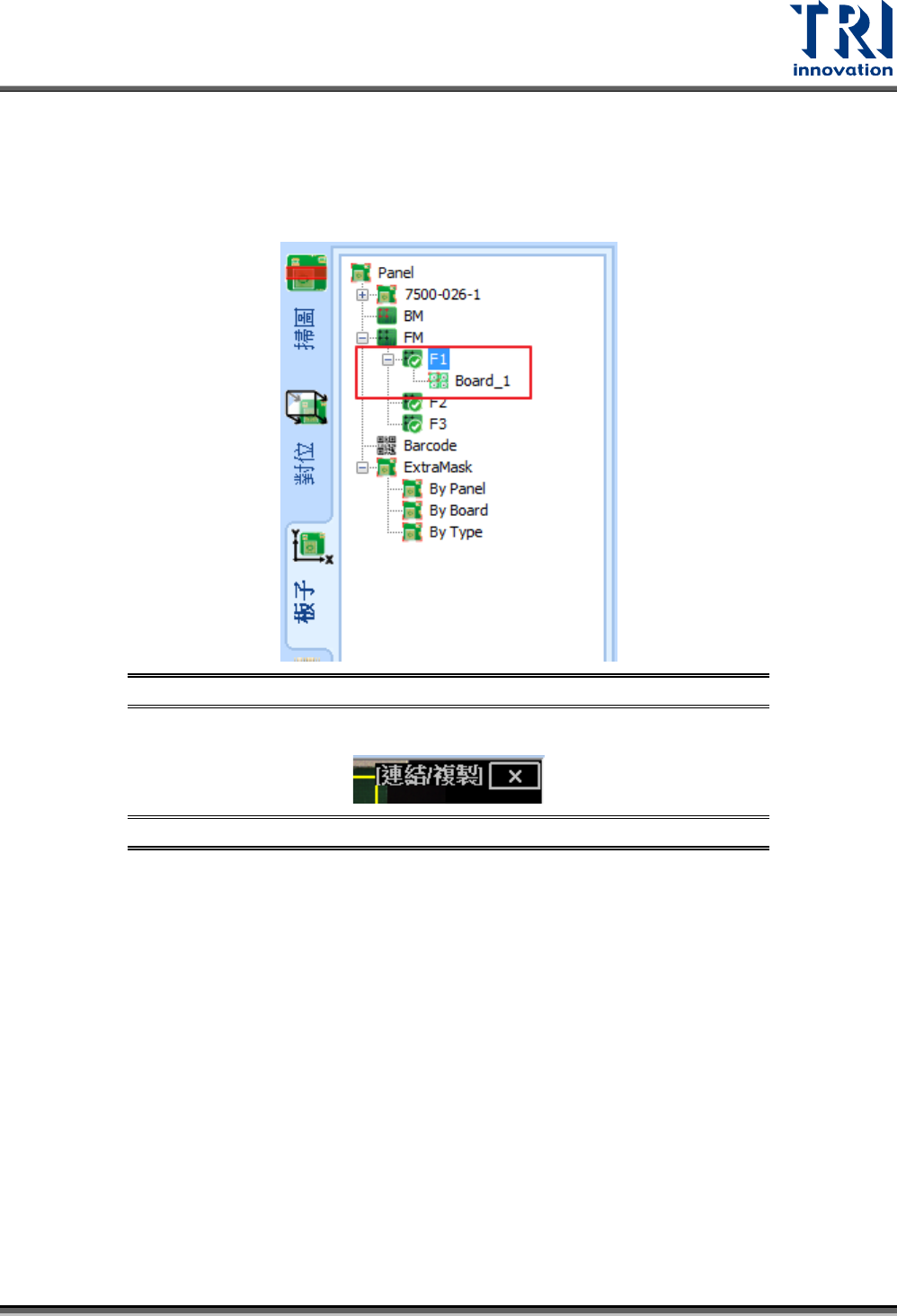

圖 360：連結/複製對位標記/壞板標記/條碼設定視窗
如欲關閉功能請按影像圖區右上角的叉叉，如下圖所示。
圖 361：連結/複製頁籤離開方式
載入
– 載入 CAD：載入不同的 aoi 檔來製作專案。
– 讀取專案：載入新的專案並整合到現有的專案中。
