5.3.8.1 對位標記
在指定的位置新增對位標記檢測框。使用者可以選擇“使用當前影像”或“使用標準影像模組”。對位
標記的類型可依據實際情況選擇使用”圓形”或者”方形”。當對位標記為黑色時，可勾選“使用黑色
主體”功能來切換檢測的方式。

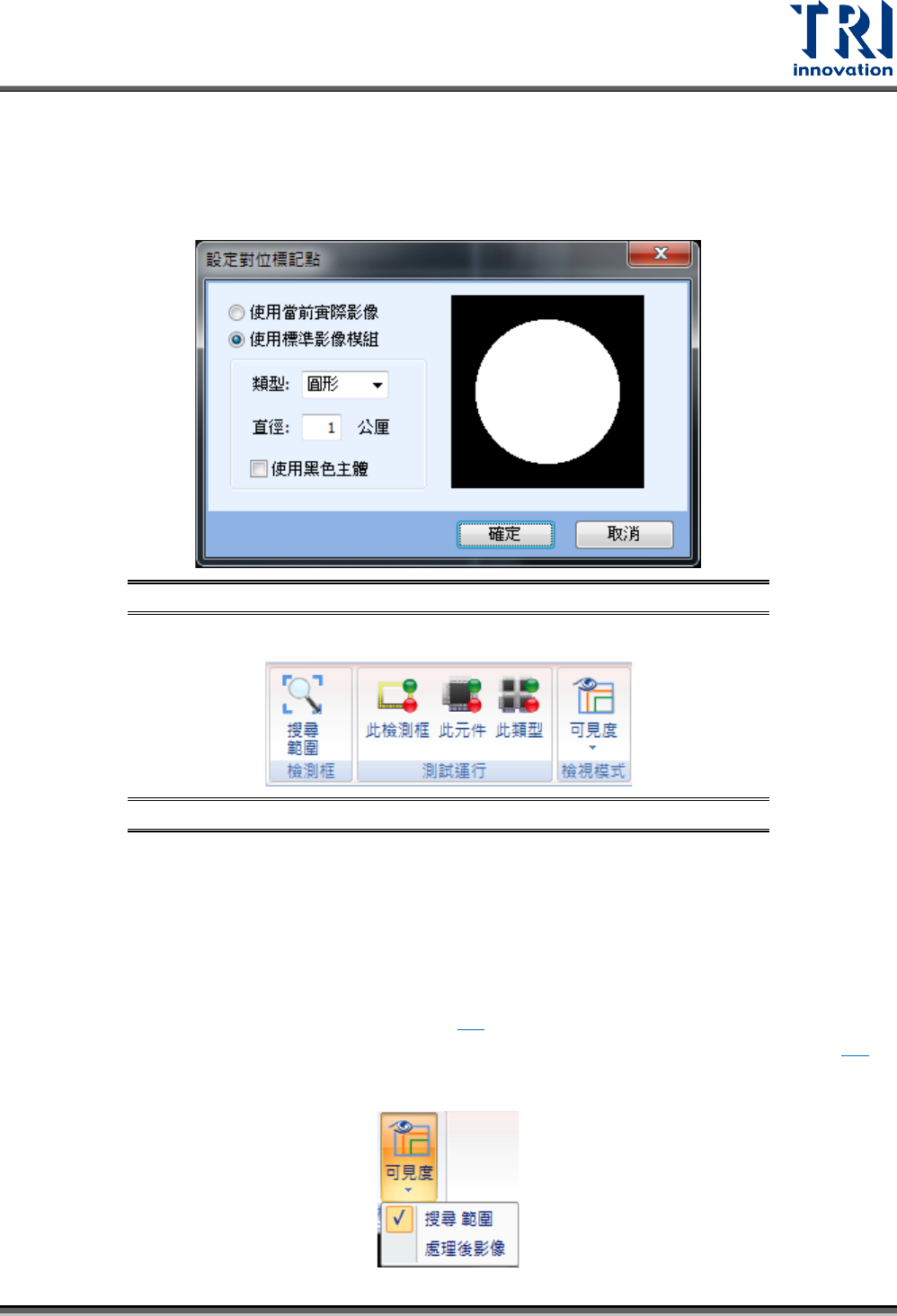

圖 364：新增對位標記視窗
當拖曳出檢測框後，會自動切換到壞板標記相關頁籤，如下圖所示。
圖 365：[對位標記]頁籤面板
檢測框：
– 搜尋範圍(熱鍵 R)：設定此檢測框的搜尋範圍。
測試運行
– 此檢測框(熱鍵 D)：顯示已選擇檢測框的測試結果。
– 此元件(熱鍵 F)：顯示已選擇元件上所有檢測框的測試結果。
– 此類別(熱鍵 G)：顯示與已選擇元件同類別上所有檢測框的測試結果。此用此功能
會進入微調畫面，詳細操作請參閱 4.2。
– 品質驗證(QV) ：可以利用已有的不良影像進行比對檢測。詳細功能設定請參閱 8.8。
檢視模式
– 可見度
Test Research, Inc.
TR7700QE User Guide–Software 233
圖 366：新增對位標記的檢視功能
搜尋範圍：顯示搜尋範圍。
處理後影像：顯示經過影像處理後的影像。
5.3.8.2 壞板標記
在指定的位置新增壞板標記檢測框(僅可以用 Patmatch、Cormatch 來測試)。當壞板標記檢測不
良時會忽略該板檢測。當拖曳出檢測框後，會自動切換到[壞板標記]相關頁籤，如下圖所示。

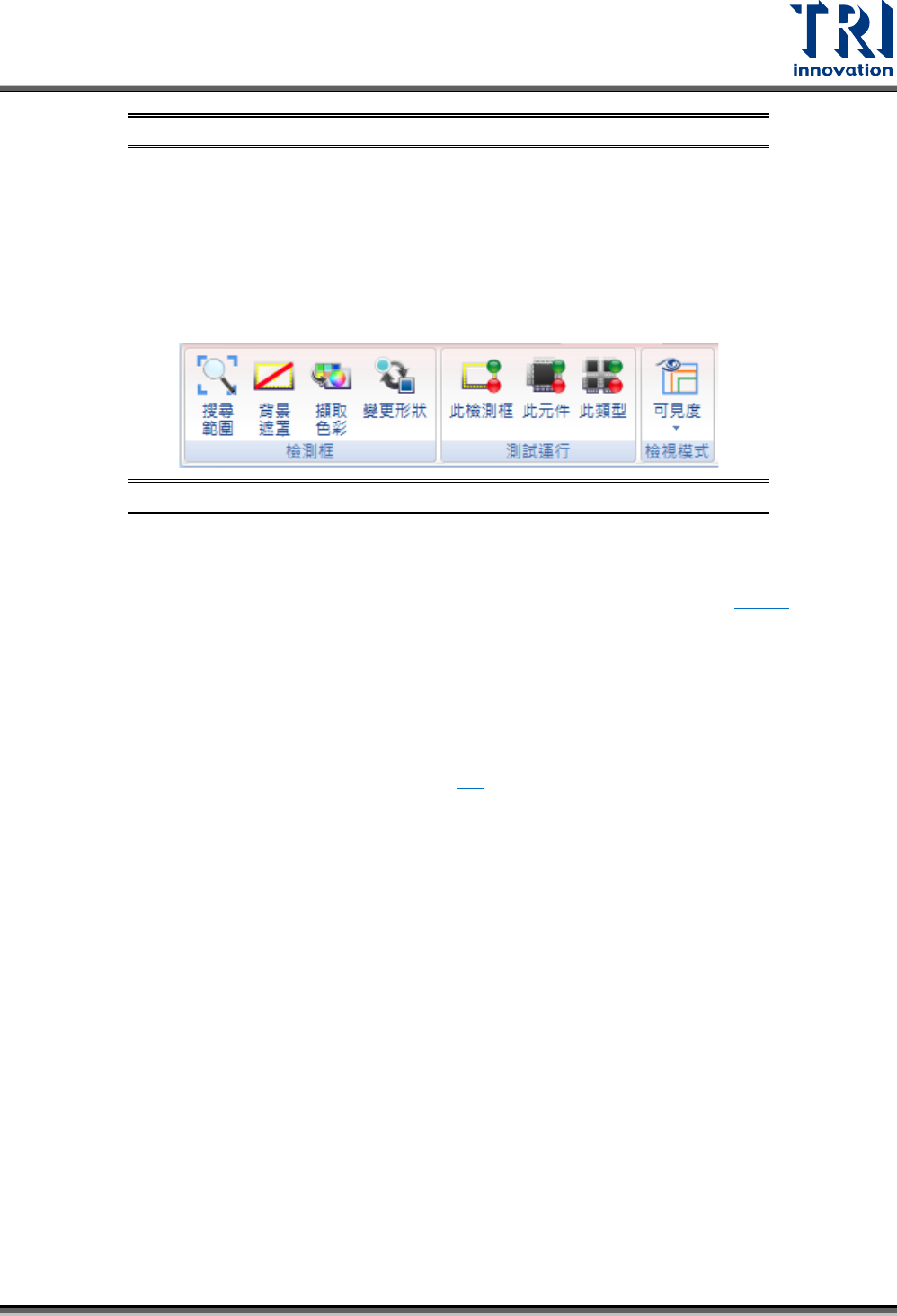

圖 367：[壞板標記]頁籤面板
檢測框
– 搜尋範圍：測定壞板標記檢測框的搜尋範圍。
– 背景遮罩：對已選擇的檢測框設定不檢測的區域。詳細內容請參閱 5.3.10。
– 擷取色彩：測試已選擇檢設框所屬元件類別的所有檢測框。
– 改變形狀：改變檢測框的形狀。
測試運行
– 此檢測框(熱鍵 D)：顯示已選擇檢測框的測試結果。
– 此元件(熱鍵 F)：顯示已選擇元件上所有檢測框的測試結果。
– 此類別(熱鍵 G)：顯示與已選擇元件同類別上所有檢測框的測試結果。此用此功能
會進入微調畫面，詳細操作請參閱 4.2。
檢視模式
– 可見度
搜尋範圍：顯示搜尋範圍。
處理後影像：顯示經過影像處理後的影像。
5.3.8.3 條碼
在指定的位置新增條碼檢測框。當在原圖模式拖曳出檢測框後，會跳出以下視窗。
Test Research, Inc.
TR7700QE User Guide–Software 234

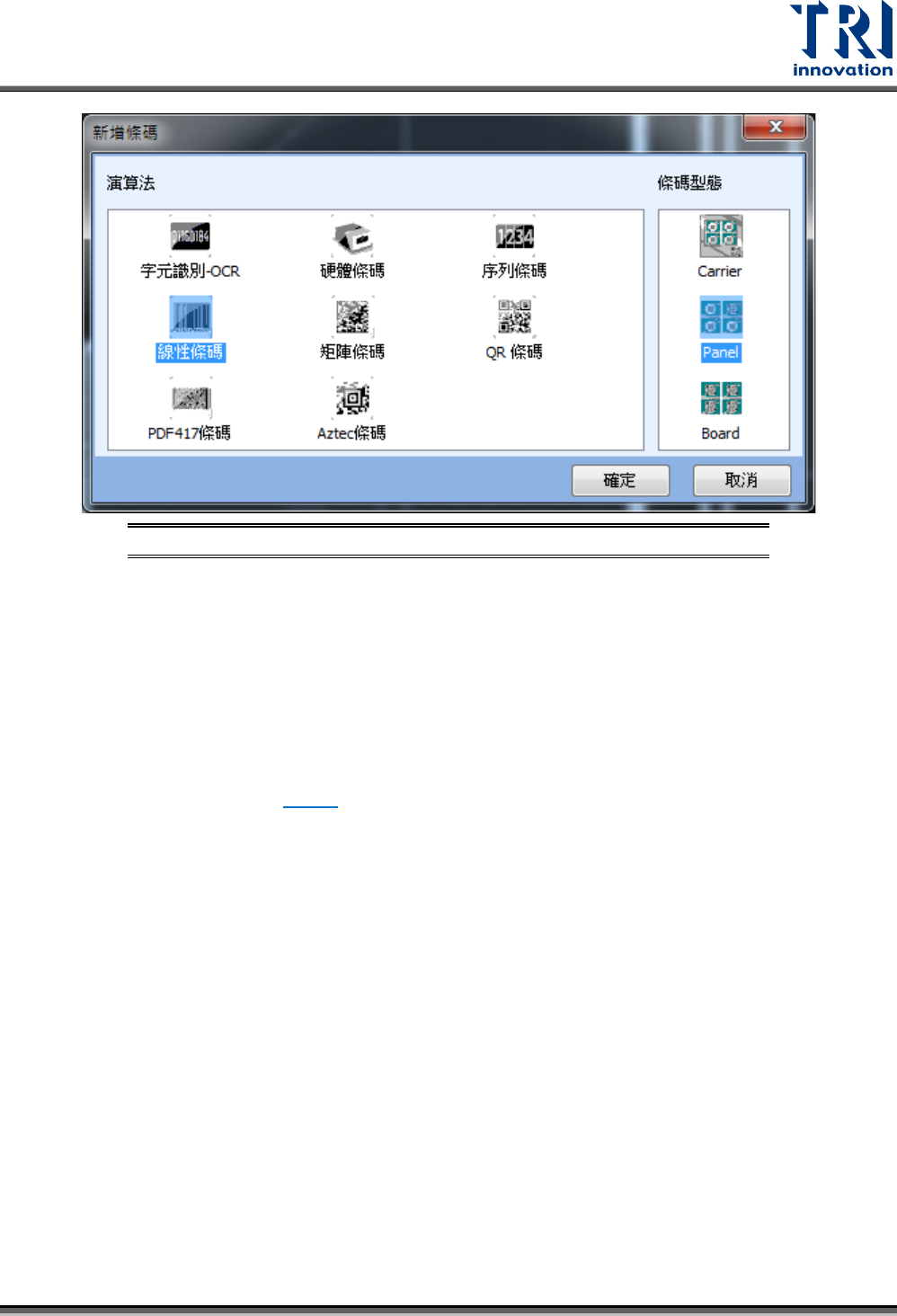

圖 368：新增條碼視窗
演算法：可區分為字元辨別-OCR、硬體條碼、序列條碼、線性條碼、矩陣條碼、
QR條碼、PDF417 條碼和 Aztec 條碼。
條碼型態：可區分為 Carrier、Panel、Board。Carrier 代表此條碼為貼在治具
上可以重複使用，一般為搭配小板條碼上傳客戶系統以供後續追蹤。Panel表示
讀取一個條碼，套用給所有子板使用，依據其他設定有可能全部都是相同的條
碼，或者延伸的流水編號條碼。Board 表示每一小板各自讀取本身獨立的條碼。
在全圖模式顯示時，每個子板的相同位置上會有一個條碼框。
1) 字元辨別-OCR：使用相機來拍攝照片來進行條碼讀取。關於 OCR 框的詳細設
定，請參閱 3.7.11。
