Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 2 37 掃描模式 ：目前僅能使用 RunT ime 模式。 膨脹係數 (X) ：針對點狀 條碼列印，讓點 X 方向膨脹可以連 成直線。 膨脹係數 (Y) ：針對點狀條碼列印 ，讓點 Y 方向膨脹可以連成直線 。 解碼失敗 替代影像：啟用 解碼失敗替代影像功能 。詳細設定請參閱 8.4 。 – 解碼失敗替代 …
Test Research, Inc.
TR7700QE User Guide–Software 236
3) 序列條碼

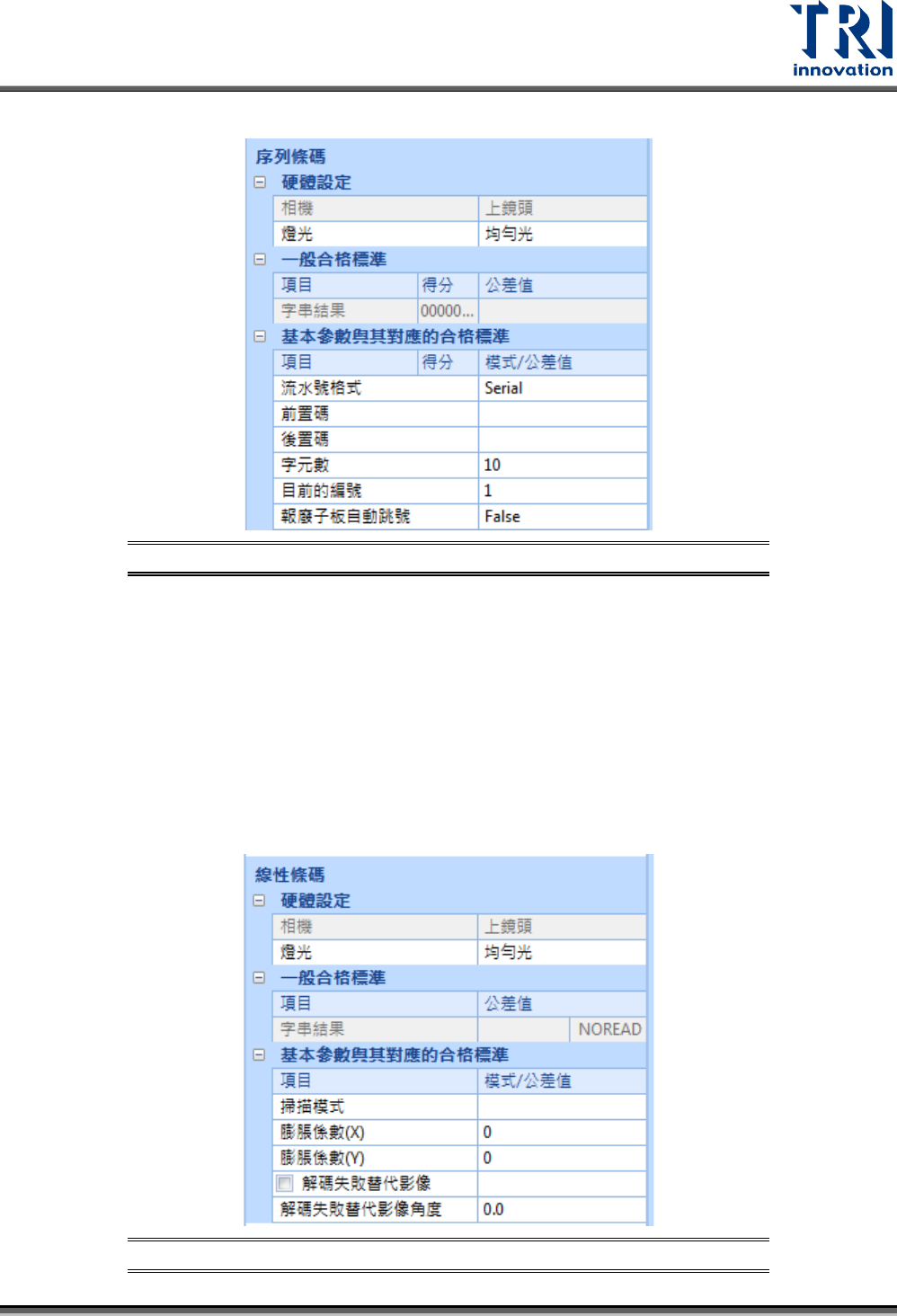

圖 371：條碼設定視窗 – 序列條碼
流水號格式：選擇使用流水號往後累計的方式(Serial)或者依照檢測時間
(DateTime)為流水號格式。
前置碼：設定條碼的前置碼。
後置碼：設定條碼的前置碼。
字元數：若在流水號格式選擇 Serial，在此可設定流水號的字元數量。
目前的編號：設定目前所選擇子板的流水編號。在檢測時，會以此編號當作起
始值開始往後計數。
報廢子板自動跳號：設定是否自動跳號忽略不測的子板，預設為 False。當設定
為 True 時，當遇到有忽略不測的子板時會自動跳過該板的計數。
4) 線性條碼
圖 372：條碼設定視窗 – 線性條碼
Test Research, Inc.
TR7700QE User Guide–Software 238

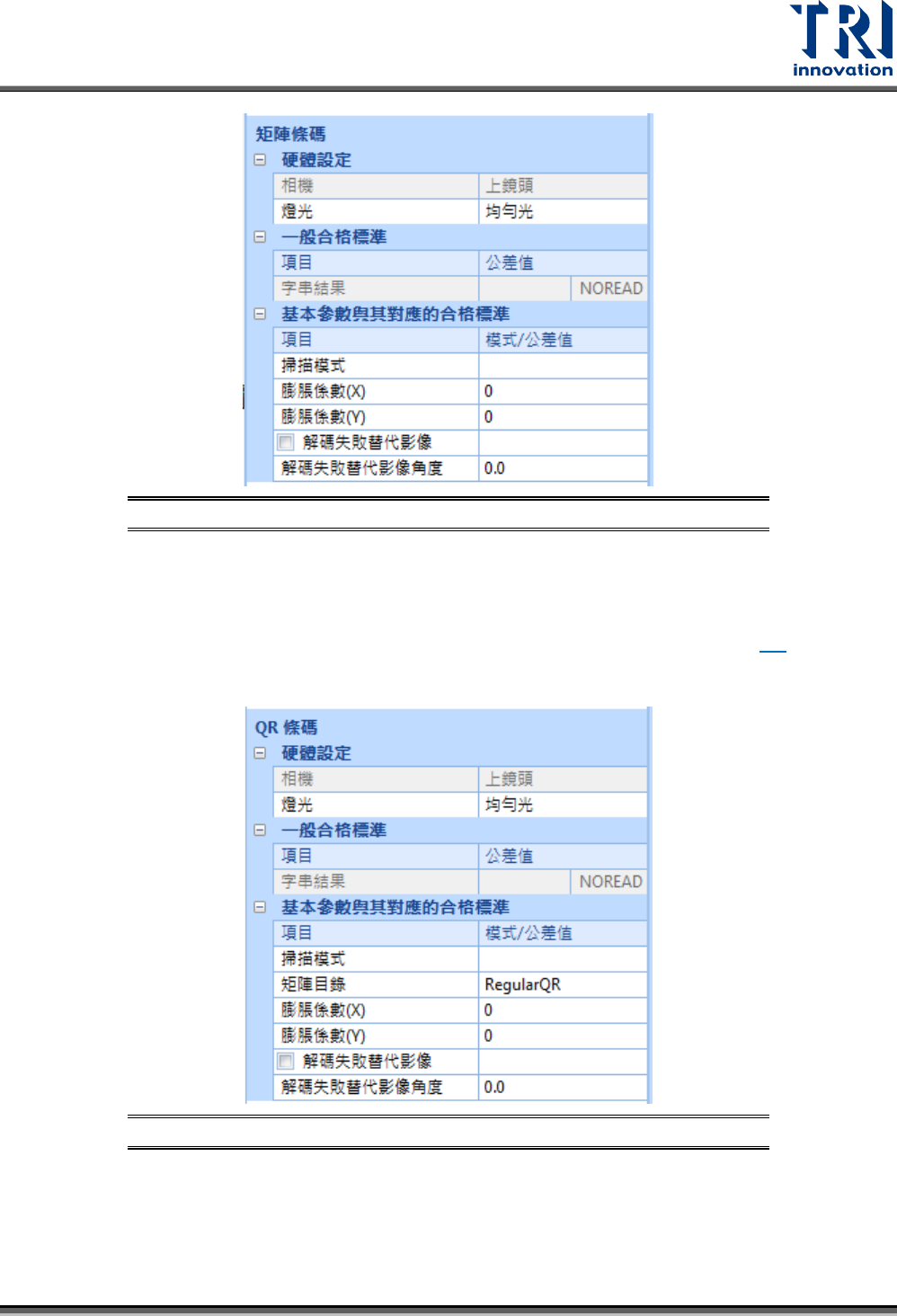

圖 374：條碼設定視窗 – 矩陣條碼
掃描模式：目前僅能使用 RunTime模式。
膨脹係數(X) ：針對點狀條碼列印，讓點 X 方向膨脹可以連成直線。
膨脹係數(Y) ：針對點狀條碼列印，讓點 Y方向膨脹可以連成直線。
解碼失敗替代影像：啟用解碼失敗替代影像功能。詳細設定請參閱 8.4。
– 解碼失敗替代影像角度：設定替代影像的角度。
6) QR 條碼
圖 375：條碼設定視窗 – QR 條碼
掃描模式：目前僅能使用 RunTime模式。
Matrix 目錄：分為 RegularQR 及 MicroQR 兩種。
膨脹係數(X) ：針對點狀條碼列印，讓點 X 方向膨脹可以連成直線。
膨脹係數(Y) ：針對點狀條碼列印，讓點 Y方向膨脹可以連成直線。
