Test Research, Inc.
TR7700QE User Guide–Software 242
使用範例：有一塊 10 連板，實際條碼貼在第 3 子板，條碼是 ABC003XYZ，而前
置碼固定是要 ABC，後置碼固定是要 XYZ，而客戶想使用 10 進位制進行條碼配置。
此時的參數設定請參照下圖。

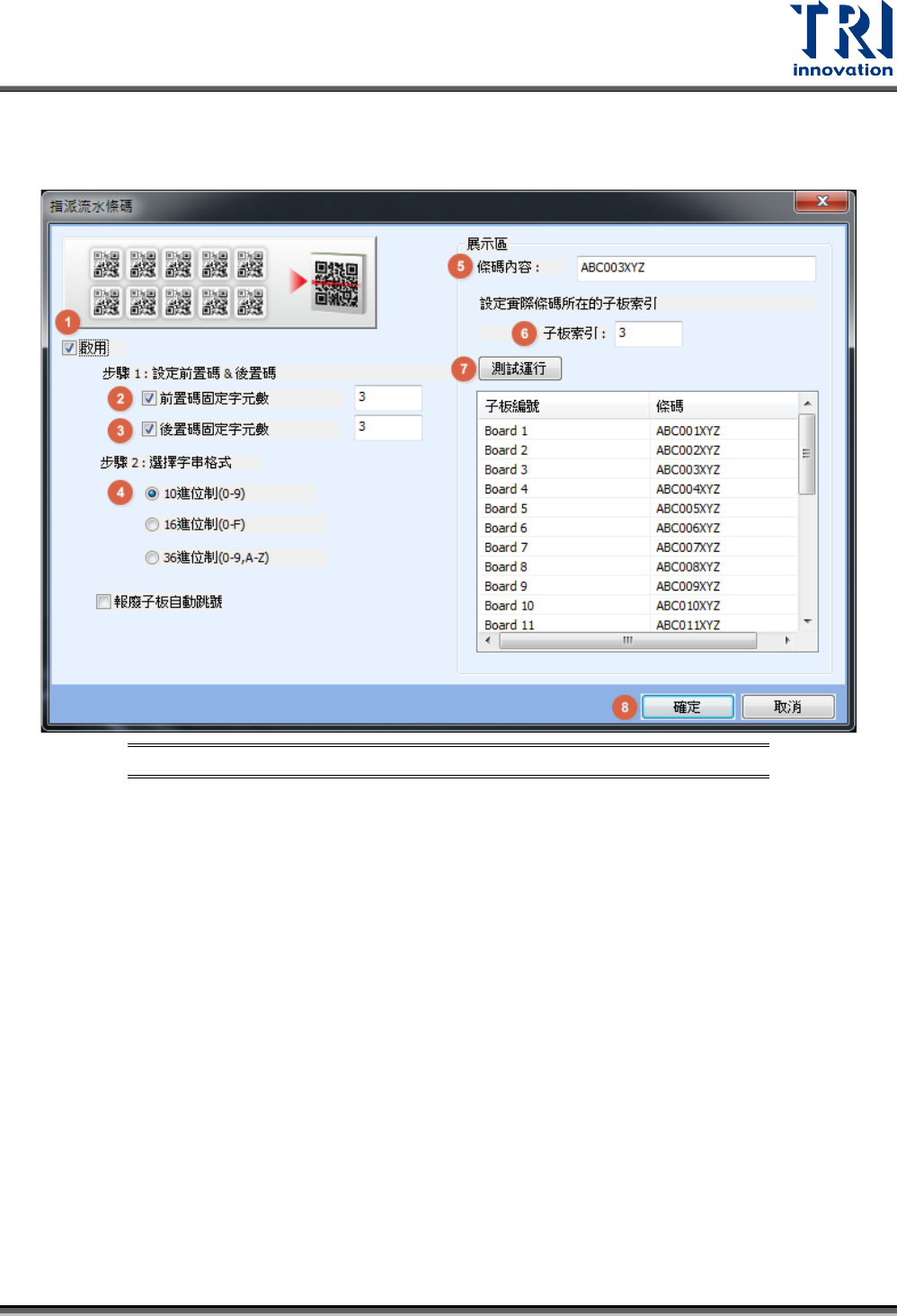

圖 381：指派流水條碼設定步驟範例
步驟1. 勾選[啟用]。
步驟2. 輸入前置碼固定字元數為 3。(ABC 共三個字元)
步驟3. 輸入後置碼固定字元數為 3。(XYZ 共三個字元)
步驟4. 選擇 10 進位制。
步驟5. 輸入條碼內容為 ABC003XYZ。
步驟6. 輸入實際條碼所在的子板索引為 3。
步驟7. 按下[測試運行]，並在展示區確認是否條碼與子板編號的對應是正確的。
步驟8. 按下[確定]完成設定。
備註：若條碼順序與實際板子排列不相符時，請使用子板索引功能重新設定子板編號排列順序後，
再重新運行一次此功能。
– 分解器：此功能的用途是將現有的條碼分割成多個區段，並將指定的區段當作條碼輸出。
Test Research, Inc.
TR7700QE User Guide–Software 243

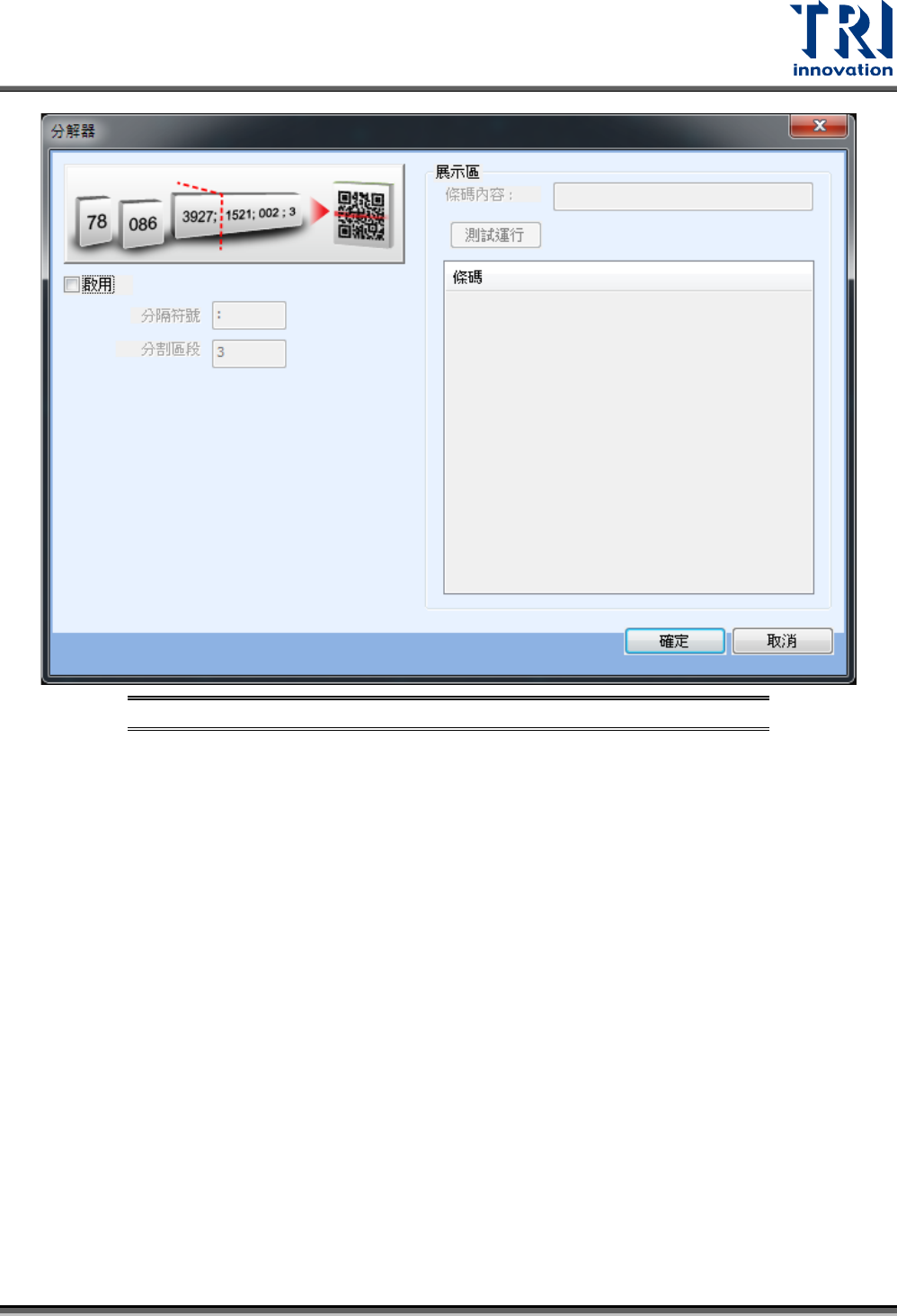

圖 382：分解器設定視窗
啟用：開啟分解器功能。
分隔符號：設定用來作為不同區段的分隔標記，可能為 -、@、_、/…等。
分割區段：設定欲顯示條碼內容所在的區段。
條碼內容：輸入欲測試的條碼。
展示區：按下[測試運行]後顯示套用分解器功能後所產生的條碼結果。
使用範例：有一條碼為 ABC@001@XYZ，客戶僅想要顯示條碼為 001。此時的參
數設定請參照下圖。
Test Research, Inc.
TR7700QE User Guide–Software 244
圖 383：分解器設定步驟範例
步驟1. 勾選[啟用]。
步驟2. 輸入分隔符號為@。
步驟3. 輸入分割區段為 2。(以@作分隔符號，想要的 001 部分是落在第 2 個區
段。)
步驟4. 輸入條碼內容為 ABC@001@XYZ。
步驟5. 按下[測試運行]，並在展示區確認輸出的條碼是正確的。
步驟6. 按下[確定]完成設定。
步驟1.
– 修剪：此功能的用途在於將條碼中不需要的部分刪除後再進行輸出。
