Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 247 圖 386 ：特徵比對 設定視窗 – 特徵比對 特徵比對：詳細設定 請參閱 5.3.2 的 [ 系統 ] >[ 偏好設定 ] > [ 條碼 特徵 ] 。
Test Research, Inc.
TR7700QE User Guide–Software 246
圖 385：修剪設定設定步驟範例
步驟1. 勾選套用至載具條碼。
步驟2. 輸入前置碼想要刪除的字元數量，以範例來說，ABC 共三個字元，所以設
定為 3。
步驟3. 輸入後置碼想要刪除的字元數量，以範例來說，XYZ 共三個字元，所以設
定為 3。
步驟4. 輸入預測試的條碼內容。
步驟5. 按下[測試(載具)]。
步驟6. 按下[確定]完成設定。
– 特徵比對：此功能的用途在於當客戶有提供條碼特徵格式進行比對，不符合時將進行停機。
此功能主要包含三個部分：特徵比對、長度檢查以及批號確認。
Test Research, Inc.
TR7700QE User Guide–Software 247
圖 386：特徵比對設定視窗 – 特徵比對
特徵比對：詳細設定請參閱 5.3.2的[系統] >[偏好設定] >[條碼特徵]。
Test Research, Inc.
TR7700QE User Guide–Software 248
圖 387：特徵比對設定視窗 – 長度比對
長度檢查：設定載具或子板條碼的最小與最大長度。

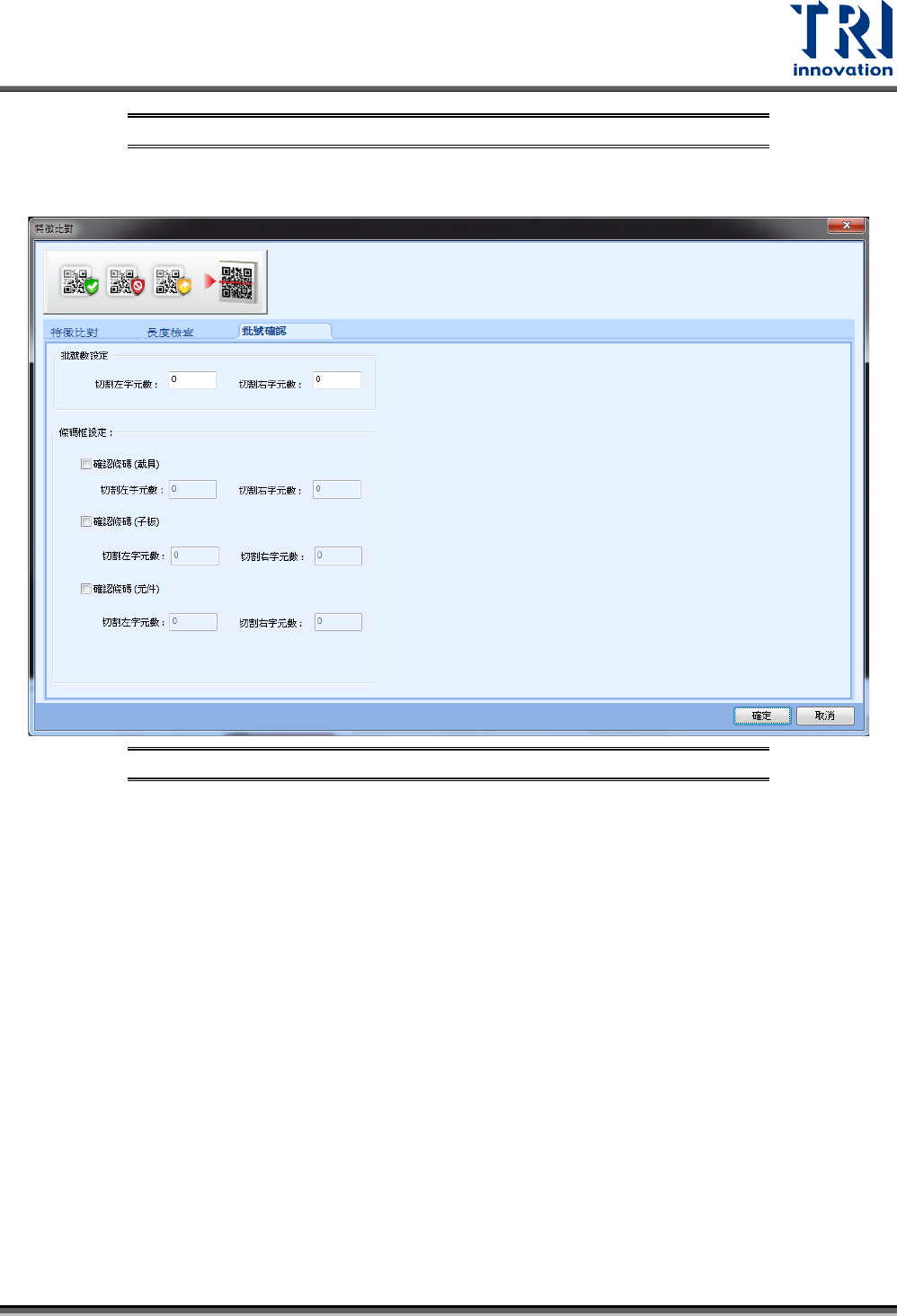

圖 388：特徵比對設定視窗 – 批號確認
批號確認：確認切割過後的批號和切割過後的條碼是否相符。若不相符時，機台會跳
出警報訊息。
– 輸出格式：
