TR7700QE User Guide–Software 249

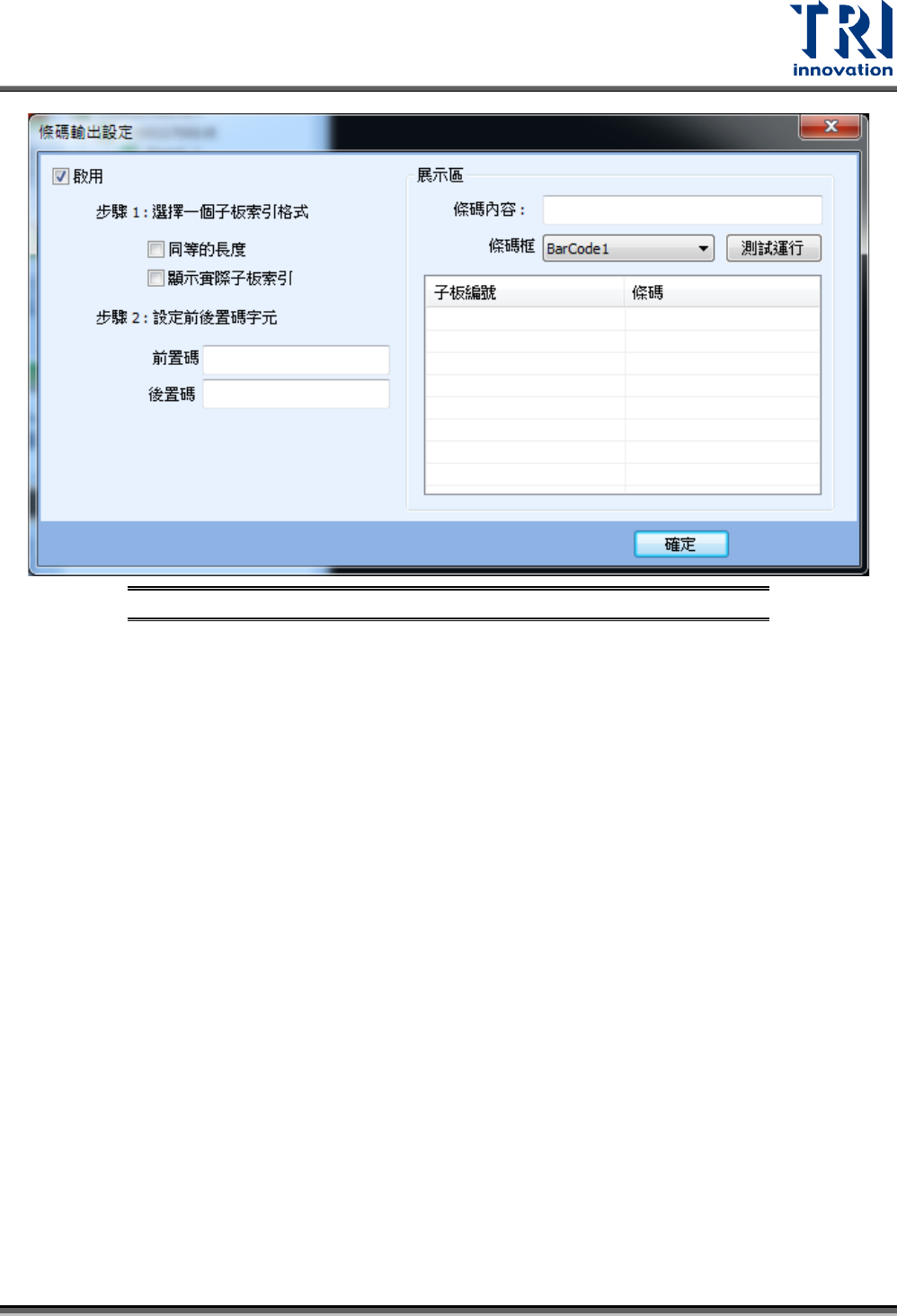

圖 389：條碼輸出設定
同等的長度：子板編號會自動使用連板總數做字串的優化動作。舉例來說，子
板總數為 899 連板，則子板輸出數字為 001, 002, 003, ~ , 010, 011, 099, ~ ,
100, 101, ~ , 899(統一以三個位數顯示)。子板總數為 99，則子板輸出數字為
01, 02, 03, ~ , 10, ~ , 99(統一以二個位數顯示)。
顯示實際子板索引：選擇是否以實際子板編號進行輸出。舉例來說，一塊 10 連
板，分別有兩筆條碼如下：
BarcodeWindow1(AAA) 連結到 Board1/2/6/7
BarcodeWindow2(BBB) 連結到 Board3/4/5/8/9/10
當勾選功能時，條碼字串(Board1-10)會顯示如下：
AAA01, AAA02, BBB03, BBB04, BBB05,
AAA06, AAA07, BBB08, BBB09, BBB10
當無勾選功能時，條碼字串(Board1-10)會顯示如下：
AAA01, AAA02, BBB01, BBB02, BBB03,
AAA03, AAA04, BBB04, BBB05, BBB06
前置碼：設定輸出條碼格式的前置碼。
後置碼：設定輸出條碼格式的後置碼。
展示區：按下[測試運行]後顯示目前設定條件下所產生的條碼與子板編號的對應
關係。
測試運行
– 此檢測框(熱鍵 D)：顯示已選擇檢測框的測試結果。
– 此元件(熱鍵 F)：顯示已選擇元件上所有檢測框的測試結果。
– 此類別(熱鍵 G)：顯示與已選擇元件同類別上所有檢測框的測試結果。此用此功能會進入
Test Research, Inc.
TR7700QE User Guide–Software 250
微調畫面，詳細操作請參閱 4.2。
檢視模式
– 可見度
搜尋範圍：顯示搜尋範圍。
處理後影像：顯示經過影像處理後的影像。
5.3.8.4 元件
在指定的位置新增元件檢測框。如下圖所示，使用者可以使用滑鼠框出無 CAD 座標的元件位置
(包含其焊盤)。

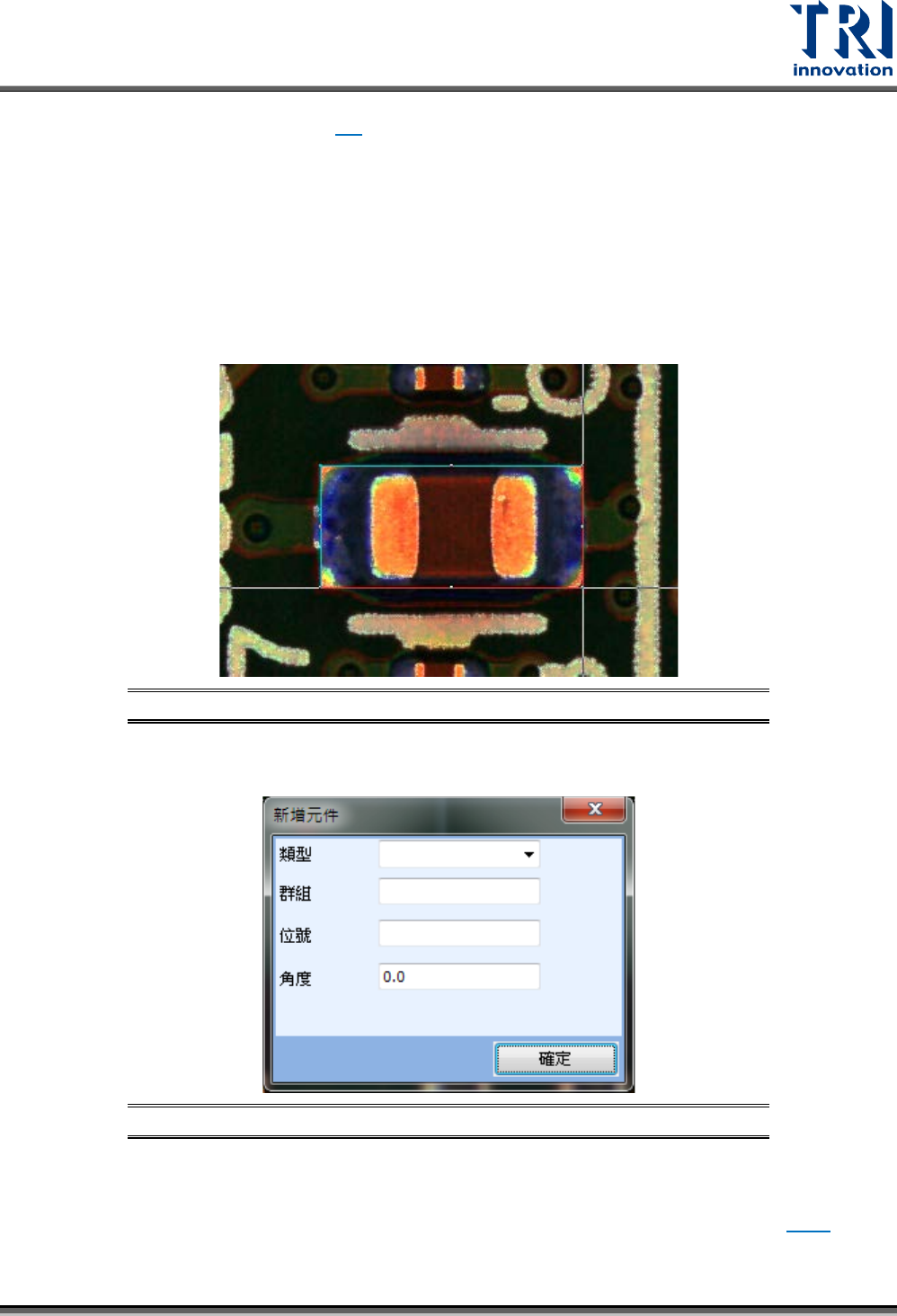

圖 390：拖曳元件範圍
設定完新增元件的位置後，會跳出以下視窗。依序設定此元件的類型、群組、位號及角度後，按
下[確定]來增加此元件 CAD 座標。
圖 391：元件編輯視窗
5.3.8.5 整體基底
此功能可以用來設定電路板的基底，供 3D 框的 Base 使用。關於 3d 框的設定，請參閱 3.6.1。
Test Research, Inc.
TR7700QE User Guide–Software 251
5.3.8.6 檢查點
此功能是針對當二個專案的對位標記都相同時，無法藉由對位標記的差異來切換專案時，可在差
異處建立檢查點，來進行確認並切換專案的動作。
5.3.9 編輯(全圖模式)
圖 392：[編輯 – 全圖模式]頁籤面板
程式
– 智能型編程：系統會依照元件與焊盤的 CAD 座標自動新增元件所需的檢測框，此功能需
搭配 SPI 機台的 Gerber Tool 一起使用，詳細設定請參閱相關手冊。
元件
– 移動位置：將移動後所在的位置中心當作元件的新中心座標。
– 複製新元件：快速新增同類型的元件座標。
步驟1. 點選欲複製的類型的本體框。
圖 393：複製新元件 – 選擇欲複製元件類型的本體框
步驟2. 點選 。
步驟3. 雙擊滑鼠左鍵在想要新增位置，軟體會自動搜尋元件位置及角度。使用者可以自行
調整影像權重來增加辨別率。
