5.3.8.6 檢查點
此功能是針對當二個專案的對位標記都相同時，無法藉由對位標記的差異來切換專案時，可在差
異處建立檢查點，來進行確認並切換專案的動作。
5.3.9 編輯(全圖模式)
圖 392：[編輯 – 全圖模式]頁籤面板
程式
– 智能型編程：系統會依照元件與焊盤的 CAD 座標自動新增元件所需的檢測框，此功能需
搭配 SPI 機台的 Gerber Tool 一起使用，詳細設定請參閱相關手冊。
元件
– 移動位置：將移動後所在的位置中心當作元件的新中心座標。
– 複製新元件：快速新增同類型的元件座標。
步驟1. 點選欲複製的類型的本體框。

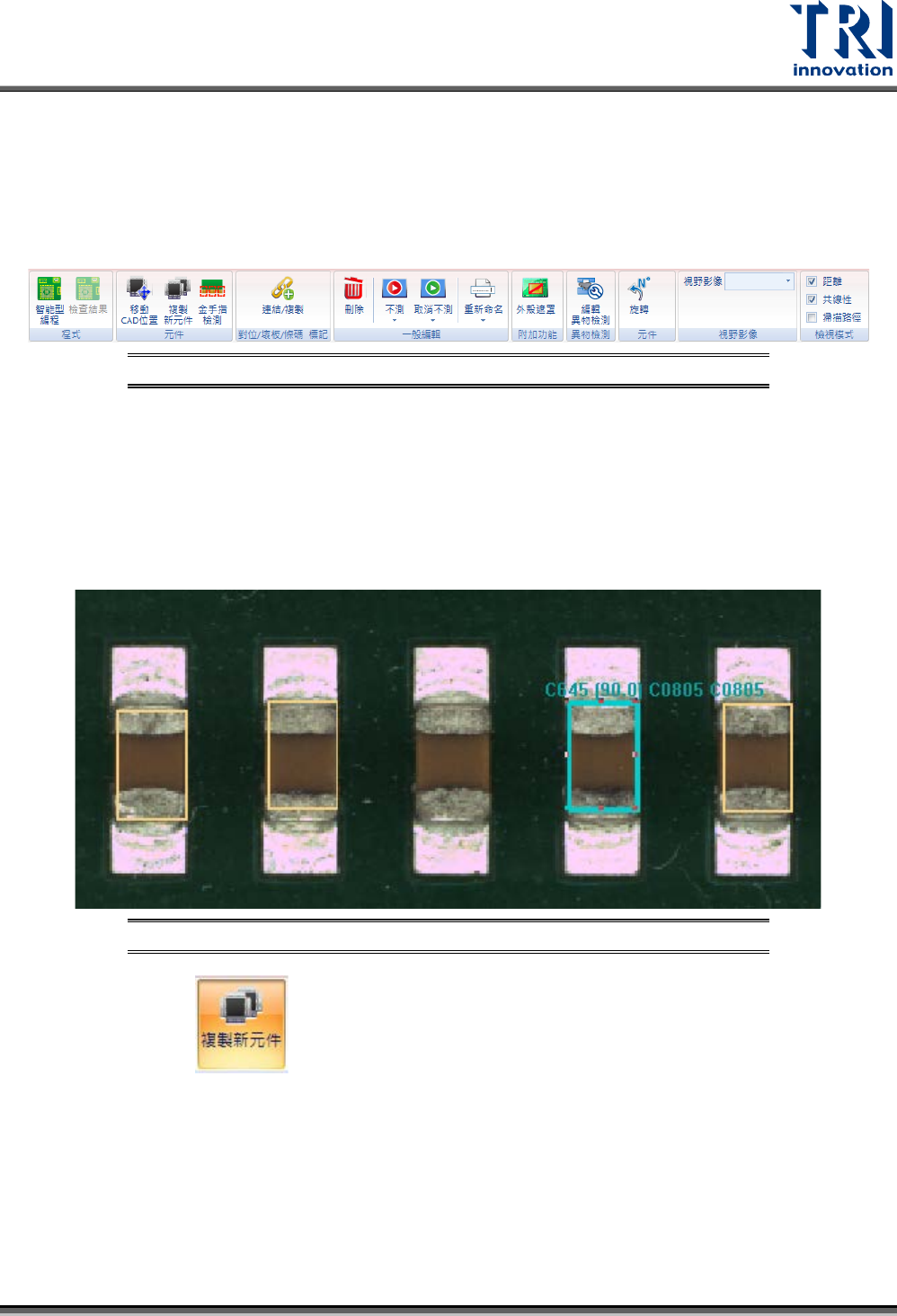

圖 393：複製新元件 – 選擇欲複製元件類型的本體框
步驟2. 點選 。
步驟3. 雙擊滑鼠左鍵在想要新增位置，軟體會自動搜尋元件位置及角度。使用者可以自行
調整影像權重來增加辨別率。
Test Research, Inc.
TR7700QE User Guide–Software 252

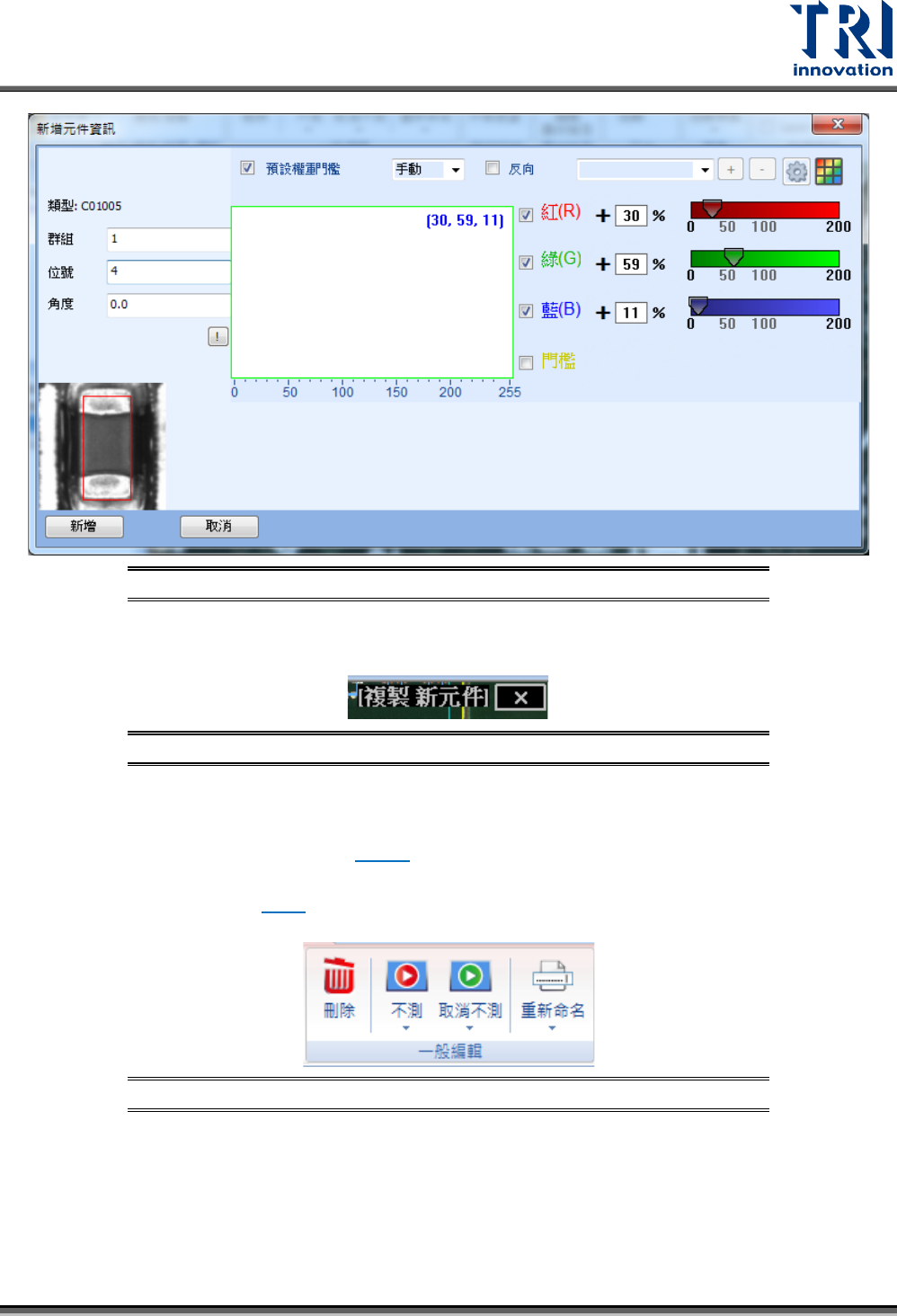

圖 394：複製新元件 – 編輯元件資料
步驟4. 確定位置正確後，按下[新增]。
步驟5. 此時可重複新增元件，如欲關閉功能請按影像圖區右上角的叉叉。
圖 395：複製新元件介面離開方式
– 金手指：快速產生檢測金手指所需要的檢測框。點選功能後，直接在電路板上金手指部分
拉出想要檢測的範圍，選擇[是]，系統會自動產生檢測金手指的輪廓檢測(Contour)框。關
於輪廓檢測框的參數，請參閱 3.6.14。
對位標記/壞板標記/條碼
– 連結/複製：請參閱 5.3.7的連結/複製功能說明。
一般編輯
圖 396：一般編輯設定視窗
– 刪除：刪除已選擇的物件。
– 不測：設定已選擇的板子或元件將不進行測試。
– 取消不測：將不進行測試的板子或元件恢復進行測試。
– 重新命名：重新對選擇的元件類別、板子模組和機種名稱進行變更。
Test Research, Inc.
TR7700QE User Guide–Software 253

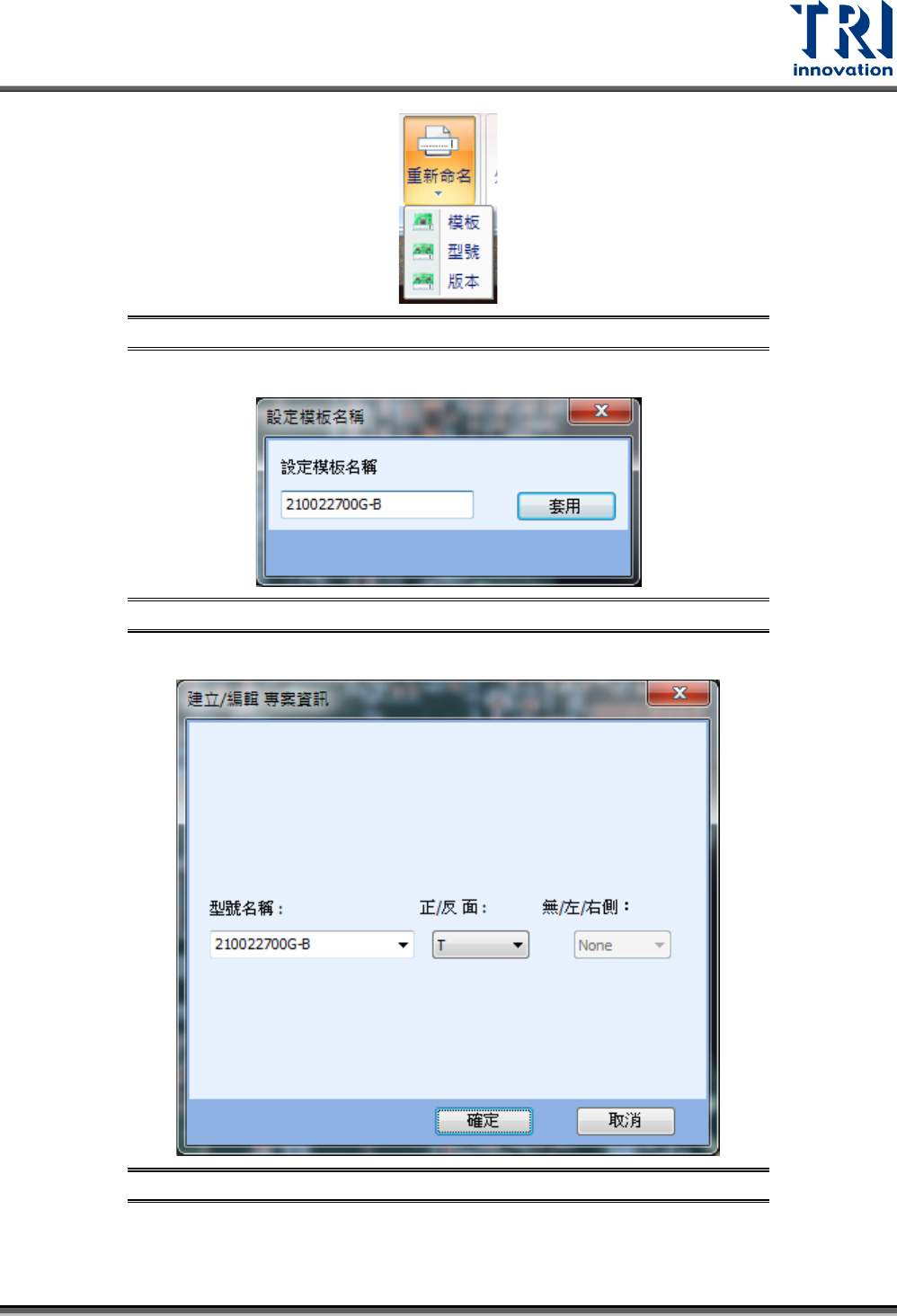

圖 397：重新命名設定視窗
− 模板：當專案載入其他不同 CAD 檔後，可以利用此功能修改模板名稱。
圖 398：重新命名 – 設定模板名稱
− 型號：設定傳送到維修站顯示的名稱、正反面或兩段式進板的資訊。
圖 399：重新命名 – 建立/編輯專案資訊
− 版本：機板因應不同規格所上的元件會有所差異，以版本來控制。
