TR7700QE User Guide–Software 259

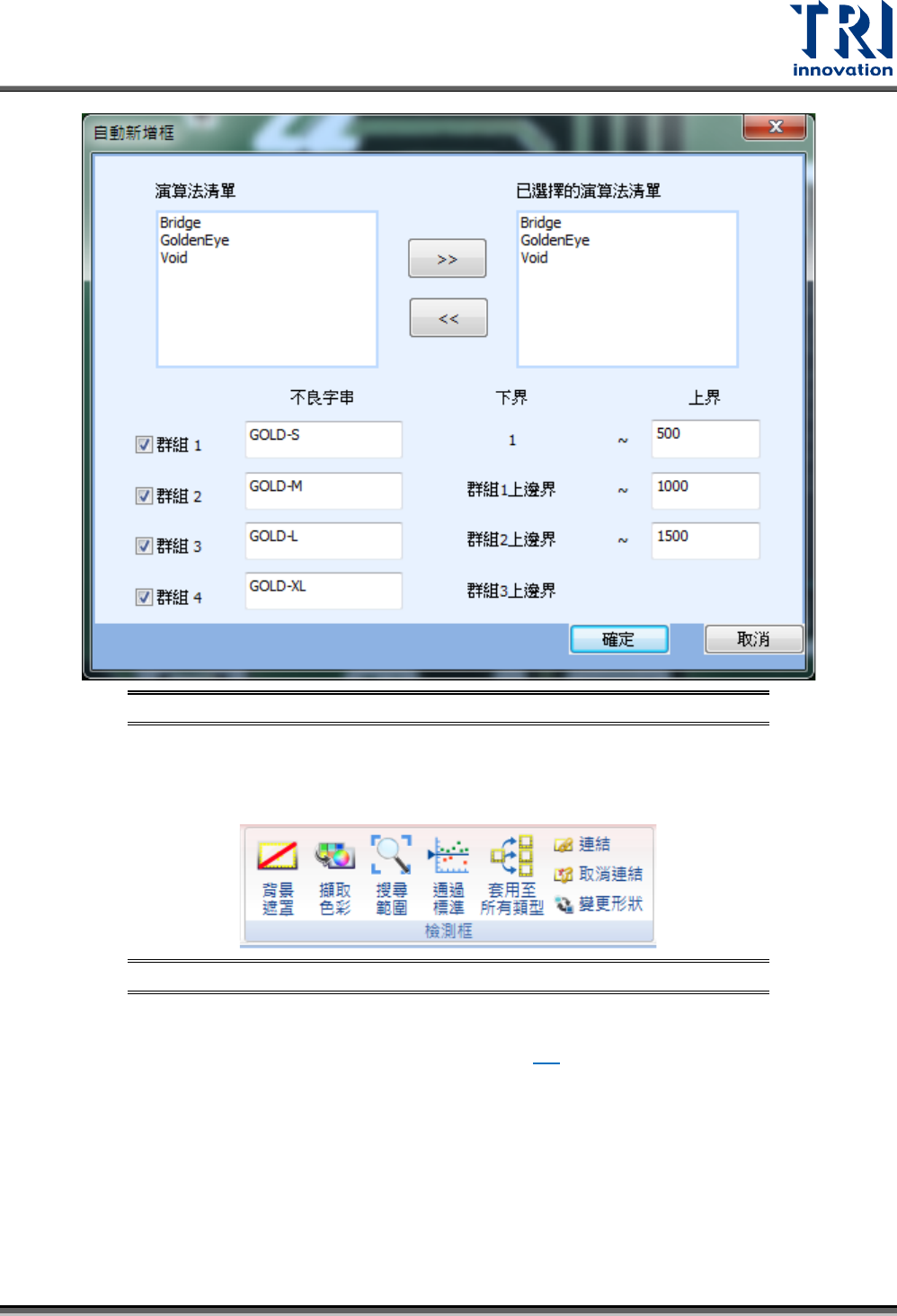

圖 411：背景遮罩設定視窗
– 擷取色彩(熱鍵 S)：在使用色彩空間功能時，協助擷取欲設定的顏色與亮度。先點選後直
接用滑鼠拖曳想要的顏色。
– 搜尋範圍(熱鍵 R)：設定已選擇檢測框的搜尋範圍。先點選後直接用滑鼠拖曳想要的搜尋
範圍。
– 通過標準：設定微調時的檢測新標準。在檢測後微調時，若有發現誤判情況，可點選此功
能，會跳出如下圖的介面視窗。此視窗上的每一個點表示著每一個同類型元件檢測框的檢
測結果。粉紅色線表示的是使用者所設定的通過標準值(公差允差)，低於此線下的點代表
檢測不合格的檢測框。當僅有少數點低於此線時，使用者可以直接拖曳此線往下來增加通
過率。
圖 412：通過標準設定視窗
– 套用至所有類型：將現有檢測框的公差允差套用至所有類元件中同演算法且同缺陷類型的
檢測框上。
– 連結(熱鍵 L)：將已選擇的檢測框加上父子關係。
Test Research, Inc.
TR7700QE User Guide–Software 260
– 取消連結(熱鍵 Ctrl+L)：將已選擇的檢測框解除父子關係。
– 改變形狀：改變已選擇檢測框的形狀由方形變成圓形或者圓形變成方形。
元件
圖 413：[編輯-原圖模式]頁籤面板 – 元件
– 旋轉：旋轉已選擇的元件，可設定欲旋轉的角度可直接下拉選單或直接手動輸入。
圖 414：元件旋轉角度設定視窗
一般編輯
圖 415：[編輯-原圖模式]頁籤面板 – 元件/元件類別 – 一般編輯
– 復原：復原到前一個動作前的狀態。
– 重做：重做到下一個動作後的狀態。
– 複製：複製已選擇的檢測框。
– 貼上：貼上已選擇的檢測框。
– 刪除：刪除已選擇的檢測框。
– 水平鏡射：將選擇的檢測框依照本體框所在位置進行水平方向的複製。
– 垂直鏡射：將選擇的檢測框依照本體框所在位置進行垂直方向的複製。
– 旋轉複製：將選擇的檢測框依照本體框所在位置進行指定角度的複製。
– 不測：設定不進行測試的套用範圍。
