Test Research, Inc.
TR7700QE User Guide–Software 260
– 取消連結(熱鍵 Ctrl+L)：將已選擇的檢測框解除父子關係。
– 改變形狀：改變已選擇檢測框的形狀由方形變成圓形或者圓形變成方形。
元件
圖 413：[編輯-原圖模式]頁籤面板 – 元件
– 旋轉：旋轉已選擇的元件，可設定欲旋轉的角度可直接下拉選單或直接手動輸入。
圖 414：元件旋轉角度設定視窗
一般編輯
圖 415：[編輯-原圖模式]頁籤面板 – 元件/元件類別 – 一般編輯
– 復原：復原到前一個動作前的狀態。
– 重做：重做到下一個動作後的狀態。
– 複製：複製已選擇的檢測框。
– 貼上：貼上已選擇的檢測框。
– 刪除：刪除已選擇的檢測框。
– 水平鏡射：將選擇的檢測框依照本體框所在位置進行水平方向的複製。
– 垂直鏡射：將選擇的檢測框依照本體框所在位置進行垂直方向的複製。
– 旋轉複製：將選擇的檢測框依照本體框所在位置進行指定角度的複製。
– 不測：設定不進行測試的套用範圍。
Test Research, Inc.
TR7700QE User Guide–Software 261
圖 416：不測編輯視窗
– 取消不測：設定取消不進行測試的套用範圍。
圖 417：取消不測編輯視窗
– 初始位置：將本體框移動回 CAD 檔的預設位置。
硬體
圖 418：[編輯-原圖模式]頁籤面板 – 硬體
– 相機：只能選擇上鏡頭相機來進行檢視。
– 燈光：切換不同的光源來進行檢視。
– 位置：切換為爐前或者爐後的狀態。
備註：爐前的檢測框僅能在爐前的狀態上被檢視。
測試運行
圖 419：[編輯-原圖模式]頁籤面板 – 測試運行
– 此檢測框(熱鍵 D)：顯示已選擇檢測框的測試結果。
– 此元件(熱鍵 F)：顯示已選擇元件上所有檢測框的測試結果。
– 此類別(熱鍵 G)：顯示與已選擇元件同類別上所有檢測框的測試結果。此用此功能會進入
微調畫面，詳細操作請參閱 4.2。
檢視模式
– 可見度
Test Research, Inc.
TR7700QE User Guide–Software 262

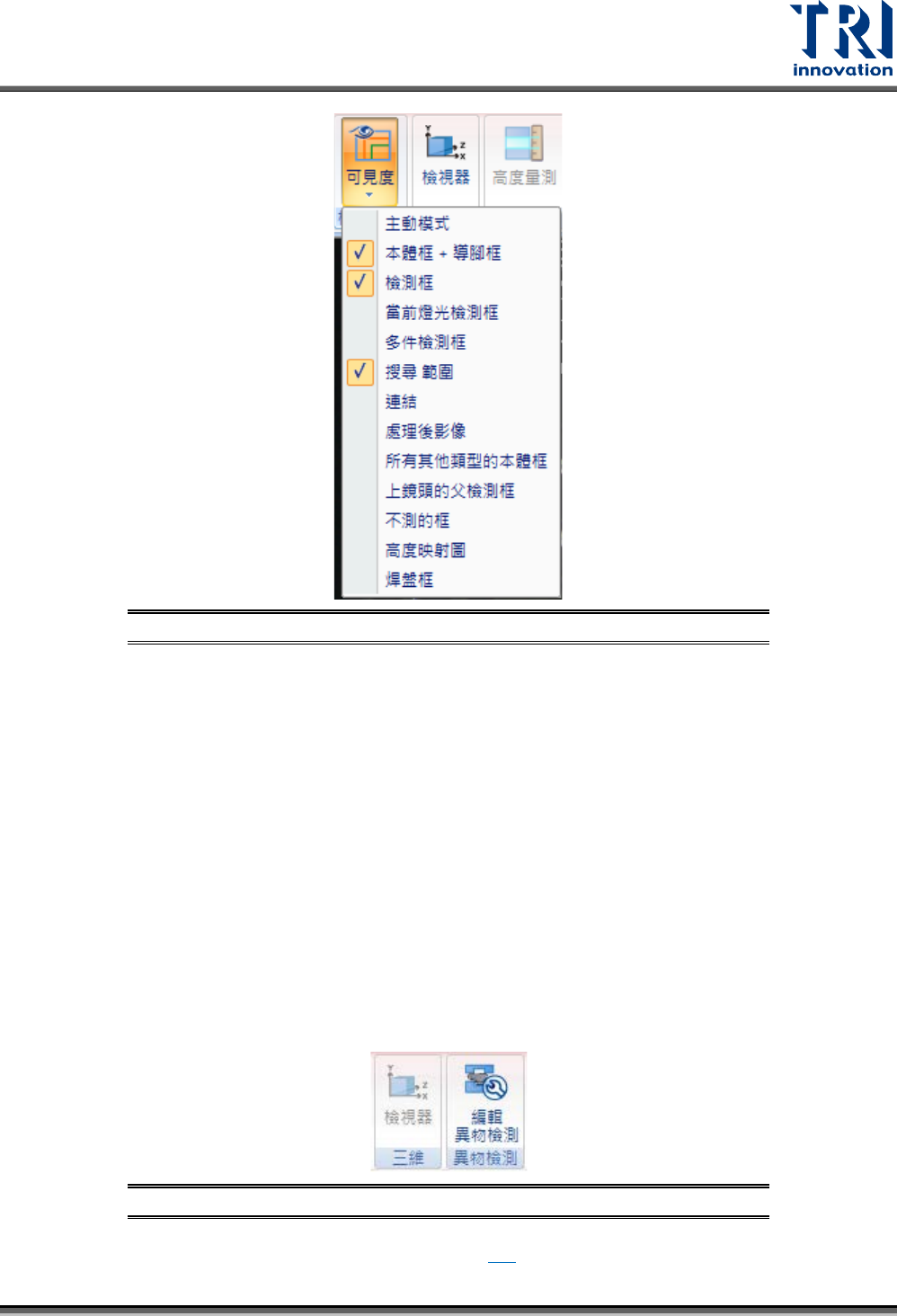

圖 420：[編輯-原圖模式]頁籤面板 – 檢視模式 – 可見度
主動模式：僅顯示與選擇相同類型的檢測框。
本體框+導腳框：顯示本體框+導腳框。
檢測框：顯示所有檢測框。
當前燈光檢測框：僅顯示當前燈光的檢測框。
多件檢測框：顯示多件檢測功能使用的檢測框。
搜尋範圍：顯示搜尋範圍。
連結：顯示連結關係。
處理後影像：顯示經影像模式處理後的情況。
所有其他類型的本體框：顯示 FOV 中所有的本體框。
上鏡頭的定位檢測框：在側面相機顯示上鏡頭的定位檢測框(有代料影像的檢測框，如
PatMatch、CorMatch…等)。
不測的框：顯示設定為不檢測的檢測框。
高度映射圖：以灰階顯示元件的高度狀況，需搭配 3D 雷測才能使用。
焊盤框：顯示焊盤框。
三維/高度/異物檢測
圖 421：[編輯-原圖模式]頁籤面板 – 三維/異物檢測
– 檢視器：開啟 3D 檢測元件功能。詳情請參閱 7.1。
