Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 274 圖 436 ：專案尚未 做參考座標 點時的 C AD 方格顏色 當作完三個參考座標點 後，元件 CAD 方格會顯示為淡藍色 ，如下圖所示。 圖 437 ：專案做完 參考座標點 時的 C AD 方格顏色 最後，當元件已經做完 檢測框，該元件的 CAD 方格會顯示為米黃色，如下 圖所示。
Test Research, Inc.
TR7700QE User Guide–Software 273

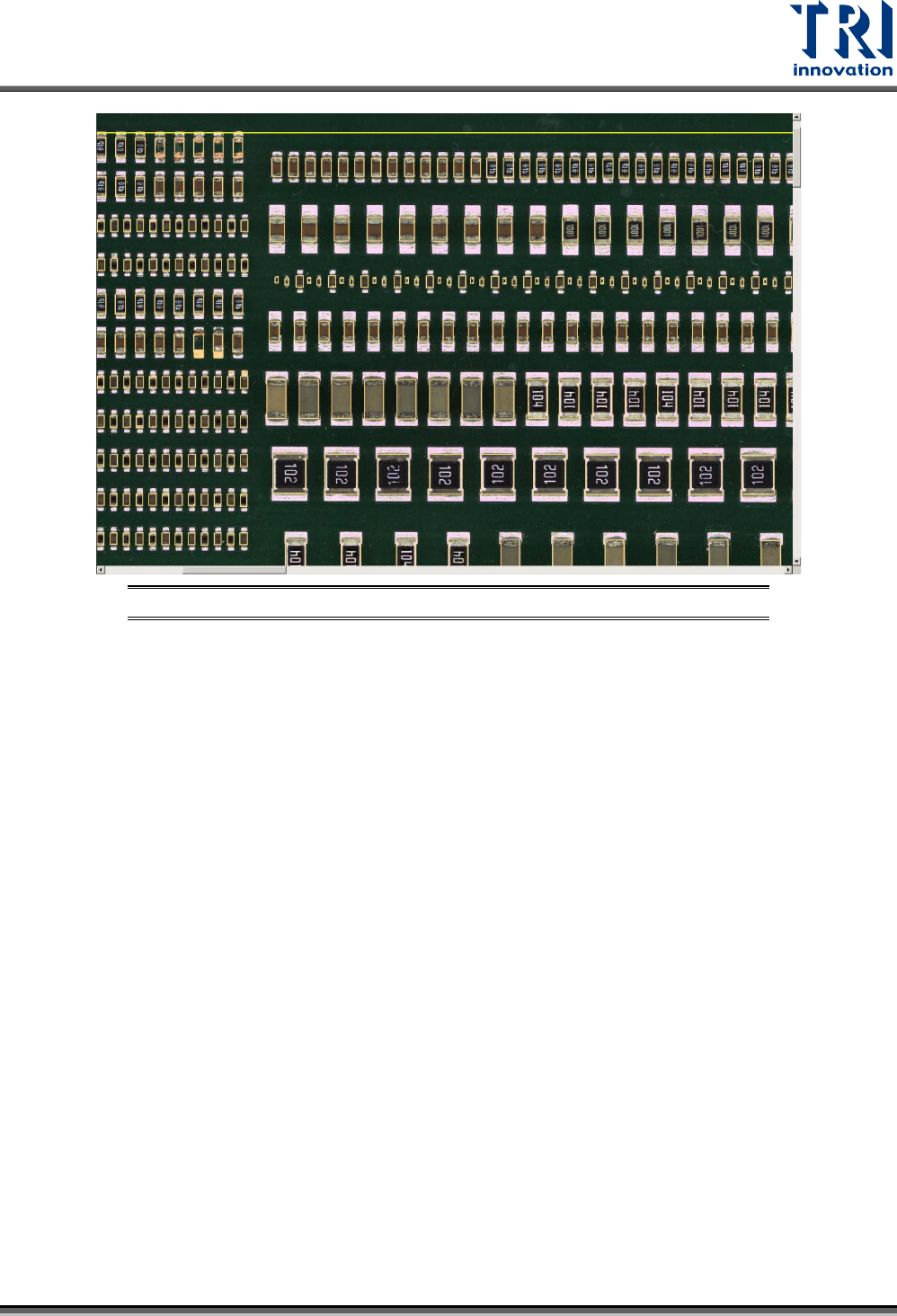

圖 435：模組化資料庫面板
5.6 影像圖區
影像圖區可以分為全圖模式和原圖模式，切換兩個模式的方式是在圖區雙擊滑鼠左鍵。在新建專
案尚未設定完三個參考座標點的情況下，點擊元件 CAD 方格會進入到該元件的原圖模式並且上
方頁籤面板會顯示如 5.3.7。若是在三個參考座標點已經做好的情況下點選元件 CAD
方格，同樣
會進到該元件的原圖模式，但是上方頁籤面板會顯示如 5.3.10。另外，若是在全圖模式下點選任
何一個沒有元件 CAD 方格的位置，會進入到該位置的原圖模式，此時上方頁籤面板會顯示
如 5.3.8。
在全圖模式下，測試板的元件位置將會以 CAD 方格表示(此 CAD 方格配置是根據所載入的 AOI
檔所產生的元件相對位置)。當 CAD 方格顯示為紫色時，代表目前專案尚未做完三個參考座標點，
如下圖所示。
Test Research, Inc.
TR7700QE User Guide–Software 274
圖 436：專案尚未做參考座標點時的 CAD 方格顏色
當作完三個參考座標點後，元件 CAD 方格會顯示為淡藍色，如下圖所示。
圖 437：專案做完參考座標點時的 CAD 方格顏色
最後，當元件已經做完檢測框，該元件的 CAD 方格會顯示為米黃色，如下圖所示。
Test Research, Inc.
TR7700QE User Guide–Software 275
圖 438：元件做完檢測框後其 CAD 方格顏色
