5.7 檢測條件設定面板
此面板顯示在資料庫中所選擇元件的所有檢測框與其錯誤代碼與演算法。使用者可以利用此面板
快速地對此元件檢測框進行編輯動作，功能如下圖所示。

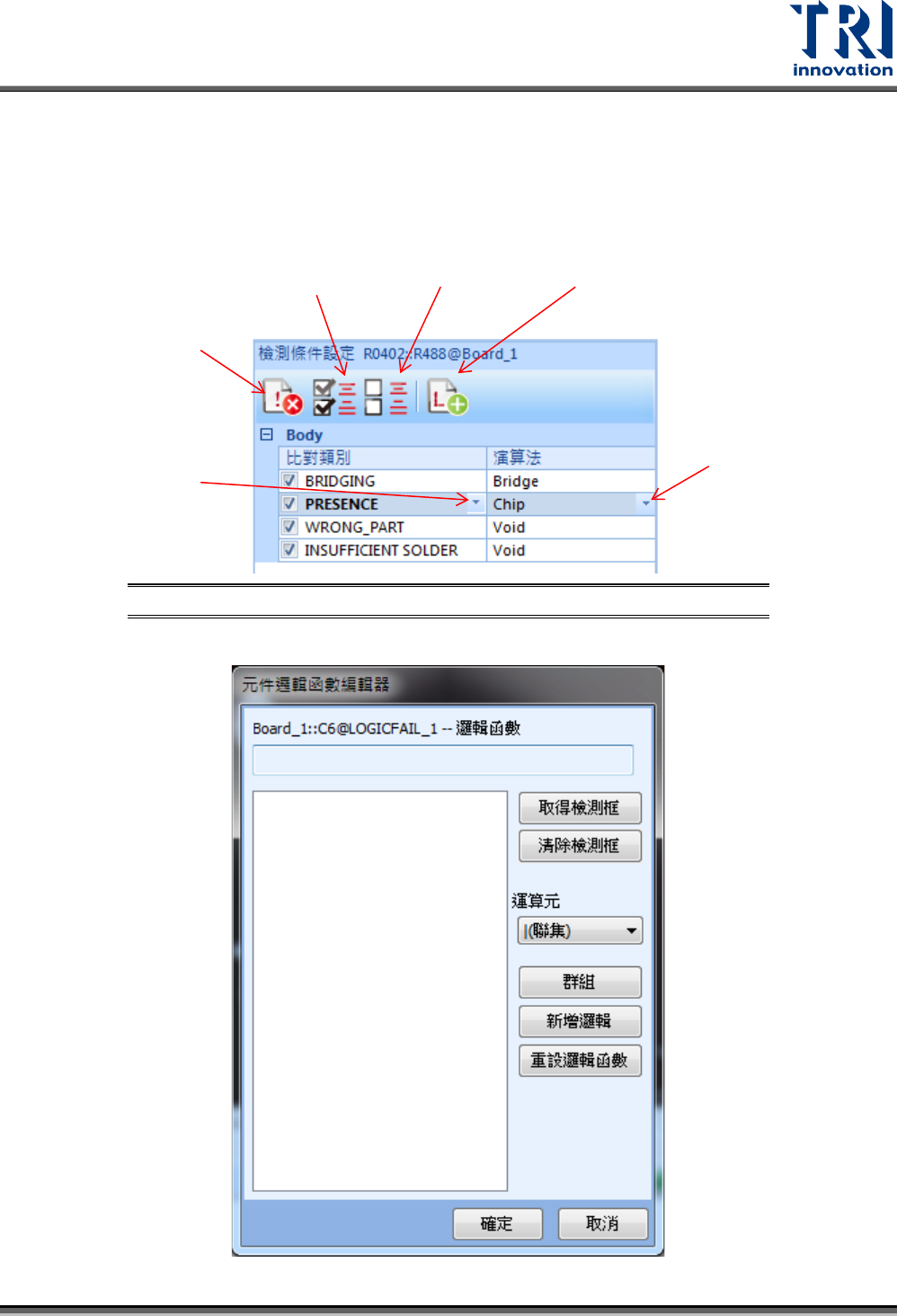

圖 439：檢測條件設定面板
當使用者點選”加入邏輯”功能後，會彈跳出如下圖的元件邏輯函數編輯器視窗。
取消全部勾
選(全部檢測
框都不測試)
勾選全部
(全部檢測
框都測試)
刪除當前選擇
的檢測框
加入邏輯
下拉選擇該檢
測框所要使用
的錯誤代碼
下拉選擇該檢
測框所要使用
的演算法
Test Research, Inc.
TR7700QE User Guide–Software 277
圖 440：邏輯函數的檢測框參數設定面板
邏輯函數編輯器的使用方式如下：
1) 在元件原圖區左鍵點選一個檢測框。
2) 按下“取得檢測框＂按鈕。
3) 在在元件原圖區左鍵點選另一個檢測框。
4) 按下”取得檢測框按鈕。
5) 點選剛剛新增進來的兩個檢測框代碼。
6) 從運算元內選擇想要的邏輯方式後，按下“群組＂。
7) 此時設定好邏輯的檢測框代碼將會顯示在編輯器選單中，選擇此檢測框代碼後，按下“新
增＂後再按下“確定＂即完成設定。
邏輯的判定標準如下：
聯集：當選擇的檢測框內，其中一個檢測框判定為合格，則檢測結果即顯示為“合格＂。
交集：在選擇的檢測框內，所有的檢測框判定為合格，檢測結果才顯示為“合格＂。
排斥聯集：在選擇的檢測框內，當全部檢測框皆不合格時，檢測結果才顯示為“合格＂。
