6 功能設定
此章節將針對應用功能進行介紹，例如 PLC 的設定、條碼設定、統計分析工具…等。
6.1 控制系統功能
6.1.1 可程式控制器(PLC)
在主程式開啟後，選擇[系統]>[可程式控制器]可進入到可程式控制器設定視窗。
圖 441：進入可程式控制器

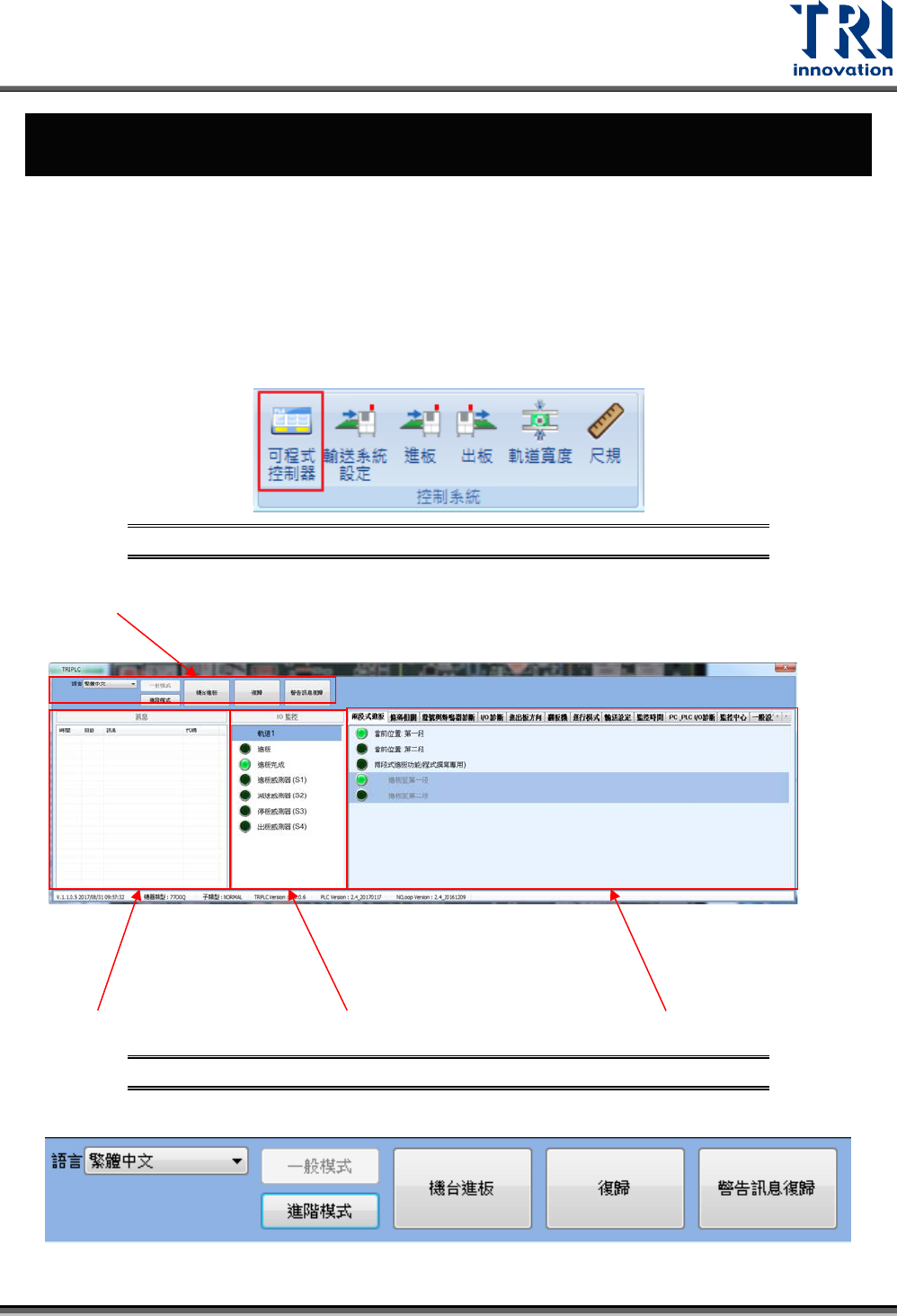

圖 442：可程式控制器設定視窗
操作模式
訊息欄位 IO 監控欄位
PLC 頁籤面板區
操作區
Test Research, Inc.
TR7700QE User Guide–Software 280
圖 443：操作區設定畫面 – 一般模式
圖 444：操作區設定畫面 – 進階模式
– 語言：設定 PLC 功能的顯示語言介面。
– 一般/進階模式：選擇使用一般模式或者進階模式。一般模式與進階模式的唯一差異在於
進階模式可以設定三色燈與蜂鳴器狀態。
– 機台進板：將待測電路板進入到檢測位置。
– 覆歸：將待測電路板從待測位置移動到出板口。
– 警告訊息復歸：機台 X-Y平台發生異常或緊急停止時，可做此動作讓平台初始化。

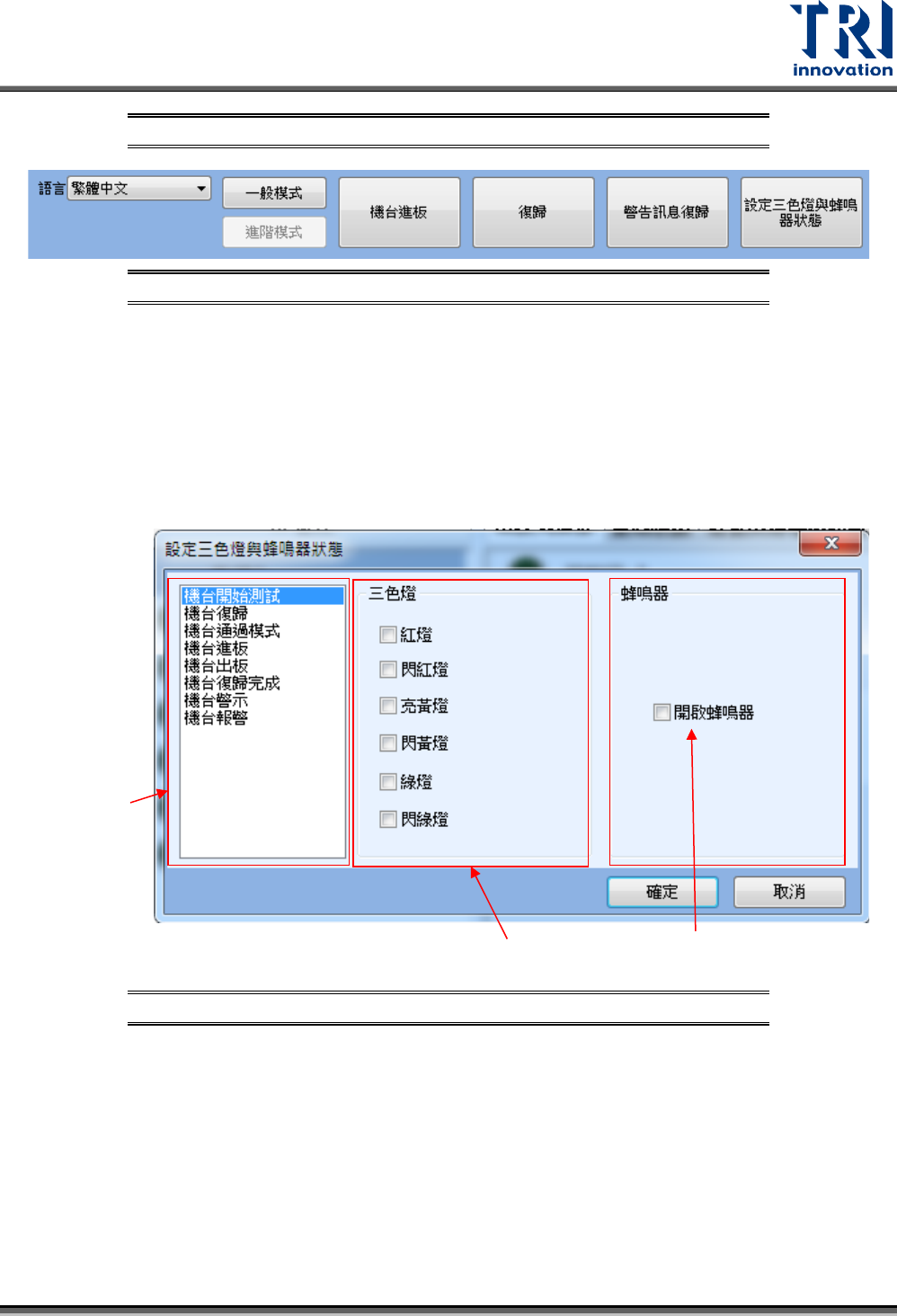

– 設定三色燈與蜂鳴器狀態：可設定每一個機台行為所對應的三色燈燈號及蜂鳴器是否報警。
圖 445：設定三色燈與蜂鳴器狀態設定畫面
訊息欄位
顯示操作或發生異常時 PLC 所運行的狀態與相關資訊。

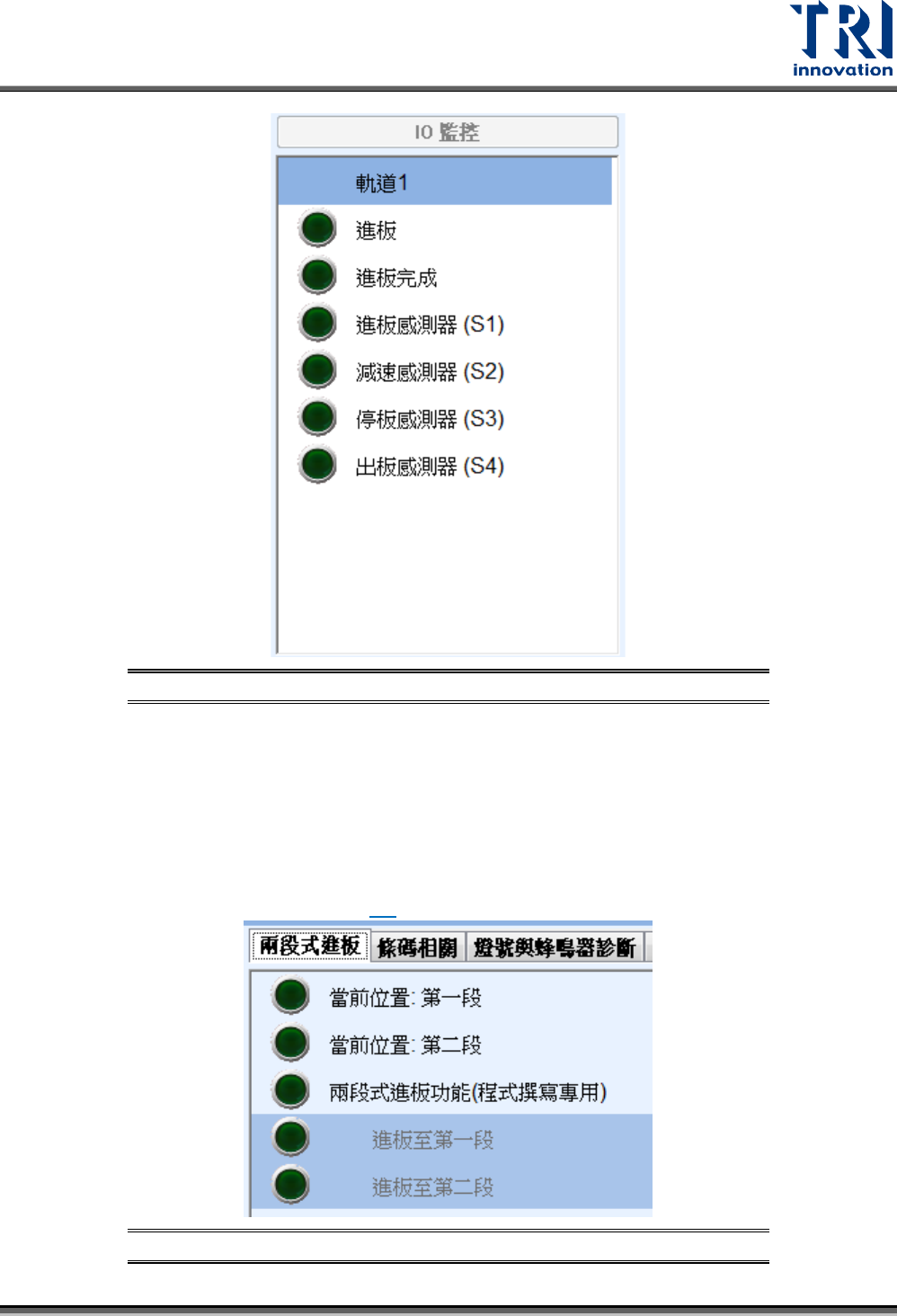

IO 監控
可檢查目前機台狀態及各感應器是否有誤動作。
機台行為
三色燈行為
蜂鳴器行為
