Test Research, Inc.
TR7700QE User Guide–Software 282
當前位置：第一/二段：顯示目前 PLC 是在兩段式進板的第幾段測試。
兩段式進板功能：提供使用者撰寫程式時，手動設定將板子移動到第一段或者第二段位置。
6.1.1.2 條碼設定

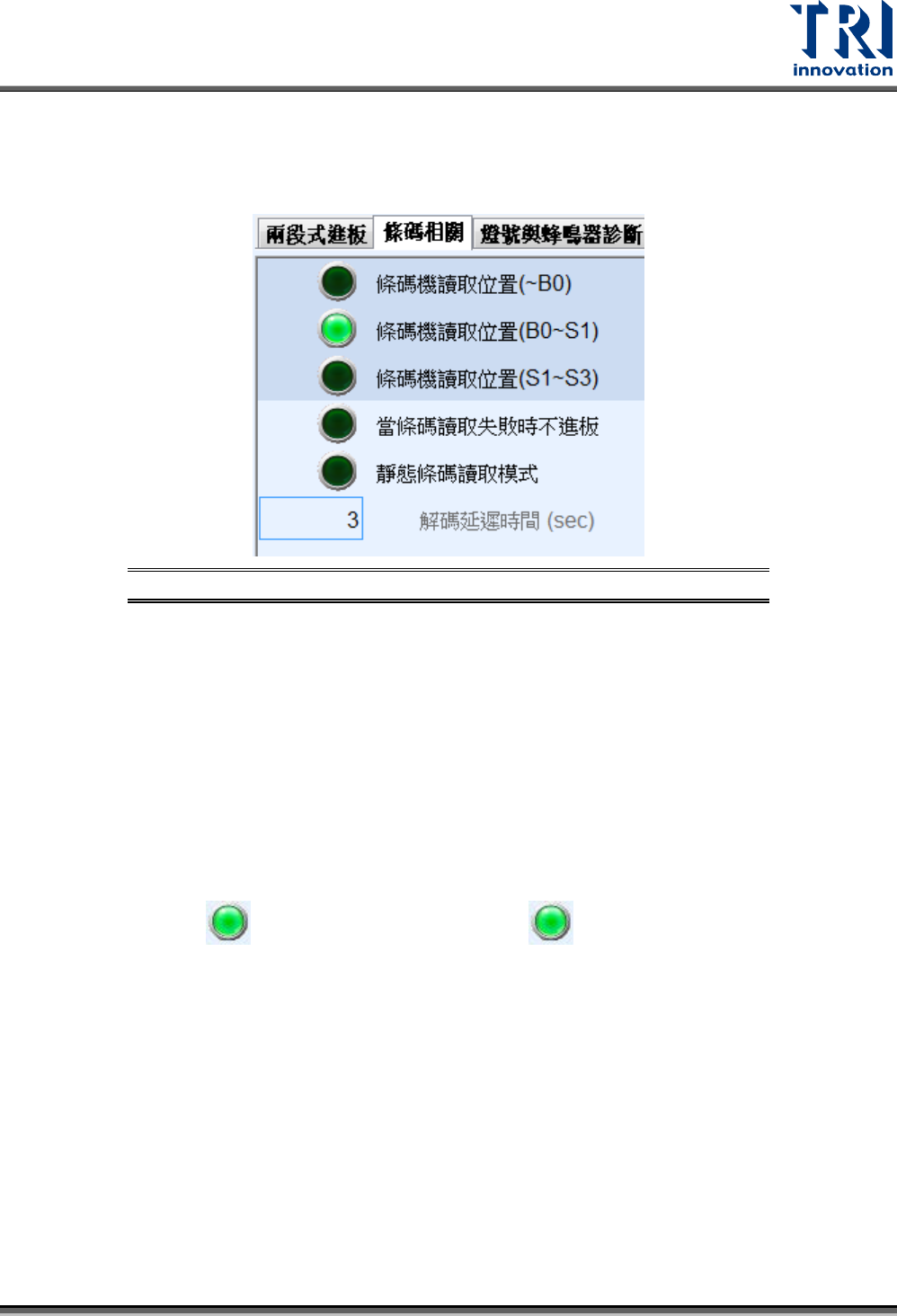

圖 448：條碼相關介面
條碼機讀取位置：條碼機架設位置，指讀到條碼時板子所在位置。~B0 表示板子在機台外面
軌道上條碼即被讀取。B0~S1 表示板子在軌道與機台進板感應器(S1)間條碼被讀取。S1~S3
表示板子在機台進板感應器(S1)與夾板感知器間條碼被讀取。
當條碼讀取失敗時不進板：板子碰到 B0 或 S1 後(依上面設定)，軟體會去讀取硬體條碼機所
讀取到的資料，如解碼失敗則機台不進板。
靜態條碼讀取模式：當板子停在前段軌道上時去做讀取動作，因此需搭配線路修改，一般僅
接一組黑綠要板訊號，需搭配紅藍訊號線與前站軌道連接，當板子碰到 B0感應器時會下觸
發動作讓條碼機讀取，因此條碼機位置需調整放置在停板時條碼上方。
6.1.1.3 燈號與蜂鳴器診斷
點選三色燈控制前的 後，再選擇想要測試燈源前方的 ，測試燈號反應是否正常。
Test Research, Inc.
TR7700QE User Guide–Software 283

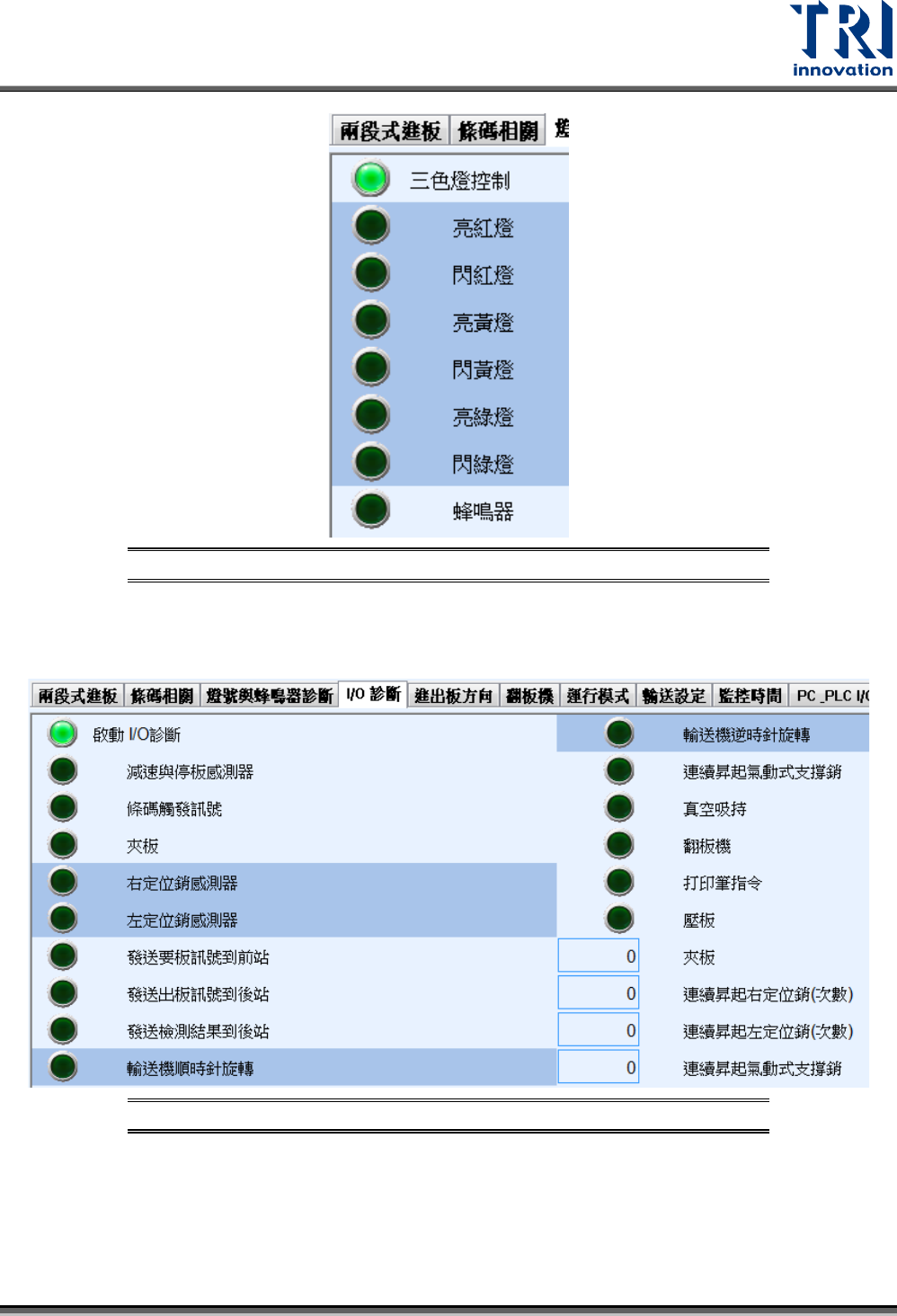

圖 449：燈號與蜂鳴器診斷介面
6.1.1.4 I/O 診斷
使用者可以利用此頁籤進行相關功能的測試。
圖 450：I/O 診斷介面
6.1.1.5 進出板方向
備註：一般情況下請勿勾選強制右進或者強制左進，因為此兩個項目必須搭配定位銷的位置使用。
