Test Research, Inc.
TR7700QE User Guide–Software 287
圖 457：監控中心介面
開啟監控中心功能：此功能為一台維修站對多台主機覆判功能，當維修站覆判後的結果為良
品時，則板子往下一站流，若為不良則收在不良的收板機中。
允許重送 AOI 檢測訊號：在檢測結果出來之前就先出板，節省整體檢測週期時間，然後檢測
結果在後續補上。
啟用新型控制中心機制：如下列表格說明，新型的控制中心是根據不同的輸送機所設計，請
依據當下的情況，選擇使用一般的監控中心或者新型的監控中心機制。
Test Research, Inc.
TR7700QE User Guide–Software 288
6.1.1.12 一般設定

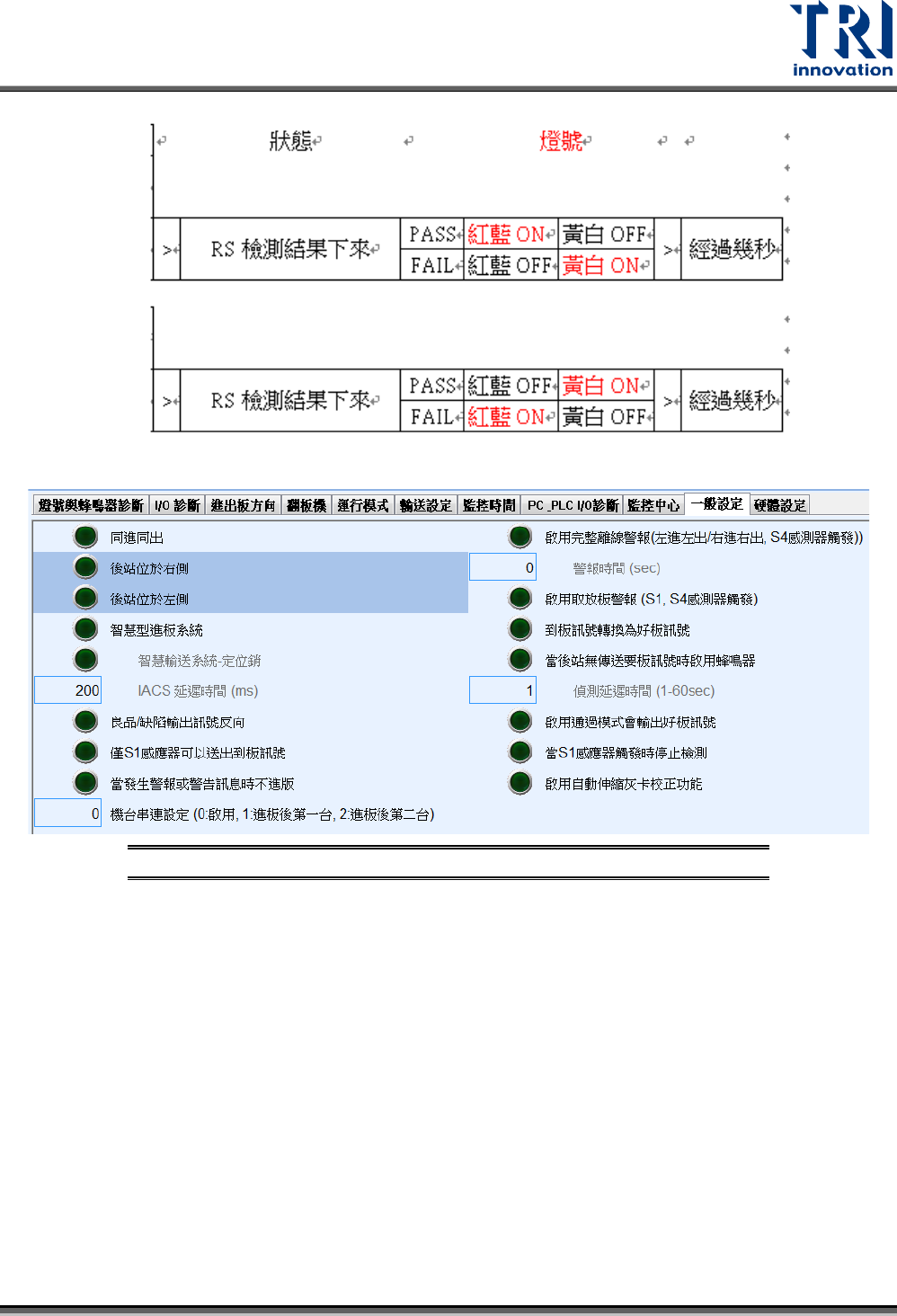

圖 458：一般設定介面
同進同出：檢測完成出板的同時，同步下要板訊號讓進出板同時作動，可節省進出板時間。
備註：若使用此功能再搭配條碼時，需啟用預讀條碼功能，否則條碼會對應不上。
後站位於左/右側：當有後站時，可以設定後站所在的方向。一般情況會依據設定的出板方向
自行設定。
智慧型進板系統：當勾選此選項後，系統會利用光學計算最佳的停板位置，並在進板後自動
移動到該位置。
– 智慧型輸送系統-定位銷：開啟智慧型進板定位銷功能。
– IACS 延遲時間：設定智慧型進板到定位時夾板的延遲時間。
良品/缺陷輸出訊號反向：更改檢測電路板為良品或缺陷時的輸出訊號。
僅 S1 感應器可以送出到板訊號：一般情況，輸送機也可以送出到板訊號。當此功能勾選時，
僅能透過 S1 感應器來送出到板訊號。
當發生警報或者警告訊息時不進板：當有蜂鳴器與警告訊息出現時，系統將不允許進板動作。
啟用完整離線警報：當在離線機台上，有板子位於出板方向的 S4 感應器時，會發出警報，
提醒人員取板。
Test Research, Inc.
TR7700QE User Guide–Software 289
– 警報時間：設定警報時間的長度。
啟用取放板警報：當有板子在放板位置的 S1 感應器上或者出板位置的 S4 感應器上時，會
發出警報。
到板訊號轉換為好板訊號：一般情況下，Port2 的紅藍接線會送出到板訊號，而黃白接線為
好壞板訊號(合格：0, 不良： 1)。當此功能勾選時，Port2 的紅藍接線將會轉換為黃白線的好
板訊號(合格：0)，而黃白接線僅為不良訊號(不良：1)。
當後站無傳送要板訊號時啟用蜂鳴器：當系統有後站時，本機會等待要板訊號。若等待的時
間超過偵測延遲時間，將會發出警報。
– 偵測延遲時間：設定偵測要板訊號的時間長度。
啟用通過模式會輸出好板訊號：當啟用通過模式時，會輸出好板訊號到後站。
當 S1 感應器觸發時停止檢測：當功能開啟時，當有任何異物遮蔽到 S1 感應器時，即會馬
上停止檢測。
啟用自動伸縮灰卡校正功能：當使用機型為 7700QEE時，需啟用此功能。此功能是利用自
動伸縮的灰卡機制，來做定期的 3D 校正。
6.1.1.13 硬體設定

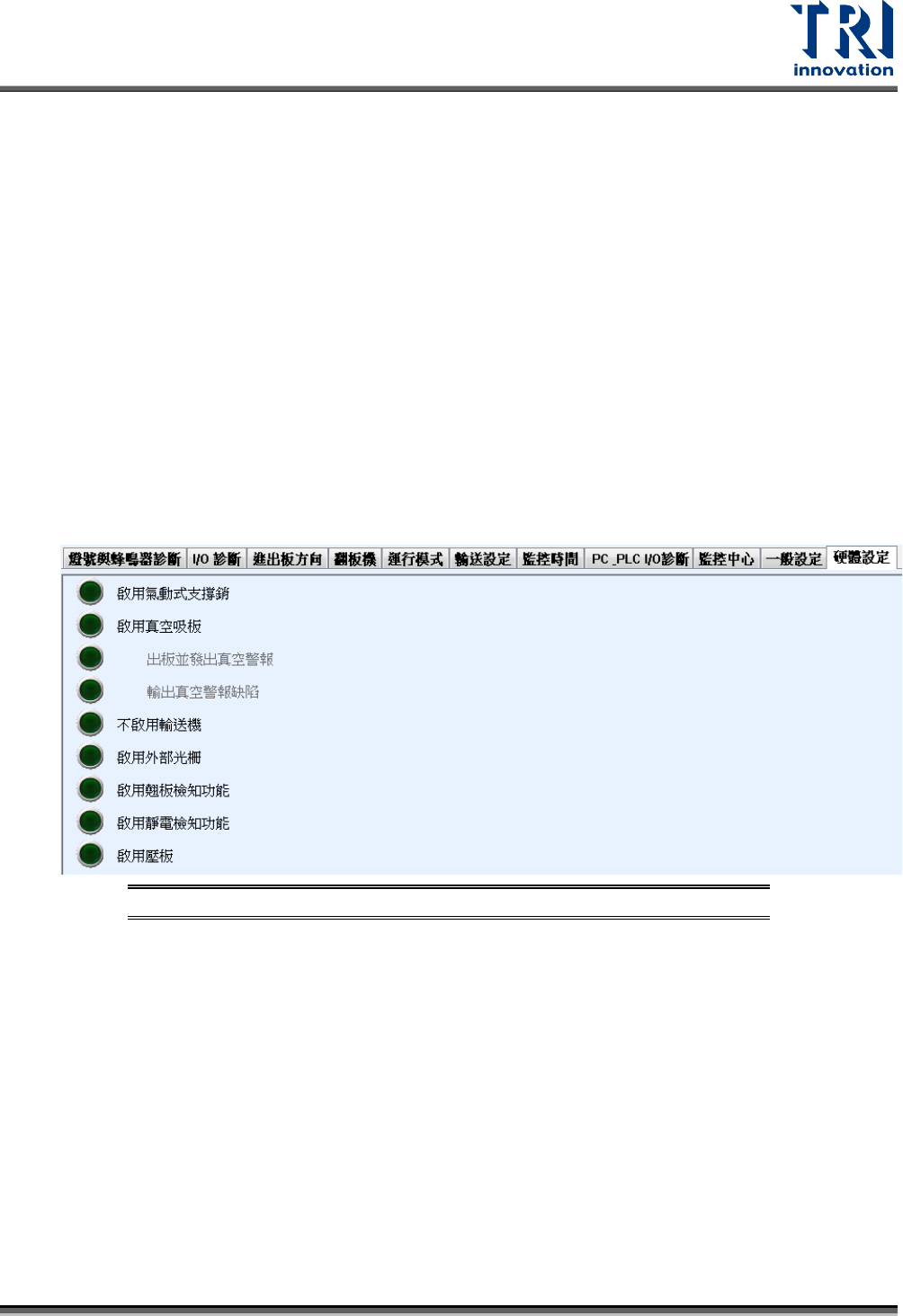

圖 459：硬體設定介面
6.1.2 軌道寬度設定
