2.3 影像圖區的操作方式
在介面中間的區域為影像圖區，此區有兩種顯示的模式：全圖模式與原圖模式。全圖模式所顯示
的是掃描後電路板的全板影像，而原圖模式顯示的是所選擇區域或元件的侷部區域影像。一般掃
完圖或者載入專案時，所顯示的是全圖圖區；若要進入原圖模式，需在全圖模式下的影像圖區雙
擊滑鼠左鍵來進入。

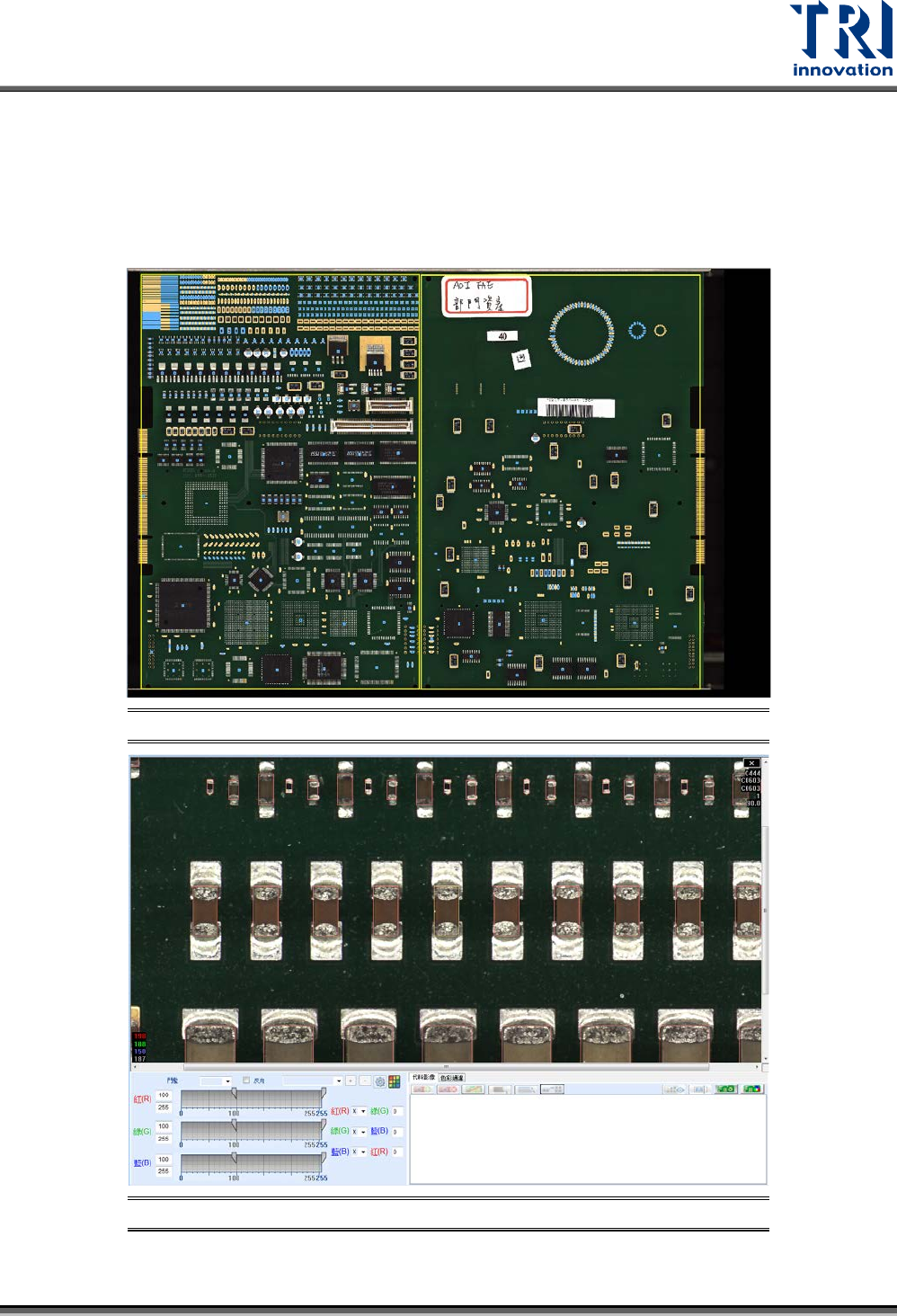

圖 7：影像圖區 – 全圖模式
圖 8：影像圖區 – 原圖模式
無論在全圖模式或者原圖模式，影像圖層區的操作的方式都是一樣的，說明如下：
Test Research, Inc.
TR7700QE User Guide–Software 9
動作 功能
點選滑鼠左鍵 選擇動作目標
點選滑鼠右鍵 開啟快顯功能表
滾動滑鼠中鍵滾輪 放大與縮小
連點滑鼠左鍵 切換全圖模式
/
原圖模式
空白鍵
+
點選滑鼠左鍵 快速移動到指定位置
空白鍵
+
點選滑鼠左鍵 拖曳移動到想要的位置
此外，在全圖模式下，縮小過影像後，在 XY方向調整軸的右下方，有一個方塊按鈕，如下圖所
示。按下去之後，會出現目前電路板全板的縮圖(定位地圖)，使用者可以直接在縮圖上點選左鍵，
影像區會快速的切換到縮圖上選擇的位置。

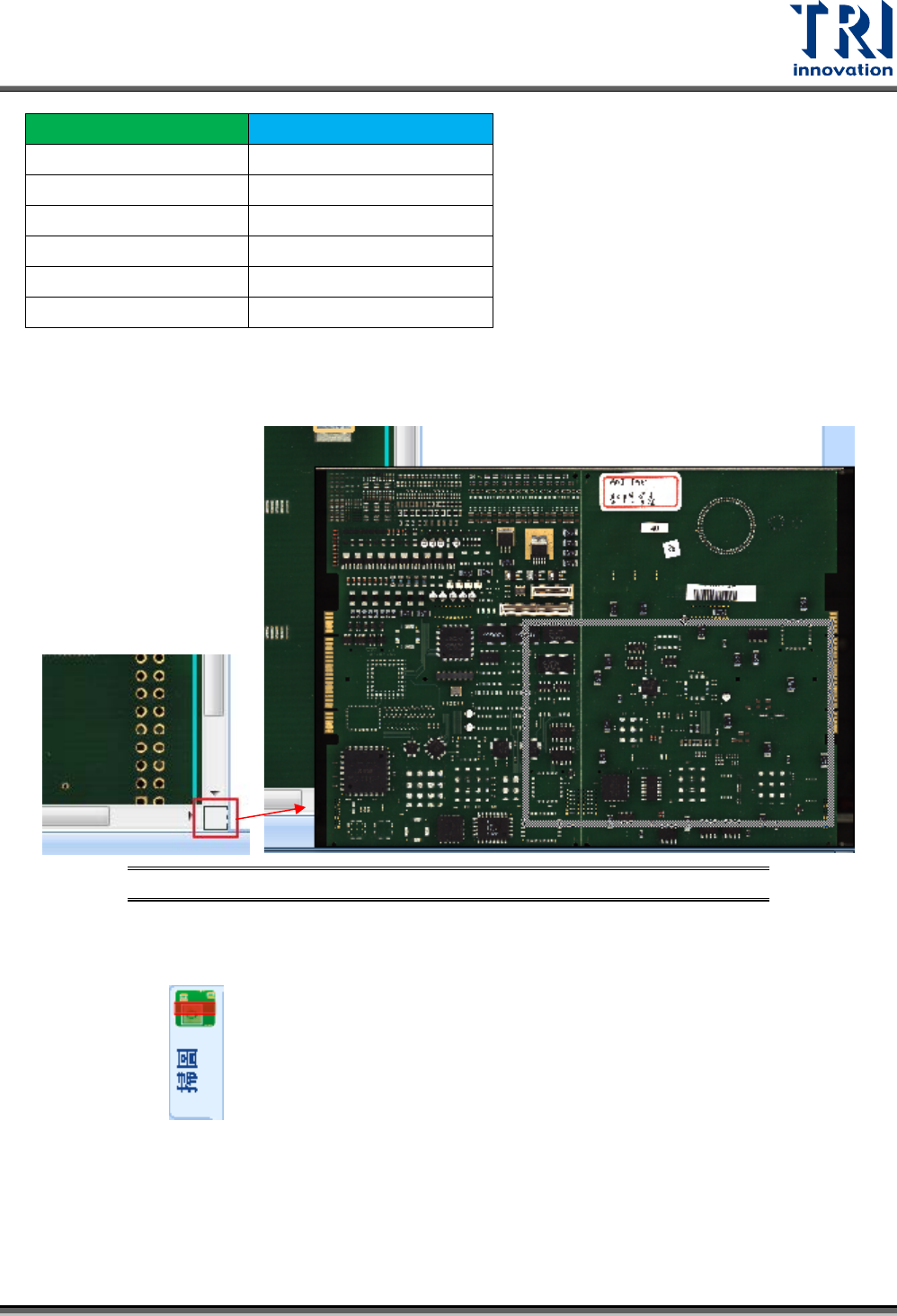

圖 9：開啟定位地圖
2.4 掃描全圖

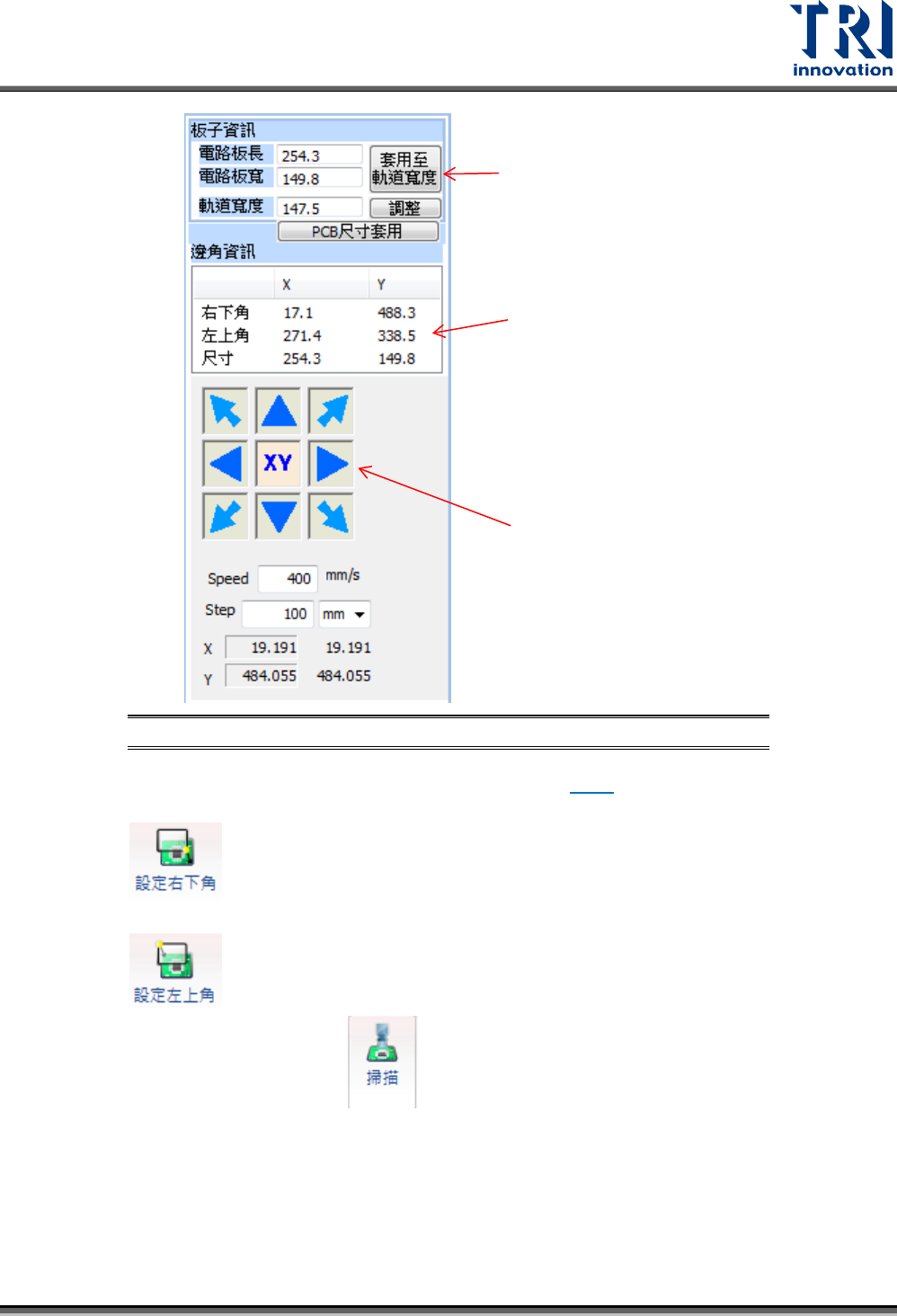

步驟1. 選擇 頁籤，此時介面左方會出現如下圖的操作視窗。
